2000 年 6 月版 S 20 系列维修培训指南 I 10 华夫盘交换器 28 Fig. 1 0.5 - 1 WP C 的安 装 高度
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
27
10.5
10.510.5
10.5 WPC 的重新安装和调平
WPC 的重新安装和调平WPC 的重新安装和调平
WPC 的重新安装和调平
10.5.1 WPC 的重新安装
的重新安装的重新安装
的重新安装
注意
重新安装 WPC 时
必须非常小心 不要使供料的导轨撞上 IC 照相机 电源关闭后 在重新安装
WPC 以前把 IC 照相机取出来
!
如果 WPC 不在滚子上 将六角轴 曲轴 连接到升降机上并顺时针转动 举起 WPC
!
当间隙能够大到足以将 WPC 单元重新安装到 F4 机器时 就停止顺时针转动 供料机的任何地方
都不得被卡住
!
在将 WPC 移回到机器前 确保机器已关 闭
!
打开机器盖子和右面的转动门 在 2 号料台上
!
请一位同事举起并夹持住转动门 使其处于关 闭位置
!
移入 WPC 确保轨道不会被卡在左边转动门外
!
如果通畅 则把 WPC 向前移动直至 WPC 的定位销与料台的定位孔对准为止
!
下降 WPC 直至安置就位
10.5.2
10.5.210.5.2
10.5.2 WPC 的调平
WPC 的调平WPC 的调平
WPC 的调平
!
检查在两根供料轴轨道之间的水平仪
!
如果不平 用 27mm 开口板手交替调节调平脚直到水平仪中一半 以上的气泡在水平仪的圆内
!
测量从供料轴轨道顶部到料台面 部的WPC高度 正确的高度应该是87 ± 0.5 mm (见图10.5-1WPC
的安装高度
!
如果高度不在规定范围内 则应均匀地调节每条腿 以便升高或降低 WPC 直至正确高度
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
28

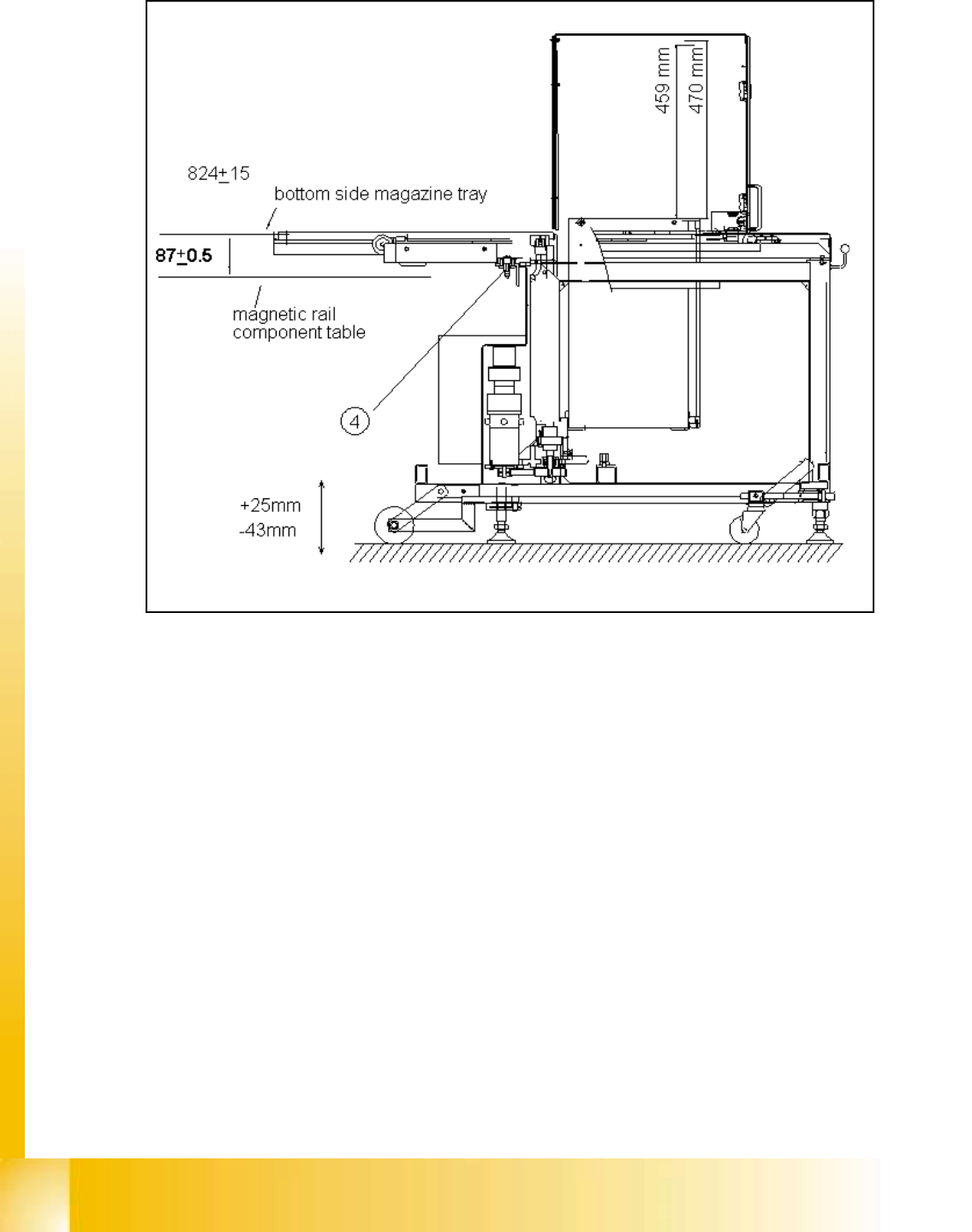

Fig. 10.5 - 1 WPC 的安 装高度
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
29
10.6
10.610.6
10.6 机器数据
机器数据机器数据
机器数据
10.6.1 打印
打印打印
打印 WPC.MA
此文本是由箱 80F4 机器的 WPC 的打印文件建立的 拷贝到 MC- C:\ 硬盘中 如果你起动英语 WPC
测试 SW
软件 此 MA 数据的 说明 是英语的 WPC-MA 数据的支持文件对你来说不是一个
可读的文本
你可以把它装回到机器接口的 MA 数据 EPROM
WPWTEST V100.04 29:05:1996 从 WPC-eprom 拷贝至 D:\wpc\wpcprint.ma 的数据
W A F F L E P A C K - W E C H S L E R S I P L A C E 8 0 F+ WPC type III 华夫盘交换器
机型 1
供料轴的机器数据 供料轴的轴数据
供料轴的机器数据 供料轴的轴数据供料轴的机器数据 供料轴的轴数据
供料轴的机器数据 供料轴的轴数据
1. 轴号 0
2. 零点校正 -1544 供料轴控制杆位于华夫盘的间隙中
3. 最小位置 30468 供料轴控制杆在 30473d (digit) 处启动限 位开关
4. 最小位置 -75 供料轴控制杆在 -80d (digit) 处启动限位开关
5. 速度校正 20
6. 力校正 99 最大力
7. 力的类型 0 0 = 最小力 1 = 最大力
8. 参考点速度 4 4 x 40 mV
9. 最小速度 3 3 x 40 mV
10. 最小加速度区段 1 加速度的最小距离
11. 圆形常数 15 当距离超过 8000 digit 时
圆形系数减速
12. 圆形路径 1 4000
13. 圆形路径 28000
14. 圆形常数 125 当距离超过 4000 digit 时
圆形系数减速
15. 圆形常数 220当距离在 4000-8000 digit 时
圆形系数减速
16. 速度系数 18897
17. 回参考点 128 寻找在负读数方向上的参考点位置开关
18. 起动速度 3 在速度分布图上的起动速度
19. 最大偏差 10 以 digit 为单位的最大位置偏差
20. P 系数 2 P- 增益位置控制器
