2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 44
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
43
清洁 IC 头的吸嘴交换器
清洁 IC 头的吸嘴交换器清洁 IC 头的吸嘴交换器
清洁 IC 头的吸嘴交换器
(14)从吸嘴交换器中拆下 IC 头的吸嘴
如有必要 使用附带的吸嘴拆除工具
(15) 用真空吸尘除去吸嘴交换器中所有松散元件
检查 IC 头上的吸嘴 / 更换膜片
检查 IC 头上的吸嘴 / 更换膜片检查 IC 头上的吸嘴 / 更换膜片
检查 IC 头上的吸嘴 / 更换膜片
(16)检查吸嘴 (418 和 419) 是否很脏
并检查橡胶膜片是否损坏
(17)将金属部分拉出来
更换损坏的膜片
O 按照正确的次序
将吸嘴重新装到吸嘴交换器上
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
44
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
45

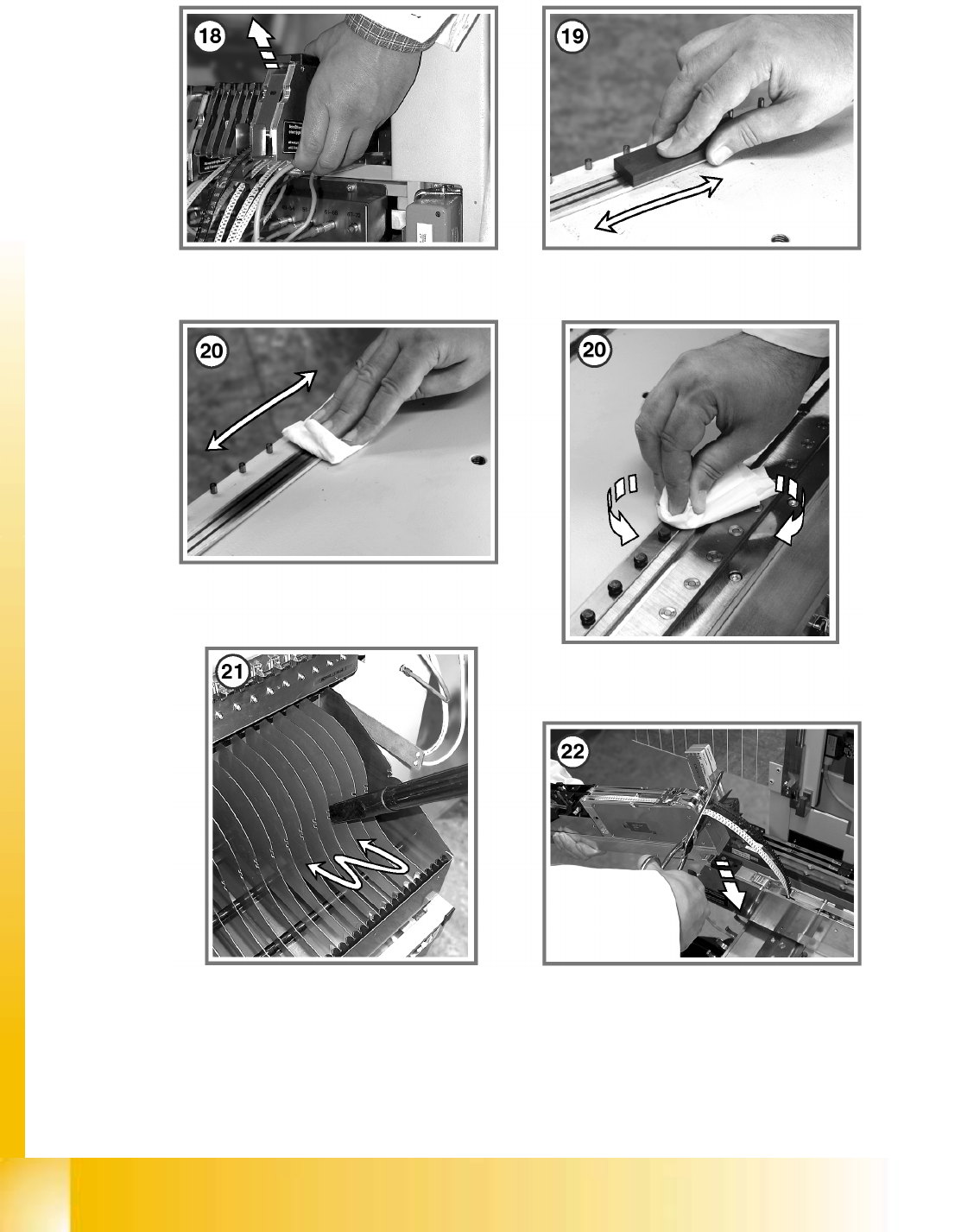

维修元件供料台
维修元件供料台维修元件供料台
维修元件供料台
K 清洁供料器区域
O 用真空吸尘器除去元件供料台上的所有松散元件
O 用油石除去磁条下凹凸不平之物
用无纺布喷上 WD40 后对供料器区域进行防腐处理
用真空吸尘器除去料带容器中的松散元件 如有必要 清除不再需要的 粘附标签和料带
剪去过多的空料带使其与供料器 齐平 并清空 8mmS 供料器 ( 如果有的话 ) 的元件抽屉
O 再次在供料机区域内放置供料器
确保它们处在正确的槽中并连接正确
7
77
7
O 在所有供料器区域重复这些步骤
O 关上防护罩
O 在主开关上把贴片机打开
20
21
22
