S 20 Series Maintenance I.pdf - 第318页
2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 24
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
23
进行每周维修时 需要下列工具 设备和易耗品
真空吸尘器
刷子
槽头螺丝改锥
成套内六角板手
液压叉车
实验室手套
乙醇
SIPLACE 擦布 ( 件号 00315253-01)
干净无纺布
擦镜头布
脱脂棉
ISOFLEX TOPAS, NCA 52 ( 件号 00328369-01)
WD40
成套干净的吸嘴光栅盘
带干净吸嘴的吸嘴交换库
用干净的吸嘴光栅盘更换老吸嘴 光栅盘 / 更换吸嘴交换库
用干净的吸嘴光栅盘更换老吸嘴 光栅盘 / 更换吸嘴交换库用干净的吸嘴光栅盘更换老吸嘴 光栅盘 / 更换吸嘴交换库
用干净的吸嘴光栅盘更换老吸嘴 光栅盘 / 更换吸嘴交换库
吸嘴光栅盘的更换可以和更换干净的陶瓷吸嘴 同时进行
其顺序如下
(1) 用单功能菜单把旋转头的吸嘴返回到吸嘴交换器
O 打开防护罩
不要裸手去拿吸嘴光栅盘或吸嘴 进行吸嘴光 栅盘维修工作时 戴上实验室手套
7
77
7
这样 就可避免不必要地弄脏玻璃盘和磨擦轮 否则可能导 致故障 计数差错和超调
(2) 从头上取下吸嘴光栅盘
按图所示拉出吸嘴光栅盘
7
77
7
7
77
7
(3) 将吸嘴光栅盘放在所提供的容器内
用 Single Function" 菜单 star 轴使 star 轴步进
(4)
每周维修 部分所述 检查吸嘴交换器仓
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
24
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
25

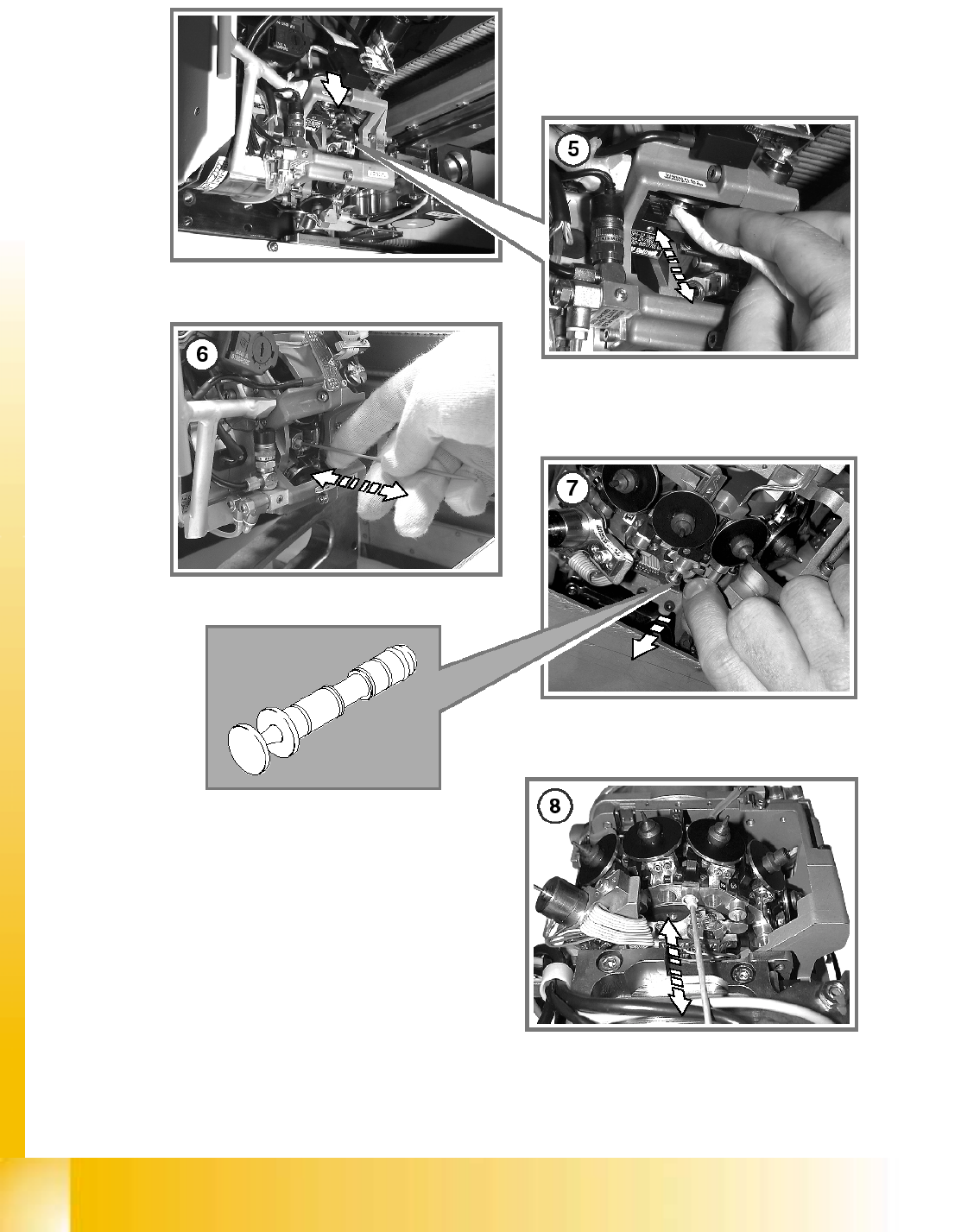

(5) 用擦镜头布清洁旋转站扫描装置的玻璃 盘
O 把干净的吸嘴光栅盘插入段位器
轻压吸嘴光栅盘 使其固紧在位置上 以免损坏吸嘴光栅盘的止动弹簧
7
77
7
O 检查一下吸嘴光栅盘是否能在段位器内轻松移动
如不能
O 再次把吸嘴光栅盘取下来
(6) 用浸有乙醇的脱脂棉清洁段位器
不要用刷管器或瓶刷子来清洁段位器
7
77
7
O 用 Single Function 菜单拾取旋转头的吸嘴
更换阀塞
更换阀塞更换阀塞
更换阀塞
(7) 取下12 个阀塞
(8) 用浸有乙醇的脱脂棉清洁阀壳
不要用刷管器或瓶刷子来清洁阀壳
7
77
7
O 用涂上薄层油脂的干净阀塞插入阀壳内
O 将柱塞前
后移动若干次
O 如果阀塞能够轻易地移进
移出 则要用新的阀塞来替换
因为如果阀塞能够轻易地移进 移出 则它们无法保证正常 工作
7
77
7
