2000 年 6 月版 S 2 0 系列维修培训指南 I 8 校准 80 8.7.16 RV 映射 校准 映射 校准 映射 校准 映射 校准 2 个悬臂的 映射 校准操作 ( 只用于 2 个悬臂的 映射 校准操作 ( 只用于 2 个悬臂的 映射 校准操作 ( 只用于 2 个悬臂的 映射 校准操作 ( 只用于 SIP LACE S-23 ) 注意 悬臂 1 进行 映射 校准操作 在此操作 完成 后 悬臂 1 运 动到停放位置 然 后悬臂 …
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
79
8.7.15.2 RV 映射校准
映射校准映射校准
映射校准
2 个悬臂的映射校准 ( 只用于
2 个悬臂的映射校准 ( 只用于2 个悬臂的映射校准 ( 只用于
2 个悬臂的映射校准 ( 只用于 SIPLACE S-23)

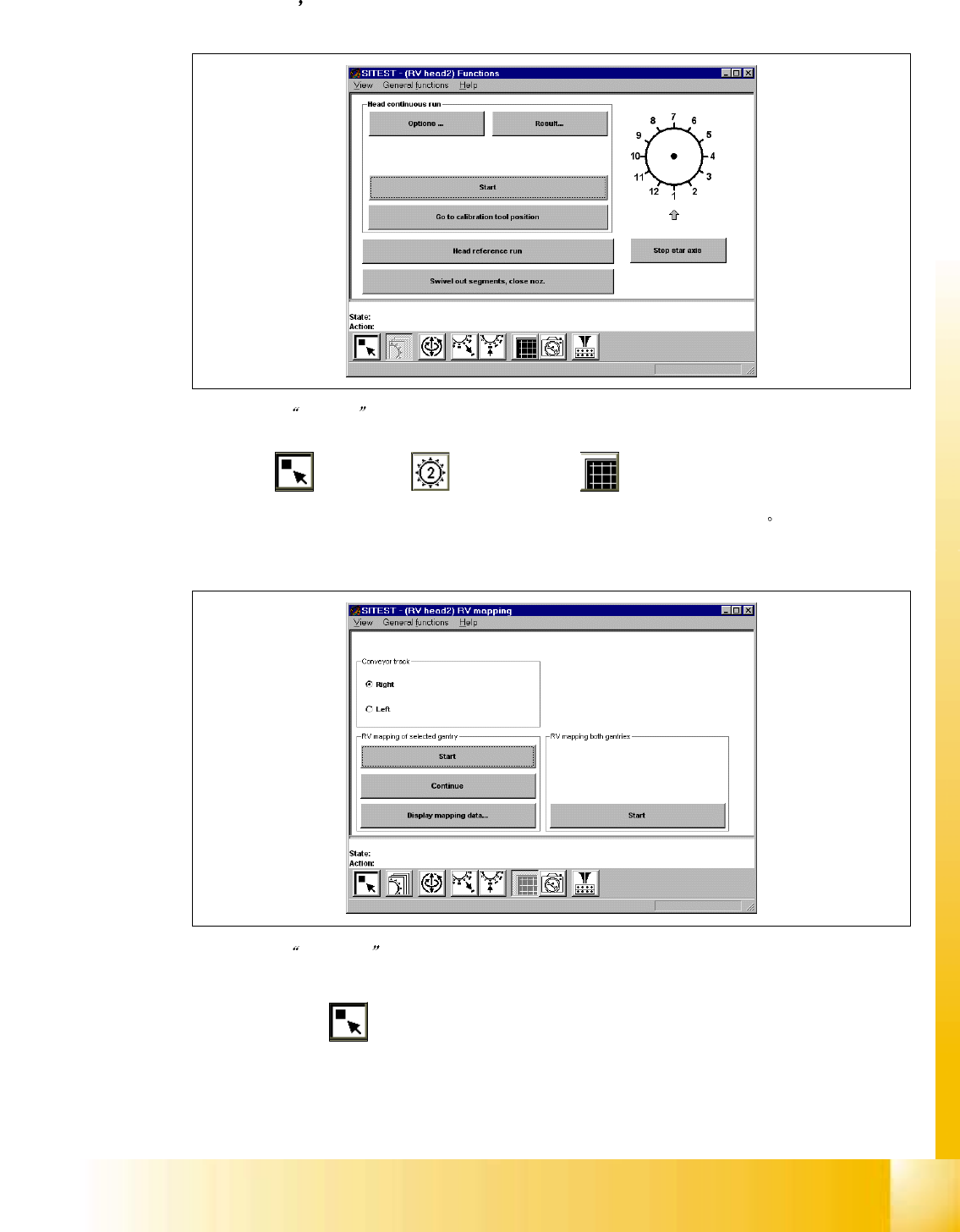

Fig. 8.7 - 46
RV 头功能 视图
!
主视图 => RV 头 2 => RV 映射校准
!
以 RV 头 1 所述的相同方法进行 RV 头 2 的每一传送导轨轨道的 RV 映射校准
Fig. 8.7 - 47 RV 映射校准 视图
=> 回到主视图 8
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
80
8.7.16 RV 映射校准
映射校准映射校准
映射校准 2 个悬臂的映射校准操作 ( 只用于
2 个悬臂的映射校准操作 ( 只用于2 个悬臂的映射校准操作 ( 只用于
2 个悬臂的映射校准操作 ( 只用于 SIPLACE S-23)
注意
悬臂 1 进行映射校准操作
在此操作完成后 悬臂 1 运动到停放位置 然后悬臂 2 进行映射校准
操作
一但映射校准操作完成而且没有错误 数据就自动存储
!
主视图 => RV 头1 => RV 映射校准 => 或启动右传送导轨轨道的 右 单
选按钮 => 起动
起动起动
起动按钮 (RV 映射校准 2 个悬臂区域 )
Fig. 8.7 - 48
RV 头功能 视图
!
把铝映射校准测试板插入右传送导轨轨道的中心 传送导轨内 => 起动 => OK
OKOK
OK
!
对于双传送导轨 启动在左传送导轨轨道的 左 单选按钮 => 起动
起动起动
起动按钮 (RV 映射校准的两个
悬臂区域 )
!
把铝映射校准测试板插入左传送导轨轨道的中心 传送导轨内 => 起动 => OK
OKOK
OK
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
81
Fig. 8.7 - 49
RV 映射校准 视图
=> 回到主视图 8
