S 20 Series Maintenance I.pdf - 第336页
2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 42
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
41
检查或更换 IC 头消声器
检查或更换 IC 头消声器检查或更换 IC 头消声器
检查或更换 IC 头消声器
(9) 反时针旋转 IC 头消声器
并将其拆下
(10)从过滤器外壳中取出过滤器检查其是否很脏
O 如有必要用换新的消声器
再按上述相反的次序安装
确保消声器的塑料螺纹是直螺纹
7
77
7
对 X
对 X对 X
对 X Y 和 Z 轴的齿带进行清洁和润滑
Y 和 Z 轴的齿带进行清洁和润滑Y 和 Z 轴的齿带进行清洁和润滑
Y 和 Z 轴的齿带进行清洁和润滑
O 清洁 X
Y 和 Z 轴的齿带
(11)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 Y 轴的齿带进行润滑
(12)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 X 轴的齿带进行润滑
(13)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 Z 轴的齿带进行润滑
O 前后移动轴
使齿带上的润滑脂均匀分布
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
42
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
43

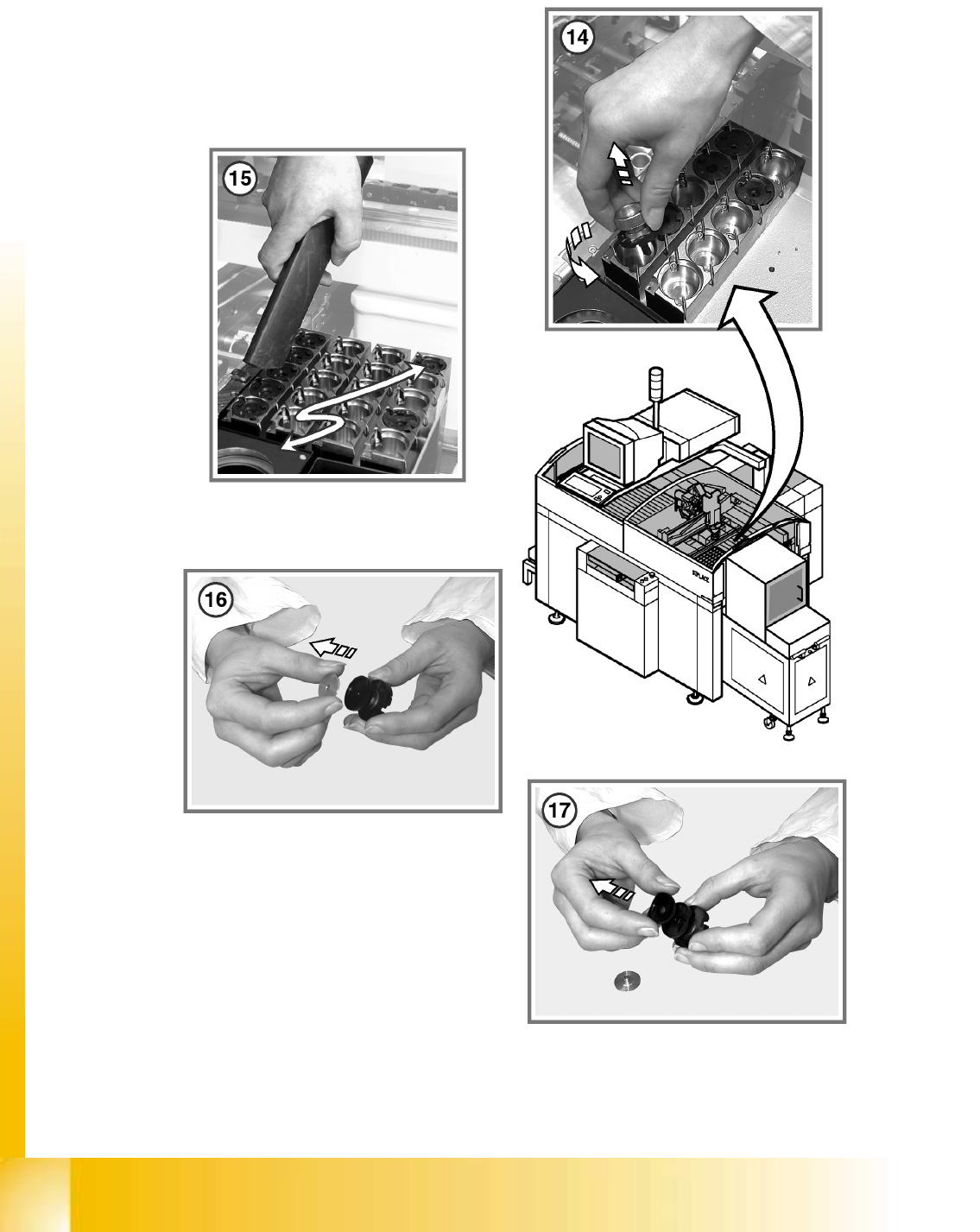

清洁 IC 头的吸嘴交换器
清洁 IC 头的吸嘴交换器清洁 IC 头的吸嘴交换器
清洁 IC 头的吸嘴交换器
(14)从吸嘴交换器中拆下 IC 头的吸嘴
如有必要 使用附带的吸嘴拆除工具
(15) 用真空吸尘除去吸嘴交换器中所有松散元件
检查 IC 头上的吸嘴 / 更换膜片
检查 IC 头上的吸嘴 / 更换膜片检查 IC 头上的吸嘴 / 更换膜片
检查 IC 头上的吸嘴 / 更换膜片
(16)检查吸嘴 (418 和 419) 是否很脏
并检查橡胶膜片是否损坏
(17)将金属部分拉出来
更换损坏的膜片
O 按照正确的次序
将吸嘴重新装到吸嘴交换器上
