8.7.13 校准
校准校准
校准 x 和
和和
和 y 轴的最小和最大行程
轴的最小和最大行程轴的最小和最大行程
轴的最小和最大行程
重要注意事项
重要注意事项重要注意事项
重要注意事项
x 和 y 轴机械调整后
必须检查最小和最大行程
这种检查还必须对 SIPLACE S-23 悬臂 2 进行
.
校准前 对所有轴都必须回参考点
!
主视图 => 全面回参考点
全面回参考点 全面回参考点
全面回参考点
按钮
=> 悬臂 1
悬臂 1悬臂 1
悬臂 1
!
按压 急停开关
急停开关急停开关
急停开关按钮 => 人工把每根轴移动到停 止器 => 读出并记录当前的每根轴的位置
!
用键入 x 和 y 轴的最小和最大行程的新数值的办法继续下去

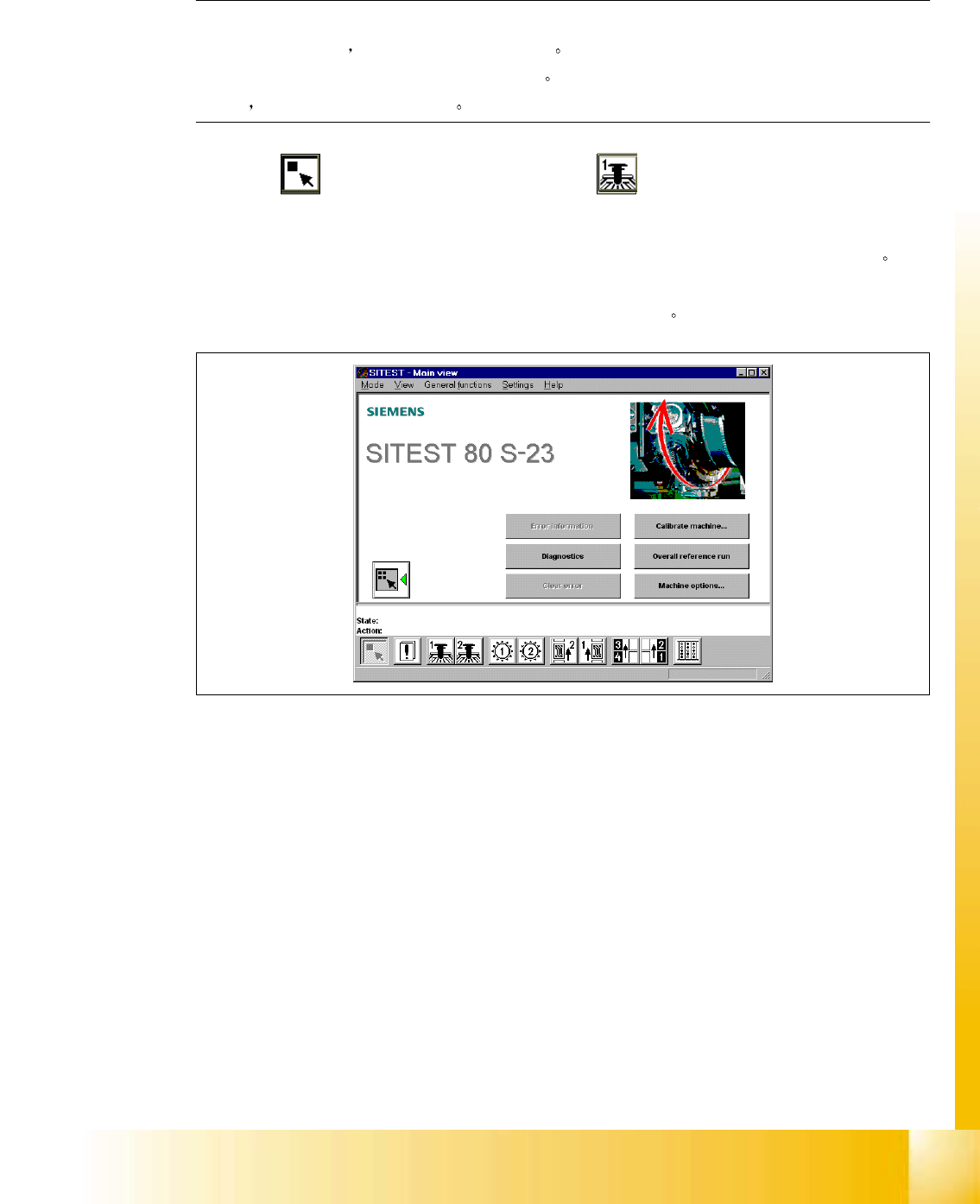

Fig. 8.7 - 34 主视图
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
68

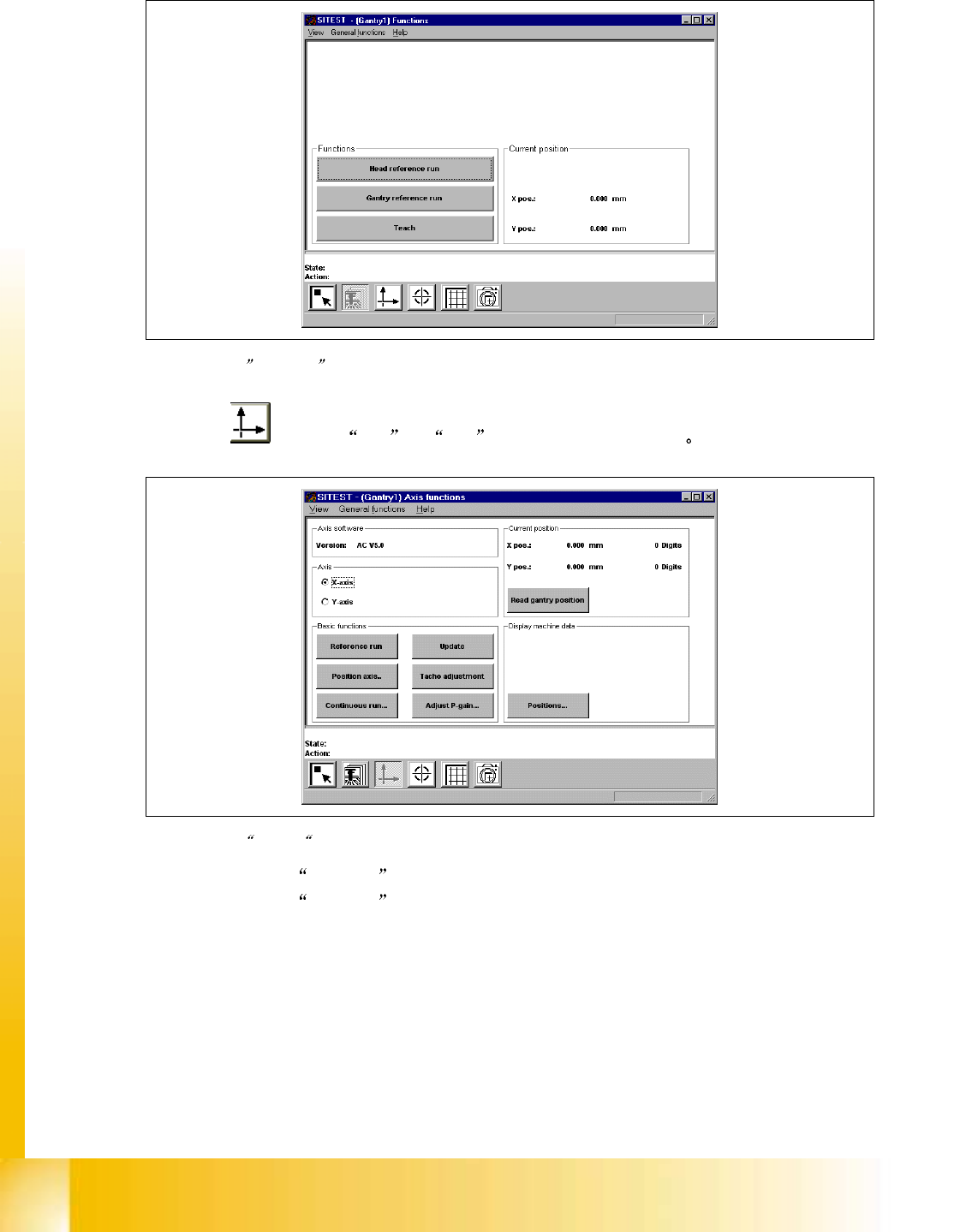

Fig. 8.7 - 35 悬臂功能 视图
!
轴功能 => 起动 x 轴 或 y 轴 的单选按钮 => 位置
位置 位置
位置 按钮
Fig. 8.7 - 36
轴功能 视图
=> 双击选择
最大位置 的数值 => 键入新数值 => 接受
接受接受
接受
=> 双击选择
最小位置 的数值 => 键入新数值 => 接受
接受接受
接受 (2x )
=> 回参考点
回参考点回参考点
回参考点 按钮 ( 相应轴回参考点 ) 8
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
69
注意事项 -- 关于最小和最大位置新数值的规定
注意事项 -- 关于最小和最大位置新数值的规定注意事项 -- 关于最小和最大位置新数值的规定
注意事项 -- 关于最小和最大位置新数值的规定
!
从 x 轴最大位置的记录数值中减去 100 个 digit
!
从 y 轴最大位置的记录数值中 300 个 digit
!
在 x 轴最小位置的记录数值上加上100
!
在 y 轴最小位置的记录数值中加上 300 个 digit
Fig. 8.7 - 37 位置 视图
8
=> 回到主视图 => 设置
设置设置
设置 菜单 => 存储机器数据 8
