检查或更换 IC 头消声器
检查或更换 IC 头消声器检查或更换 IC 头消声器
检查或更换 IC 头消声器

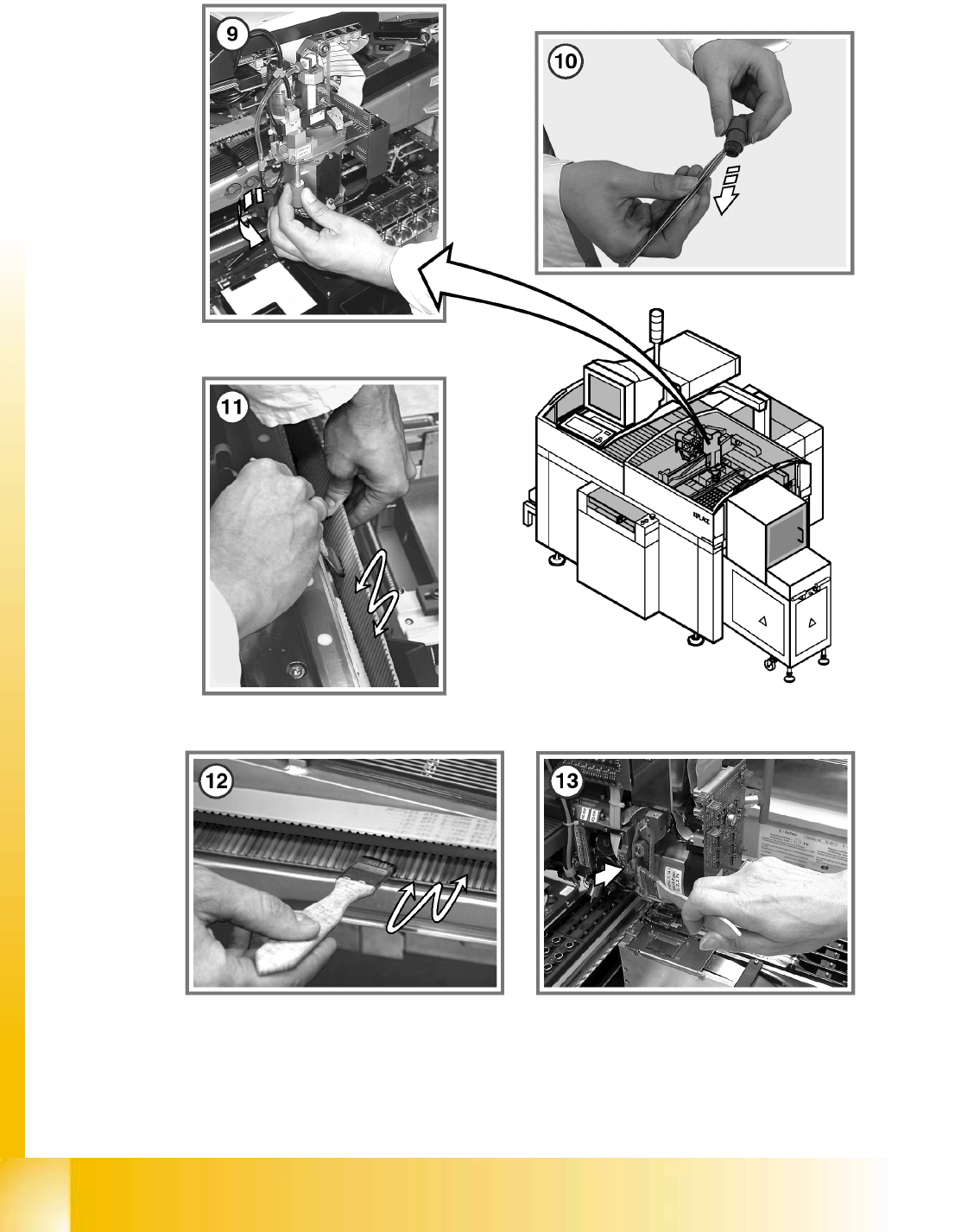

(9) 反时针旋转 IC 头消声器
并将其拆下
(10)从过滤器外壳中取出过滤器检查其是否很脏
O 如有必要用换新的消声器
再按上述相反的次序安装
确保消声器的塑料螺纹是直螺纹
7
77
7
对 X
对 X对 X
对 X Y 和 Z 轴的齿带进行清洁和润滑
Y 和 Z 轴的齿带进行清洁和润滑Y 和 Z 轴的齿带进行清洁和润滑
Y 和 Z 轴的齿带进行清洁和润滑
O 清洁 X
Y 和 Z 轴的齿带
(11)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 Y 轴的齿带进行润滑
(12)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 X 轴的齿带进行润滑
(13)用浸有 ISOFLEX TOPAS NCA 52 的短毛刷对 Z 轴的齿带进行润滑
O 前后移动轴
使齿带上的润滑脂均匀分布
