S 20 系列维修培训指南 I 2000 年 6 月版
11 故障排除
23
11.5.2
11.5.211.5.2
11.5.2 测试头板的功能
测试头板的功能测试头板的功能
测试头板的功能
头板用于测试各个贴片头 通常 进行测试须藉助于
Head continuous run
头连续运转
功能 见 RV 头功能 视图
11.5.2.1
11.5.2.111.5.2.1
11.5.2.1 贴片和拾取回路内 RV 头的功能
贴片和拾取回路内 RV 头的功能贴片和拾取回路内 RV 头的功能
贴片和拾取回路内 RV 头的功能
如果要在贴片和拾取回路内测试头功能 点击在 RV 头 视图中的图标 切换到
Head board RV head, placement and pick-up circuit 头板 RV 头 贴片和拾取回
路

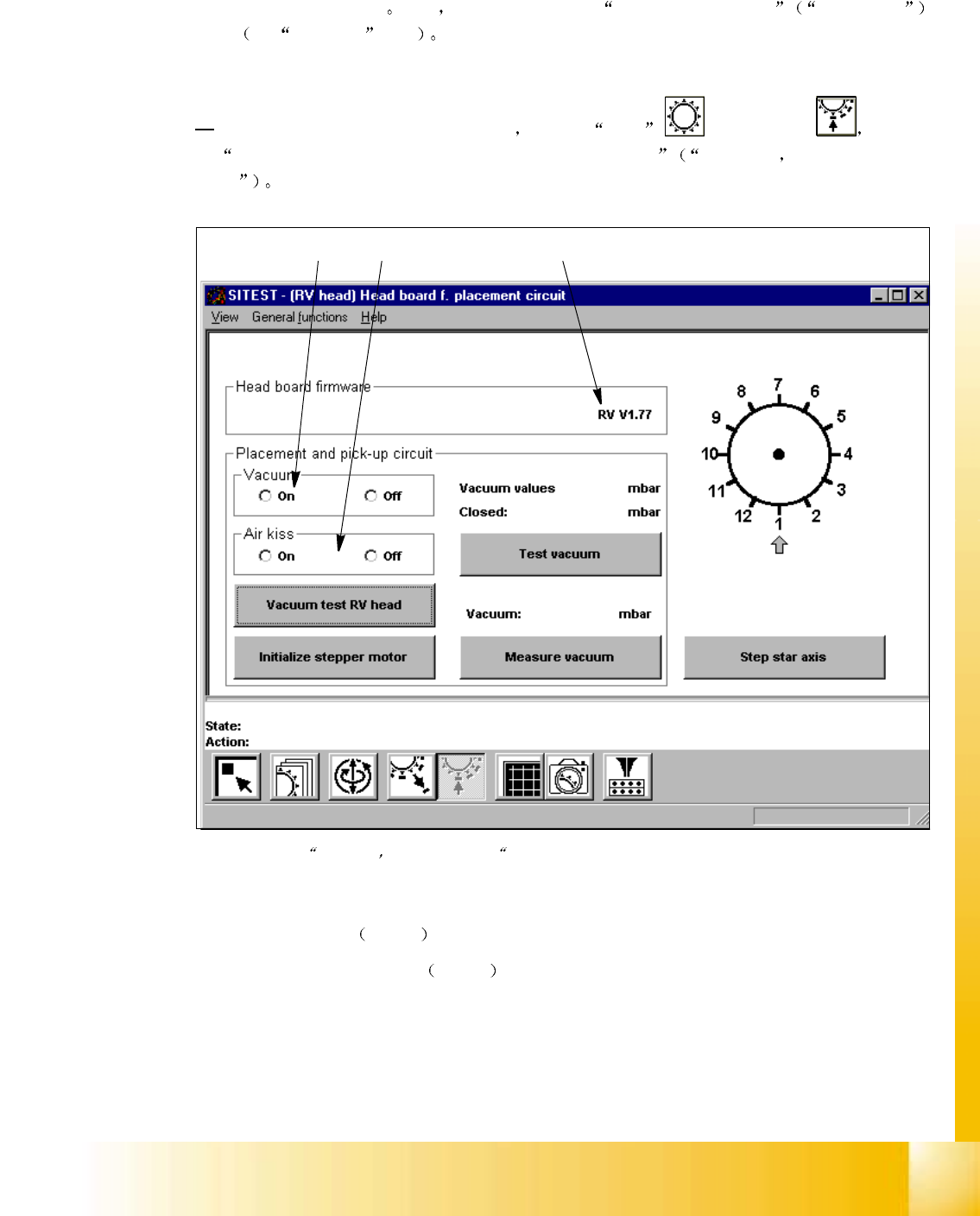

Fig. 11.5 - 2 "
头板 RV 头 贴片和拾取回路 视图
图例
图例图例
图例 :
(1) 切换真空 on/off
开 / 关
(2) 切换贴片机吹气的 on/off
开 / 关
(3) 固件的版本号
12
3
2000 年 6 月版 S 20 系列维修培训指南 I
11 故障排除
24
为了切换真空 on/off 开 / 关 触动位于 真空 区的相应的单选按钮
为了切换吹气 on/off 开 / 关 触动位于 吹气 区的相应的单选按钮
注意
在实施以下步骤
即运行 步进 Star 旋转轴 和 真空测试 RV 之前 必须先在 RV 头上
进行头回参考点
11
为使 Star 旋转轴步进 连续点击出 Step Star axis 步进 Star 旋转轴 按钮 直至
要求的吸嘴光栅盘
中心 的号码在箭头上方显示为止
为了测量真空打开和关闭时所有吸嘴的真空数值 点击 Vacuum test RV head 真空测
试 RV 头
按钮 测得的数值在对话框中显示
点击 OK
OKOK
OK 关闭对话框
为了使步进电机移动到空挡位 起始位 点击 initialize stepper motor 初始化步进
电机
按钮
为检查真空 点击 Test vacuum 真空测试 按钮
测得的吸嘴打开和关闭时的数值 显示在按钮 上方
为了测量在贴片和拾取回路上当前的真空数值 点击 Measure vacuum 测量真空 按钮
测得的数值显示在按钮上方
S 20 系列维修培训指南 I 2000 年 6 月版
11 故障排除
25
11.5.2.2
11.5.2.211.5.2.2
11.5.2.2 保持 / 弃料回路中的 RV 头的功能
保持 / 弃料回路中的 RV 头的功能保持 / 弃料回路中的 RV 头的功能
保持 / 弃料回路中的 RV 头的功能
如果要测试保持和弃料回路中的头的功能 点击 RV 头 视图中的 图标 切
换到
头板 RV 头 保持和弃料回路
11

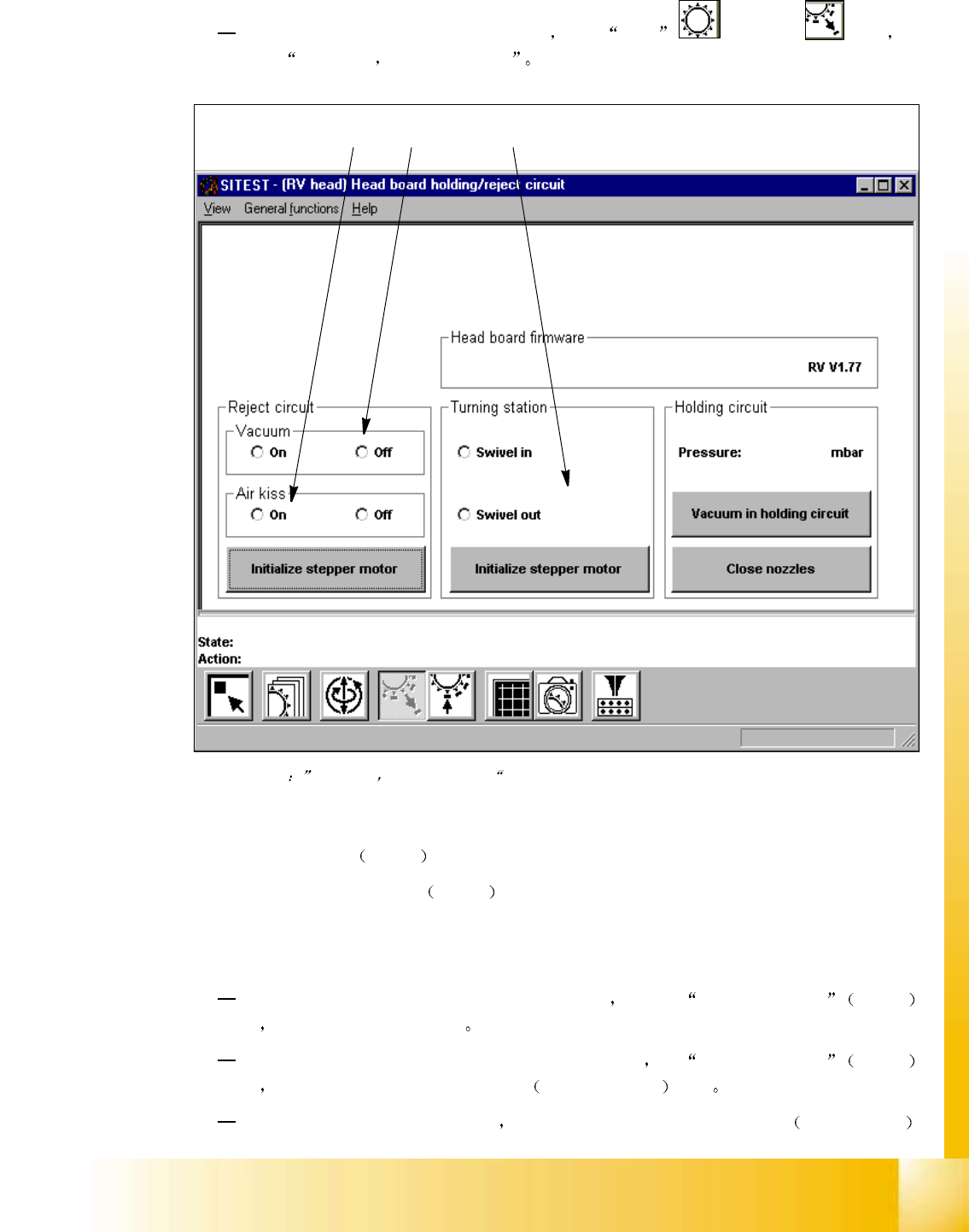

Fig. 11.5 - 3
头板 RV 头 保持 / 弃料回路 视图
图例
图例图例
图例 :
(1) 切换真空 on/off
开 / 关
(2) 切换弃料站吹气的 on/off
开 / 关
(3) 旋转 dp 马达进 / 出
如果要测试诸如 dp 马达的旋转入动作时头的功能 只要在 Turning station 旋转站
区 触动相应的单选按钮即可
为了将用于 dp 站旋转入装置的步进电机移动到空挡位 在 Turning station 旋转站
区 点击 Initializa stepper motor 初始化步进电机 按钮
要测量保持回路中当前的真空数值 点击 Vacuum in holding circuit 保持回路真空
12 3
