2000 年 6 月版 S 20 系列维修培训指南 I 2 综述 70 2. 1 5.2 2. 1 5.2 2. 1 5.2 2. 1 5.2 机 械构 造 全视图 机 械构 造 全视图 机 械构 造 全视图 机 械构 造 全视图 Fig. 2.15 - 2 O 全视图 活 动 式 转换台的 布 局 和可换 零 件 图例 图例 图例 图例 (1) S-20 活 动 式 元 件转 换台 ( 无供料器 ) (2) 供料器 组件或 样 品 组…
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
69
图例
图例图例
图例
(1) 构架
(2) 元件转换台
全部 最多可放 20 个供料器
(3) 元件转换台安装到构架上 (4 个 M8 的内六角螺钉 )
(4) 在元件转换台上的定位孔
(5) 机座内对中销
(6) 用于供料器组件中心定位的球形帽
(7) 用于供料器组件中心定位的磁块和平行销
(8) 料台的变压器 ( 供料台的电源 )
(9) 用于供料台供气的压缩空气接头
(10)供料台供气
用于 NITTO 供料器 ( 选项 )
(11)通信单元
(12)供料器组件的连接板
(13)料带容器 ( 夹持带条卷轴 )
(14)废料带容器
警告
从机器上移开供料台时 应始终先断开 电源电缆 , 再断开通信电缆 重新连接时则相反
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
70
2.15.2
2.15.22.15.2
2.15.2 机械构造全视图
机械构造全视图机械构造全视图
机械构造全视图

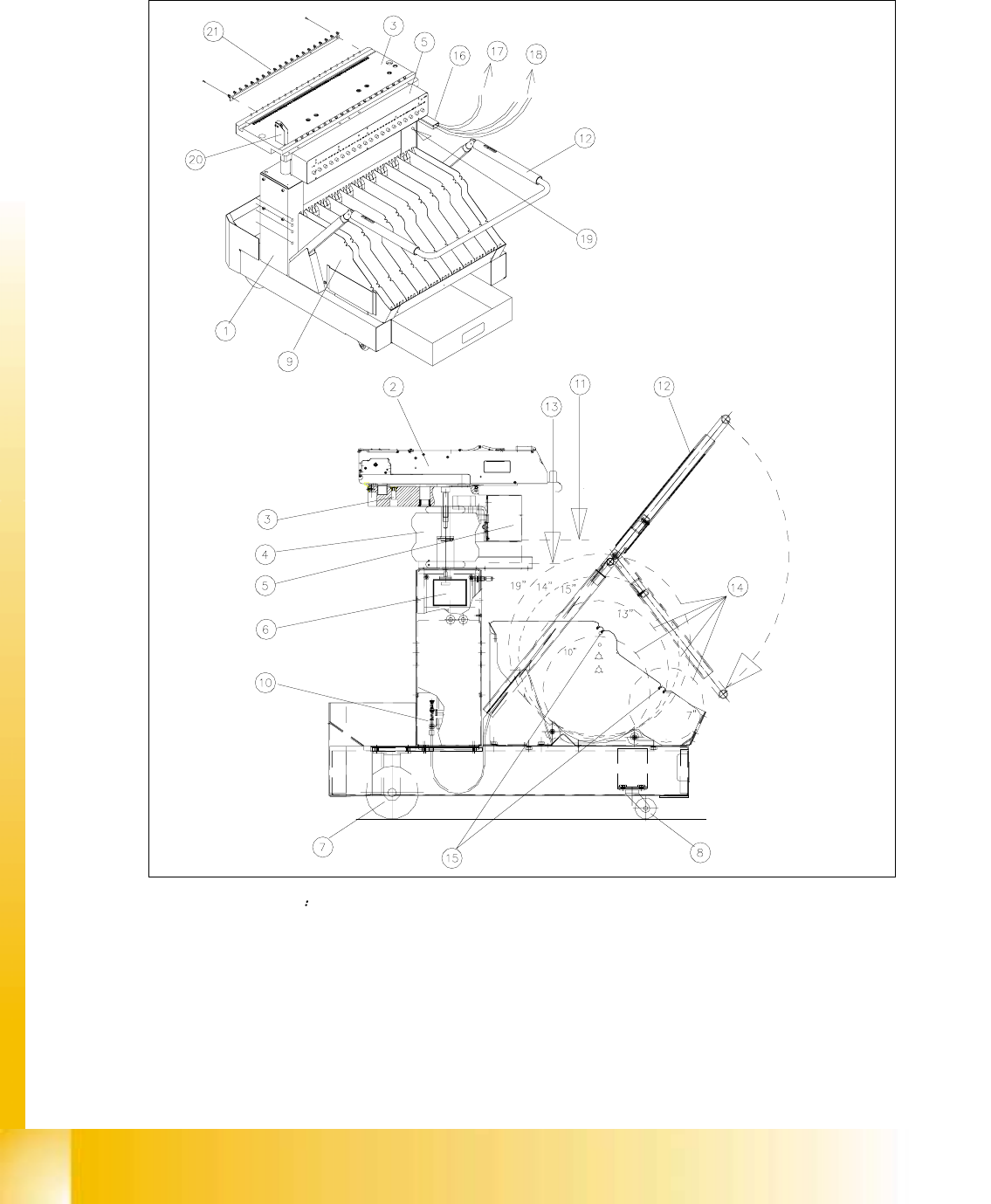

Fig. 2.15 - 2 O
全视图 活动式转换台的布局和可换零件
图例
图例图例
图例
(1) S-20 活动式元件转换台 ( 无供料器 )
(2) 供料器 组件或样品组件
(3) 元件台 板
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
71
(4) 高度调节用风箱式气缸
(5) 80 通信单元
没有单独激活
(6) 电源装置 / 变压器
供料台
(7) 两个固定滚轮
(8) 两个导向滚轮
(9) 料带容器
(10) Bowden 电缆
(11)位于
顶部 位置 (= 要连接的位置 / 断开 ) 的供料台
(12)手柄
将套管向上推 , 手柄便弯曲
(13)位于
底部 位置 (= 已连接位置 ) 的供料台
(14) 可插入的带条卷轴
7", 10", 15", 17", 19"
(15)用于料条卷轴的脱落式锭子 ( 如有必要 )
(16) 电缆导槽
(17)
供料台气源 的压缩空气连接到供料台气动系统上 ( 工作压力 )
(18)
供料台气源 的压缩空气连接机构 ( 选项 )
(19)
电源 供料台 电缆 ( 非备件 ) 和 控制信号 SMD 供料台 电缆 ( 非备件 )
20. 供料台升降开关
举升 / 下降供料台
21. 固定夹
