S 20 系列维修培训指南 I 2000 年 6 月版 8 校准 35 8.7 8.7 8.7 8.7 机器的 调 试和校准 机器的 调 试和校准 机器的 调 试和校准 机器的 调 试和校准 8.7. 1 8.7. 1 8.7. 1 8.7. 1 PCB 照 相机的校准 PCB 照 相机的校准 PCB 照 相机的校准 PCB 照 相机的校准 例 PCB 照 相机 悬臂 1 (S IPLACE S-23) ! 把校准工具放在 校准件 安 …

2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
34
8. 键入 0 作为修正值
9. 按压 Accept
接受
10.按压 Accept
接受 接受
11. 选 Axis reference run
轴回参考点
现在马达旋转到它的零脉冲
12.关闭 Z 轴 IC 头伺服 在轴卡上
13.插入轴测试盒至右轴卡上并选轴 6
14.按压抱闸电磁阀的桔黄色按钮 把 Z 轴松开
15.把轴上升到顶部挡块
16.交替地把开关切换到 d-axis (d 轴 ) 然后再回到 z axis
Z 轴 然后读出 current axis position(
当前的轴位
从此数值中加上10 个 digit 如 -107 + 10 = -97
17.键入此值作为你的 ZPC( 见 5 - 10 步 )
18.把轴伺服打开
19.选 Axis reference run
轴回参考点
20.回到前页
21.选下拉菜单 Settings( 设置
设置设置
设置 )
22.存储机器数据

S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
35
8.7
8.78.7
8.7 机器的调试和校准
机器的调试和校准机器的调试和校准
机器的调试和校准
8.7.1
8.7.18.7.1
8.7.1 PCB 照相机的校准
PCB 照相机的校准PCB 照相机的校准
PCB 照相机的校准
例 PCB 照相机 悬臂 1 (SIPLACE S-23)
!
把校准工具放在 校准件安放槽 中
!
主视图 => 悬臂 1 => 悬臂工能 (如有必要 ) =>
PCB 照相机功能 => Camera calibration
Camera calibration Camera calibration
Camera calibration ( 照相机校准 ) 按钮

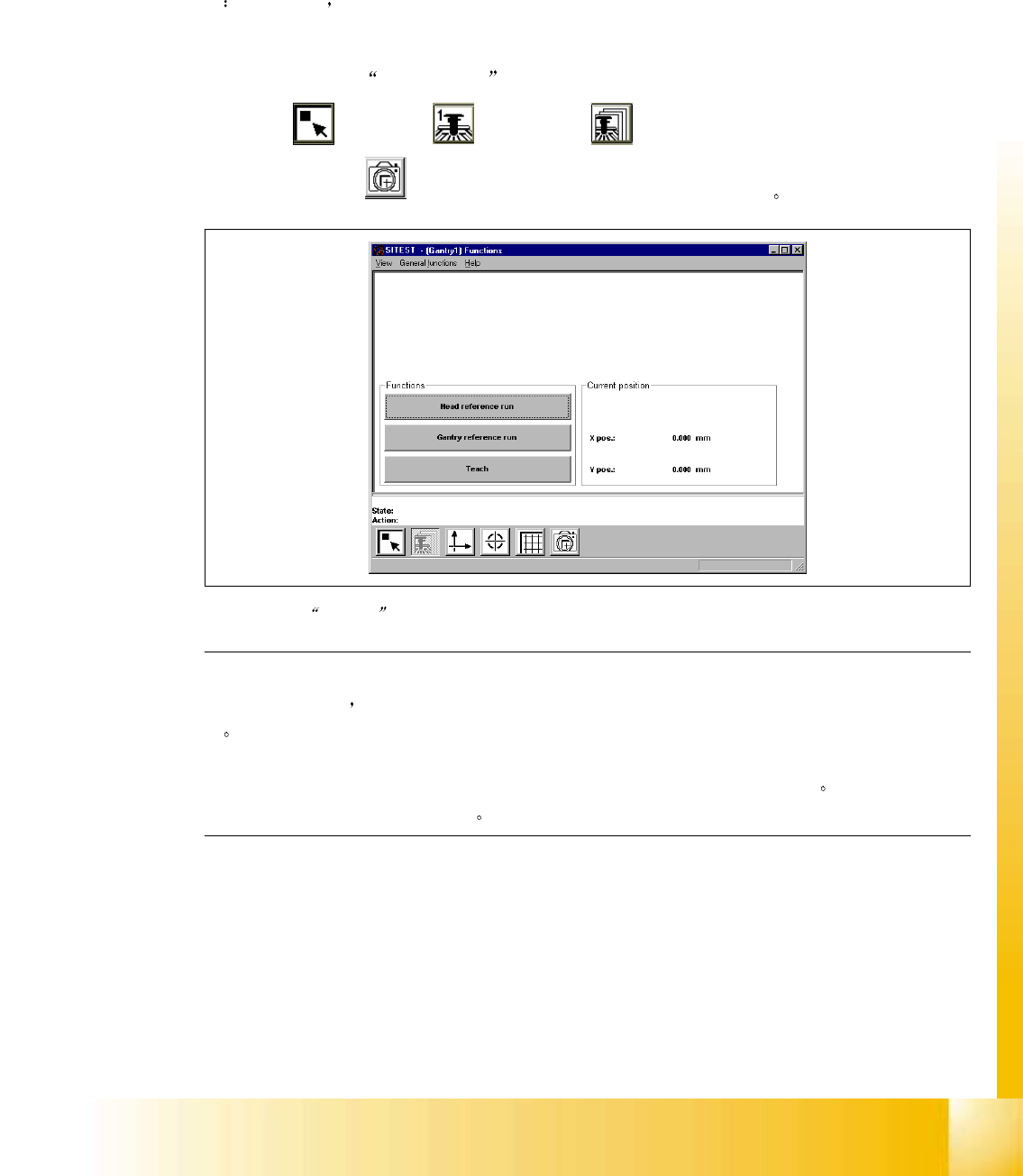

Fig. 8.7 - 1 悬臂功能 视图
重要注意事项
重要注意事项重要注意事项
重要注意事项
一旦校准过程完成
所确定的值可以用 Display camera coefficient... ( 显示照相机系数 ) 功能显
示
最大照相机角度 "Angle [1/100]" 数值不允许大于 "100" 如果大了要微调照相机
重复校准过程并检查新确定的数 值

2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
36

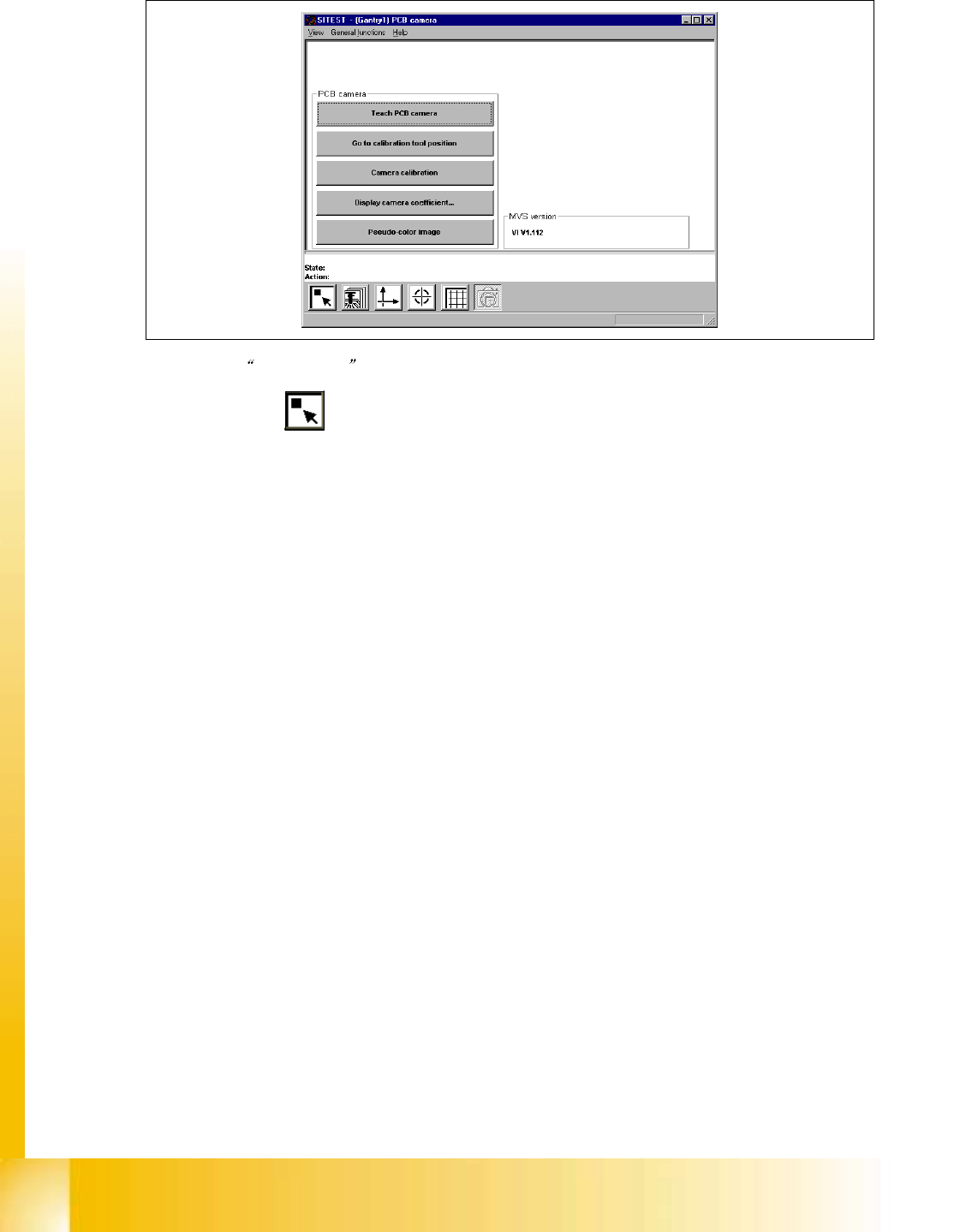

Fig. 8.7 - 2 PCB 照相机功能 视图
=> 回到主视图 8
