S 20 Series Maintenance I.pdf - 第322页
2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 28
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
27
清洁 X 轴和 Y 轴的导轨
清洁 X 轴和 Y 轴的导轨清洁 X 轴和 Y 轴的导轨
清洁 X 轴和 Y 轴的导轨
(9) 用 SIPLACE 擦布将整个 X 和 Y 轴的导轨擦干净
(10)用无纺布清除导轨留下的任何污渍
O 用新的 SIPLACE 擦布给导轨涂油
防腐
O 在主开关上将贴片系统关掉
清洁 IC 照相机
清洁 IC 照相机清洁 IC 照相机
清洁 IC 照相机
(11)小心地把 IC 照相机的顶部住上拉
直至拉出来
这样 松散的元件就能够从 IC 照相机中去除
(12)从标记板上松开并卸下两个带槽螺钉
(13)取下玻璃盘
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
28
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
29

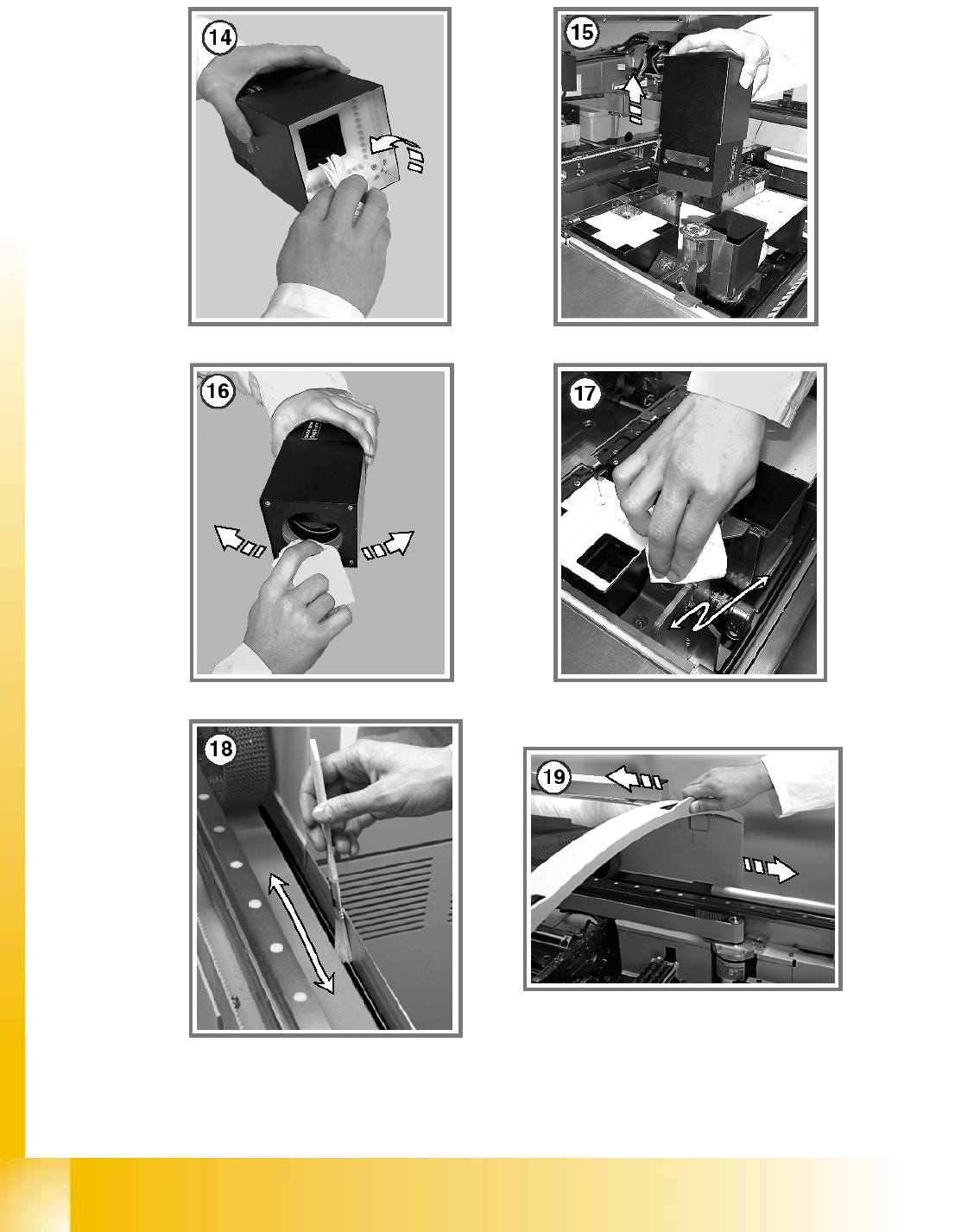

(14)用擦镜头布擦干净照相机的镜面和玻璃盘
O 再次插入玻璃盘
O 插入 IC 照相机的顶部
当插入 IC 照相机的顶部时 要确保其平靠在底部且不活动
7
77
7
擦净 FC 照相机
擦净 FC 照相机擦净 FC 照相机
擦净 FC 照相机
(15) 以同样的方式卸下 FC 照相机顶部
(16)擦净 FC 照相机的镜面
O 如上所述
再将其插入
擦净共面性模块
擦净共面性模块擦净共面性模块
擦净共面性模块
(17)用擦镜头布擦干净共面性模块的镜头
擦净防护罩的导向器
擦净防护罩的导向器擦净防护罩的导向器
擦净防护罩的导向器
K 用浸有乙醇的刷子清洁护罩的导向器
O 用刷子和 ISOFLEX TOPAS NCA 52 对防护罩 导向器进行润滑
(19)打开再关上防护罩
以便使油脂均匀分布
在主开关上重新打开贴片系统
