5.3.13.1
5.3.13.15.3.13.1
5.3.13.1机械调整
机械调整机械调整
机械调整
5
55
5

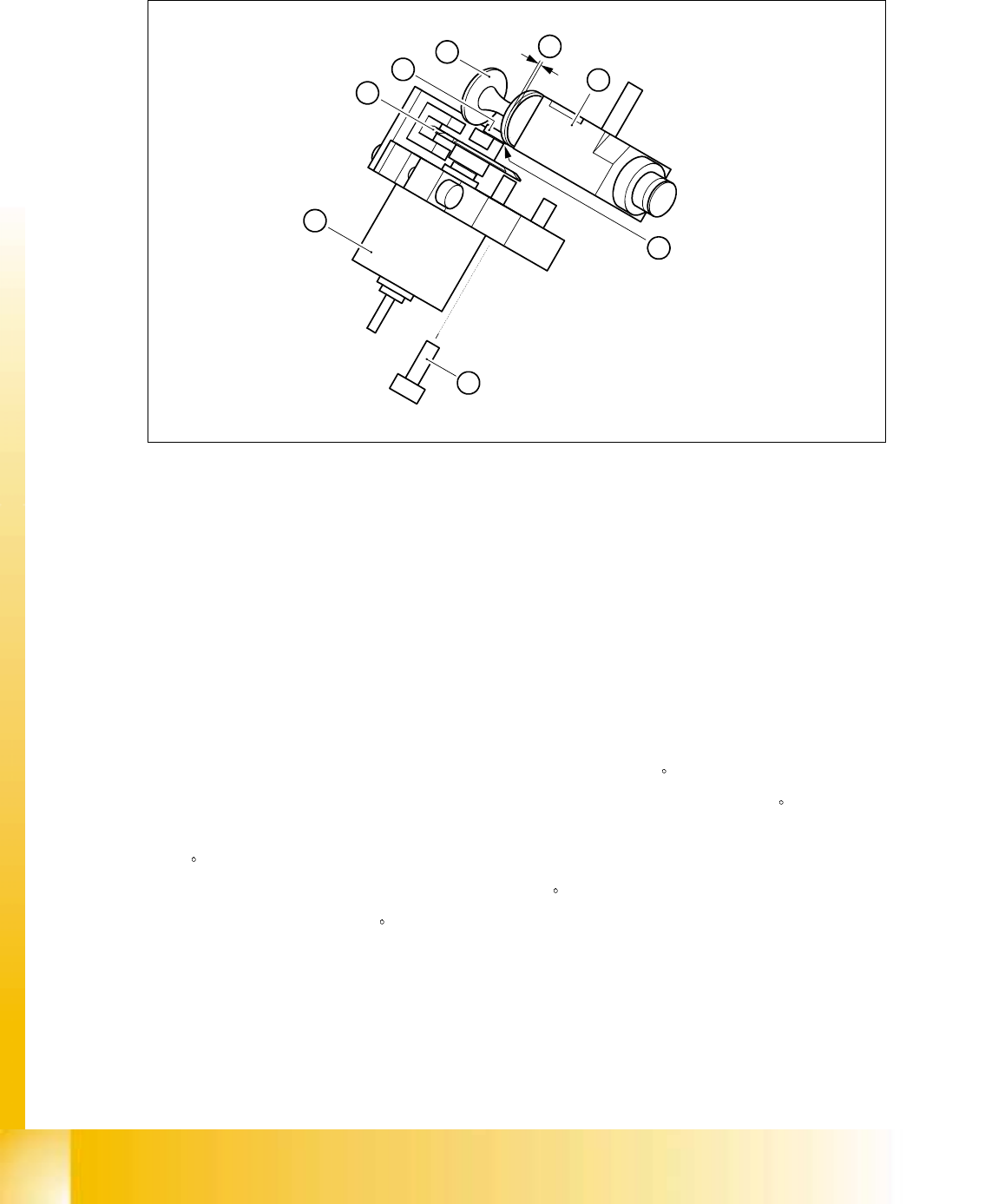

Fig. 5.3 - 13 步进电机的机械调整
图例
图例图例
图例
(1) 步进电 机
(2) 调整盘
(3) 深槽滚珠轴承
(4) 阀塞
(5) 阀壳
(6) M3x10 内六角螺钉
"
用塞规把阀塞和阀壳之间的距离调整到 0.2mm( 图 5.3-13 中 A)
"
转动调整盘 ( 见图 5.3-13 中 2) 直到深槽滚珠轴承 ( 图 5.3-13 中 3) 指向阀壳
"
移动步进电机(图5.3-13中6)使深槽滚珠轴承(图5.3-13中3)与阀塞(图5.3-13中4)在B处接
触
"
用内六角螺钉 (7) 把阀门步进电机固定在此位置
"
把旋转头安装到头支架上
1
2
4
5
6
3
A
B
S 20 系列维修培训指南 I 2000 年 6 月版
5 旋转头
63
5.3.13.2
5.3.13.25.3.13.2
5.3.13.2 调整
调整调整
调整
"
用 SITEST 程序测试步进电机运转是否正常
"
用 SITEST 程序校准旋转头
5.3.13.3
5.3.13.35.3.13.3
5.3.13.3 工具和设备
工具和设备工具和设备
工具和设备
0.2mm 塞规 , 编号 00325445-01
5.3.14
5.3.145.3.14
5.3.14 真空发生器组
真空发生器组真空发生器组
真空发生器组

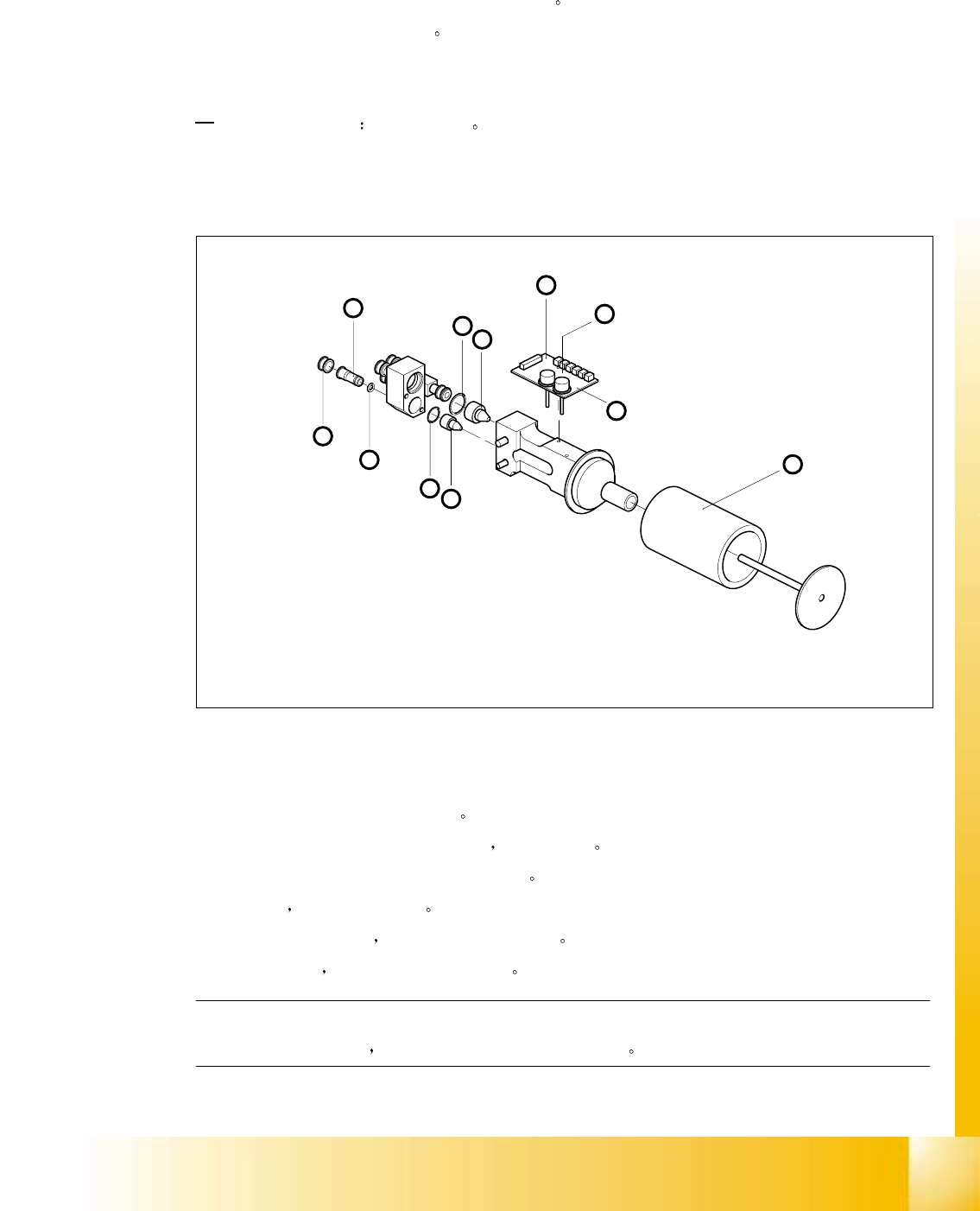

Fig. 5.3 - 14 真空发生器组
5.3.14.1
5.3.14.15.3.14.1
5.3.14.1 更换文丘里管吸嘴和
更换文丘里管吸嘴和更换文丘里管 吸嘴和
更换文丘里管吸嘴和 O 形圈
O 形圈O 形圈
O 形圈
"
从真空发生器上卸下压缩气管
"
松开两个内六角螺钉 (M3 x 22) 取下分配器
"
小心地移走两个文丘里管吸嘴和 O 形圈
"
必要时 更换或清洗零件
"
在安装 O 形圈以前 轻轻地涂上 Unisilkon
"
重新安装时 按相反的操作顺序进行
注意
在插入文丘里管吸嘴时 要确保 O 形圈牢固地置于切口中
2
B
A
9
8
7
6
5
4
3
1
2000 年 6 月版 S 20 系列维修培训指南 I
5 旋转头
64
5.3.14.2
5.3.14.25.3.14.2
5.3.14.2 更换消声器
更换消声器更换消声器
更换消声器
备件
备件备件
备件
消声器
编号 00320964-01
"
拆除消声器时 用手逆时针转动消声器
"
取出螺钉并从消声器上卸下漏斗状物
"
换上新的消声器
"
安装时 按相反的操作顺序进行
5.3.14.3
5.3.14.35.3.14.3
5.3.14.3 更换真空板
更换真空板更换真空板
更换真空板
备件
备件备件
备件
真空板 SP6/12
编号 00321216S03
"
从头板 C0005 上拆卸插座接头 X10
"
小心地拉出贴片和保持回路的 压缩空气的气管
"
松开内六角螺钉 M2.5x5 见图 5.3-14 中 A 用开口宽度 4 的死扳手松开六角隔板螺栓 (B)
"
松开六角垫片并移开真空板
"
安装时 按相反的操作顺序进行
无须调整支座
