S 20 系列维修培训指南 I 20 00 年 6 月版 2 综述 17 2.5 2.5 2.5 2.5 控制 箱 控制 箱 控制 箱 控制 箱 2.5. 1 2.5. 1 2.5. 1 2.5. 1概 述 概述 概述 概述 控制装置位 于 机座内 SIPL ACE 机器的 背面 ( 见 Fig. 2.4.3) ! 打开控制装置的金 属 门 ! 带有相关电压测量 插 孔 的电源装 置 A26 位 于 控制装置的 顶部 ( 见 Fig. …
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
16
Fig. 2.4 - 4 SIPLACE 80S-20/F
4
/F
4
-6/’F
5
安全电路
按下
Star
按钮
Emergency Stop 是否
被按下
保护罩是否打开
转换钥匙是否
关闭
位置 I
否
供料台安全电路是否被切
断
是
否
否
是
是
否
工作的
工作的工作的
工作的
K1 *)
是
K2 *) 是
电压
电压电压
电压
y 轴 100 V
x 轴 100 V
Star
旋转轴
70 V
dp 轴 30 V
z 轴 30 V
工作的
工作的工作的
工作的
PCB 传送导轨 是
PCB 夹紧装置 是
宽度调节 是
PCB 置停器 是
料带割刀 是
是
工作的
工作的工作的
工作的
K1 *) 否
K2 *) 是
电压
电压电压
电压
y 轴 0 V
x 轴 0 V
Star 旋转轴 ** ) 10 V
dp 轴 30 V
z 轴 30 V
工作的
工作的工作的
工作的
PCB 传送导轨 是
PCB 夹紧装置 否
宽度调节 是
PCB
PCBPCB
PCB 置停器 是
料带割刀 否
工作的
工作的工作的
工作的
K1 *) 否
K2 *) 否
电压
电压电压
电压
y 轴 0 V
x 轴 0 V
Star 旋转轴 **)10 V
dp 轴 30 V
z 轴 30 V
工作的
工作的工作的
工作的
PCB 传送导轨 否
PCB 夹紧装置 否
宽度调节 否
PCB 置停器 否
料带割刀 否
*) K1, K2 组合继电器
**) 最大电流由 4.7 欧姆电阻器 限制
压缩空气
最低是超过 5.1 巴
是
否
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
17
2.5
2.52.5
2.5 控制箱
控制箱控制箱
控制箱
2.5.1
2.5.12.5.1
2.5.1概述
概述概述
概述
控制装置位于机座内
SIPLACE 机器的背面 ( 见 Fig. 2.4.3)
!
打开控制装置的金属门
!
带有相关电压测量插孔的电源装 置 A26 位于控制装置的顶部 ( 见 Fig. 2.4.3)
2.5.2 供电电压
供电电压供电电压
供电电压
!
打开机器的总开关
电源装置 A26 所供的直流电压
+ 5 V, + 12 V, – 12 V, + 15 V, – 15 V 和 24 V
!
在电压测量插孔上测量所列出的 直流电压 ( 见 Fig. 2.4.3)
保险丝 F1 位于电源装置 A26 内 用于防止 5 V 电源 通过扁平电缆通向悬臂 超载
F1 是 3.15 安培的保险丝
数字欧姆表用于检查保险丝是否完好
注意
如果自动断路器 F1 有缺陷
有可能造成限位开关回路 工作的限位开关 故障 当详细测量或
确定线槽或电路中的故障部位时 应参阅相关的电路图
!
+5 V 用于控制系统和总线系统中所有的逻辑电路
!
+12 V 用于 ICOS 卡 轴控制卡和软驱
!
-12 V 用于 ICOS 卡 轴控制卡和软驱
!
+15 V 用于机器控制器 SMP 总线
!
-15 V 用于机器控制器 SMP 总线
!
+24 V 用于所有输入 / 输出功能
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
18

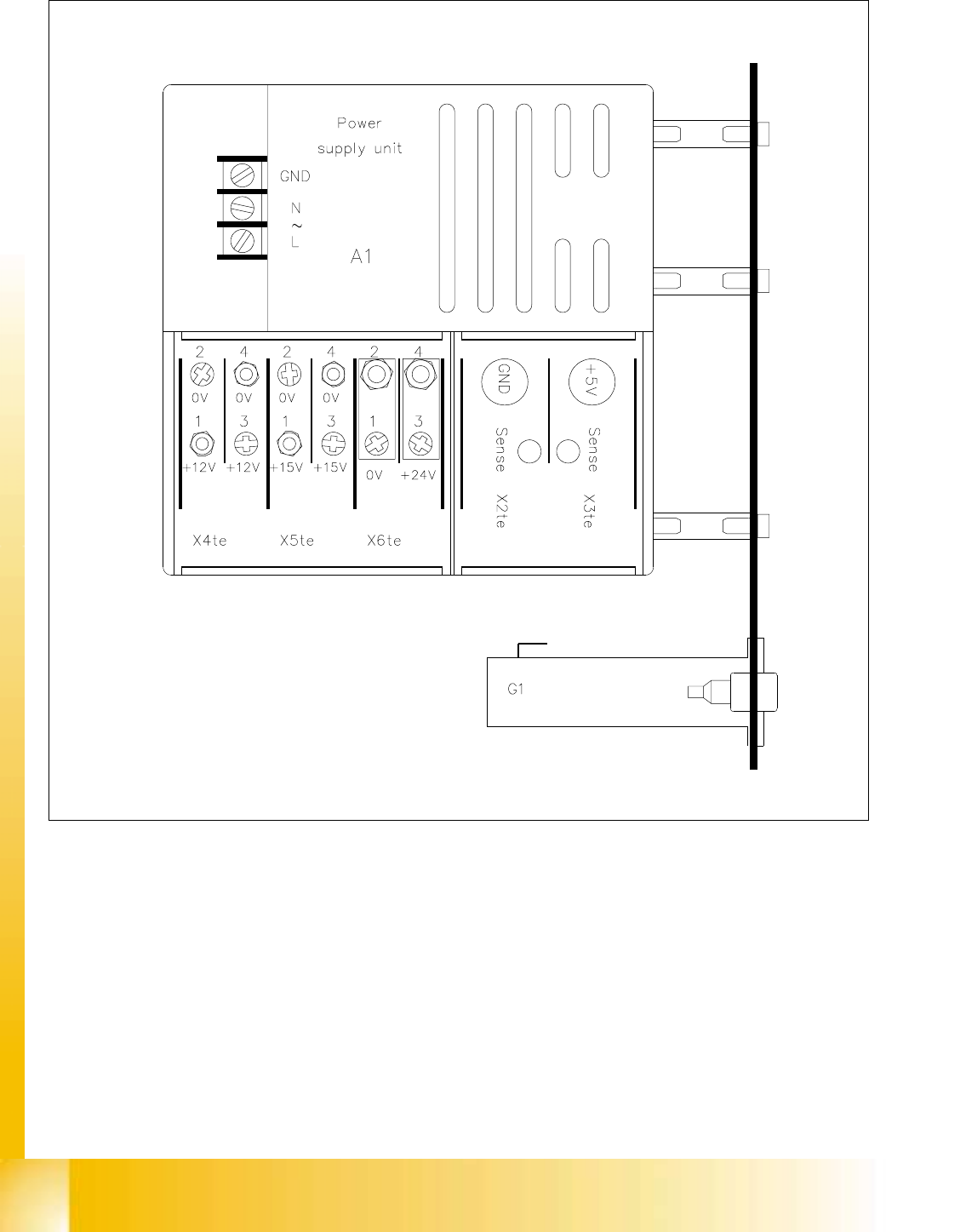

Fig. 2.5 - 1
控制单元中电源装置的顶视图
