S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
91
8.8.6 段位器上偏移
段位器上偏移段位器上偏移
段位器上偏移 (I)
段位器上偏移或者段位器偏移 1 就是元件照相机和段位器或吸嘴转 轴之间的距离
顺序
顺序顺序
顺序
校准工具被吸起 由元件照相机对中
对校准工具位置进行精确测量
校准工具由 DP 站转动到 90° 然后 Star 旋转轴运动回到照相机位置
校准工具位置再一次进行测量
在 180° 和 270° 处 重复此顺序
从 0° 和 180° 得出的结 果 对段位器 偏移进行了计算 对于 90° 和 270° 得出的 结果 进行了
对计算的似乎合理性 ( 似然性 ) 校核
段位器偏移存储在 PIP_OFF.MA 文件中
8
Fig. 8.8 - 11 实际吸嘴位置和照相机中心的例子
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
92
8.8.7 段位器上的偏移
段位器上的偏移段位器上的偏移
段位器上的偏移 (1)
8

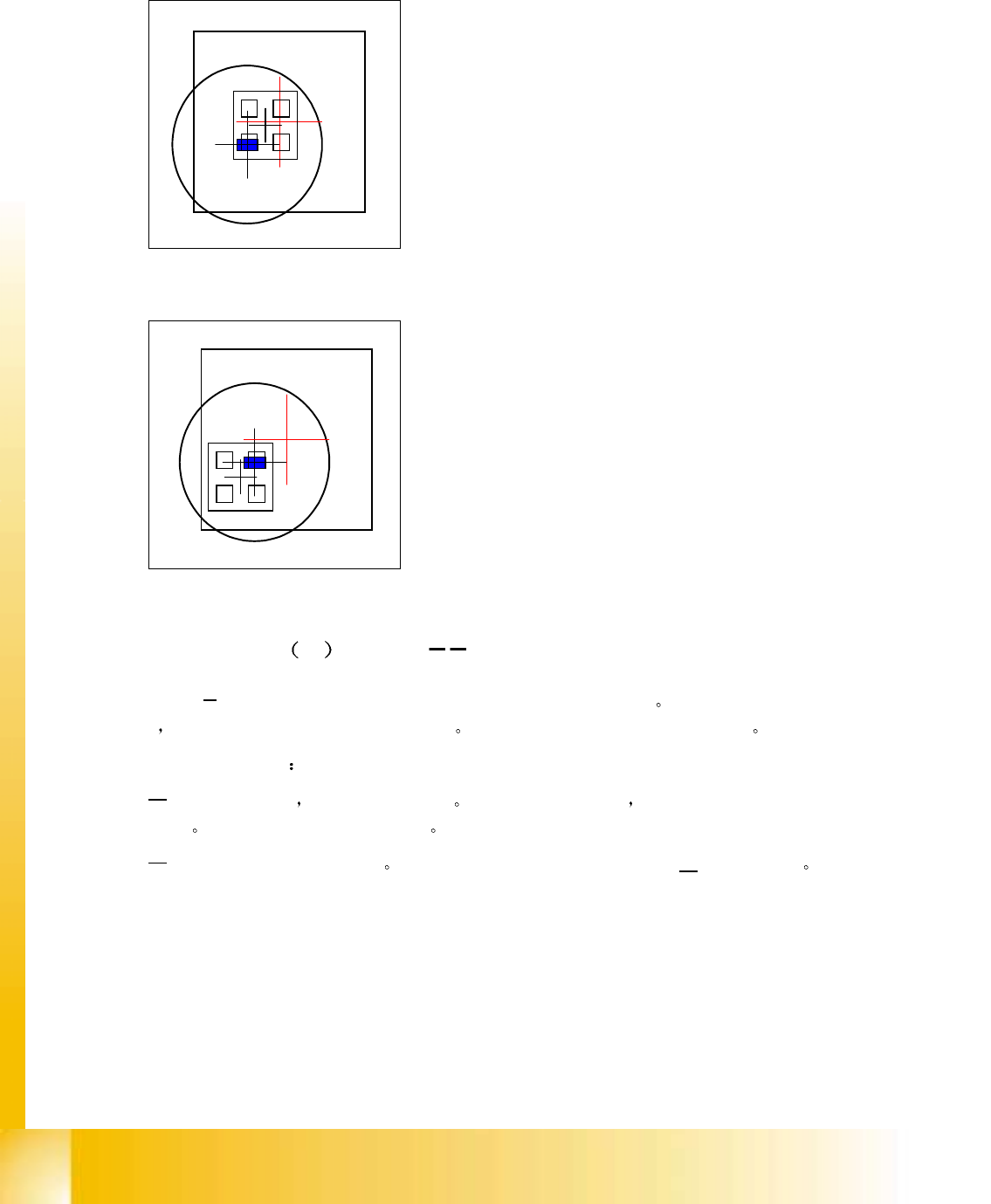

Fig. 8.8 - 12 第一次测量 0 度
8
Fig. 8.8 - 13 第二次测量 180 度
8.8.8
8.8.88.8.8
8.8.8 段位器下偏移
段位器下偏移段位器下偏移
段位器下偏移 II
IIII
II 和照相机
和照相机和照相机
和照相机 照相机偏移
照相机偏移照相机偏移
照相机偏移
照相机 照相机偏移用段位器 1 的段位器下偏移 测量菜单进行测量 因为此段位器下偏移始终为
0
所有其它段位器对段位器 1 都有偏移 此偏移在元件的和贴片时均予以考虑
进行下列校准顺序
进行下列校准顺序进行下列校准顺序
进行下列校准顺序
校准工具被吸起 由元件照相机对中 就在此时把它放 置好 并用 PCB 照相机测量其放置位
置
放置在 0°,90°,180° 和 270°
第二次测量是用于检查结果 每个段位器的段位 器位移存储在 PIP OFFMA 文卷中
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
93
8.8.9
8.8.98.8.9
8.8.9 校准机器零点
校准机器零点校准机器零点
校准机器零点
下一个校准是机器零点校准 悬臂轴 X 和 Y 的零点修正值已被校准 如果两个悬臂都合适的
话
两者可在相同的机械位置上 进行校准 用 PCB 照相机和一个固定的坐标 悬臂轴的计数器零
点位置进行了调整
最后用新校准值来进行回参考点
所有其他机器原校准都与机器座 标系统的机器零点位 置有关 例如 IC 和倒装照相机的中心标
准
共面性模块 供料台的校准 PCB 输送位置以及吸嘴交换器位置
