S 20 系列维修培训指南 I 2 000 年 6 月版 9 传送系统 15 9.2. 1 .3 9.2. 1 .3 9.2. 1 .3 9.2. 1 .3 安装和测试 输 入和中心传送导轨 的齿 轮 马达 安装和测试 输 入和中心 传送导轨的齿 轮 马达 安装和测试 输 入和中心 传送导轨的齿 轮 马达 安装和测试 输 入和中心 传送导轨的齿 轮 马达 ! 插入 新 的齿 轮 马达 确保齿带正 确地安置在同 步 盘 的 周围 ! 用 …
2000 年 6 月版 S 20 系列维修培训指南 I
9 传送系统
14

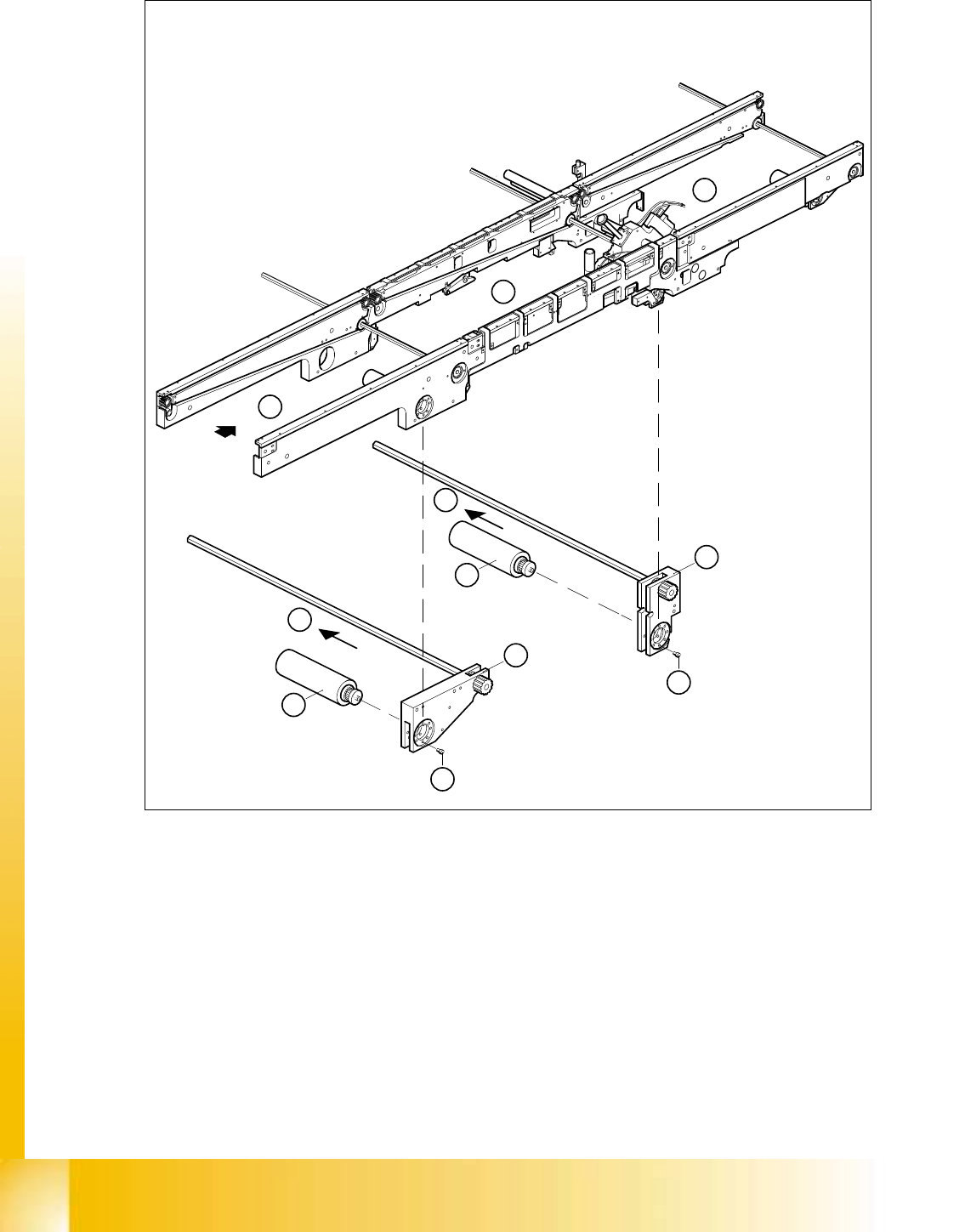

Abb. 9.2.1拆除输入传送导轨或中心传送导轨的齿轮马达
Key
(1) 输入传 送导轨 (2) 中心传送导轨
(3) 输出传 送导轨 (4) 齿轮马达
(5) 输入传 送导轨马达支承座 (6) 中心传送导轨马达支承座
3
1
2
4
4
5
6
B
A
A
B
S 20 系列维修培训指南 I 2000 年 6 月版
9 传送系统
15
9.2.1.3
9.2.1.39.2.1.3
9.2.1.3 安装和测试输入和中心传送导轨的齿轮马达
安装和测试输入和中心传送导轨的齿轮马达安装和测试输入和中心传送导轨的齿轮马达
安装和测试输入和中心传送导轨的齿轮马达
!
插入新的齿轮马达 确保齿带正确地安置在同 步盘的周围
!
用 4 个 M3 槽头螺钉安装齿轮马达
!
参阅电路图文件夹 以便确保正确地连接马达
!
把电源电缆与 2 个热可收缩套套 环连接起来
!
按照调整说明 进行传送导轨功能测试
!
在进行功能测试和调整以前 打开钥匙开关 这样 就可以在防护盖打开时对马达进行测量
但是 悬臂轴系统应处于断电状态
注意
完成功能测试后
不要忘记再锁上钥匙开关 把钥匙放在一个未经 授权的人员不能进入的地
方
9
9.2.2
9.2.29.2.2
9.2.2 更换输出传送导轨的齿轮马达
更换输出传送导轨的齿轮马达更换输出传送导轨的齿轮马达
更换输出传送导轨的齿轮马达
9.2.2.1 备件
备件备件
备件
辅助材料和设备
辅助材料和设备辅助材料和设备
辅助材料和设备
带同步盘的齿轮马达 编号 00324405-01
SITEST 程序
9.2.2.2
9.2.2.29.2.2.2
9.2.2.2 从输出传送导轨上拆除齿轮马达
从输出传送导轨上拆除齿轮马达从输出传送导轨上拆除齿轮马达
从输出传送导轨上拆除齿轮马达
!
印刷电路板传送导轨宽度应设为 最大 以便顺利地进行维修工作
!
将悬臂移送到印刷电路板传送导 轨外
!
在主开关上关掉机器并将其从主 电源上断开
!
进行维修时 机器不能合闸
!
在齿轮马达的安装位置做上标记 并在电缆接头上栓上标签 , 以防重新安装时极性发生错误
!
从马达接头上取下电缆终端套管
!
从传送导轨马达上取下固定连接 电缆用的热可收缩套
2000 年 6 月版 S 20 系列维修培训指南 I
9 传送系统
16

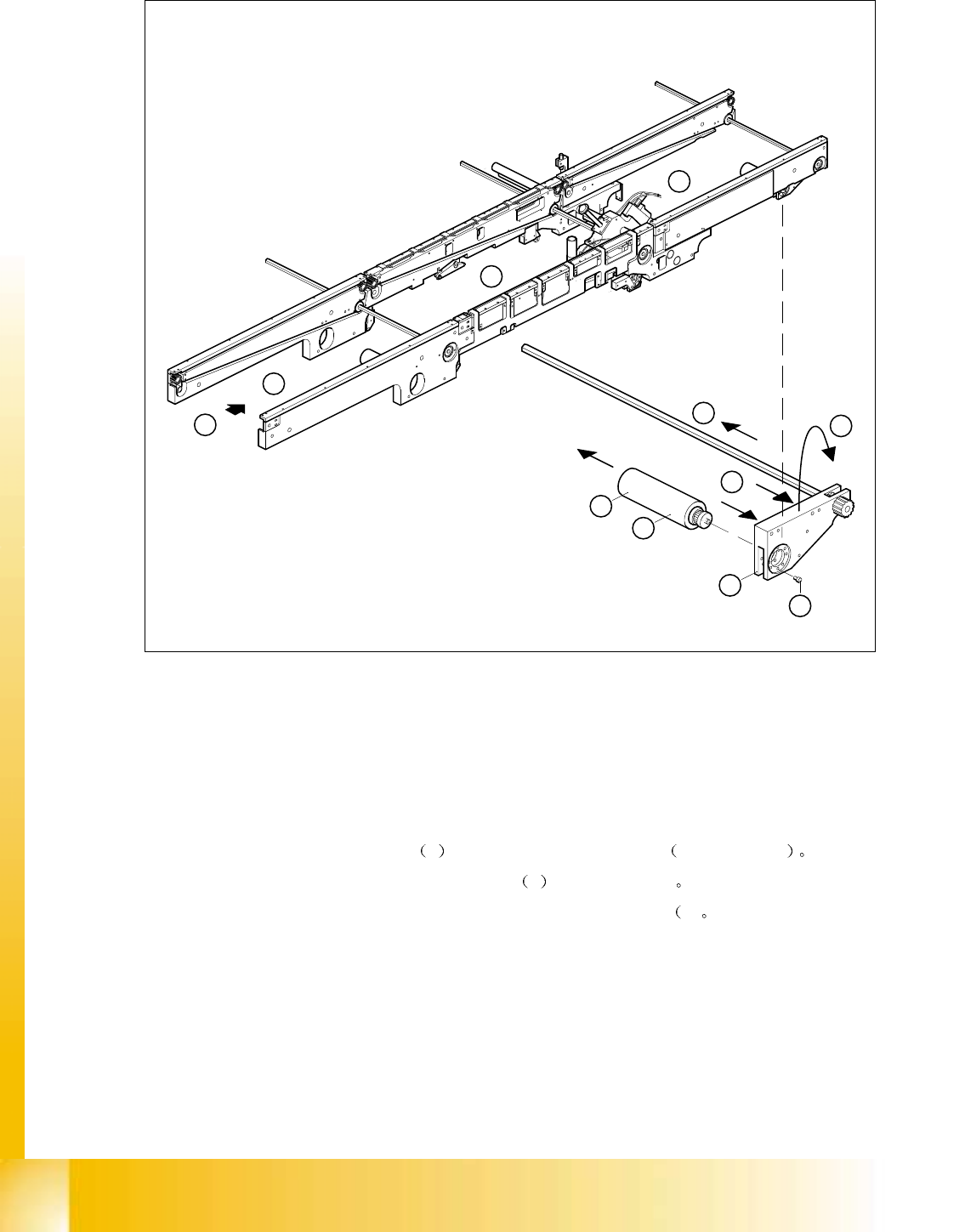

Abb. 9.2.2 拆除输出传送导轨的齿轮马达
Key
!
拧开并取下安装在输出传送导轨 A 内侧马达上的 2 个安装螺钉 M4 内六角螺钉
!
举升马达支承座并沿传送导轨可活 动侧的方向 B 从平行销上移开
!
以图示方向旋转马达支承座直到齿 轮马达的安装螺钉可被拆卸为止 c)
(1) 输入传 送导轨 (2) 中心传送导轨
(3) 输出传 送导轨 (4) 输出传送导轨齿轮马达
(5) 马达支 承座
3
A
1
2
4
B
D
E
5
A
C
