每周进行维修时 , 需要下列工具和易耗品
真空吸尘器
收集箱
刷子
剪刀
钳子
无纺布
乙醇
有干净的陶瓷吸嘴或新吸嘴的库
如有必要 , Viledon 过滤器垫 225 x 362 ( 件号 00304048-01)
进行下列维修工作时 贴片机上不得有 PCB
O 在站计算机上选择褺 lock manually ( 关闭状态 ) 并点击 OK ( 用于双传送导轨轨道 1 / 轨道
2)
一直等到最后一个 PCB 生产出来并离开贴片机为止
现在 工作区域很干净
O 按下 Stop 按钮
O 打开防护罩
为移动悬臂 拿住手把 并小心轻推悬臂
7
77
7
7
77
7
O 把悬臂推到元件供料台上方
这样就可以将悬臂停在工作区之外

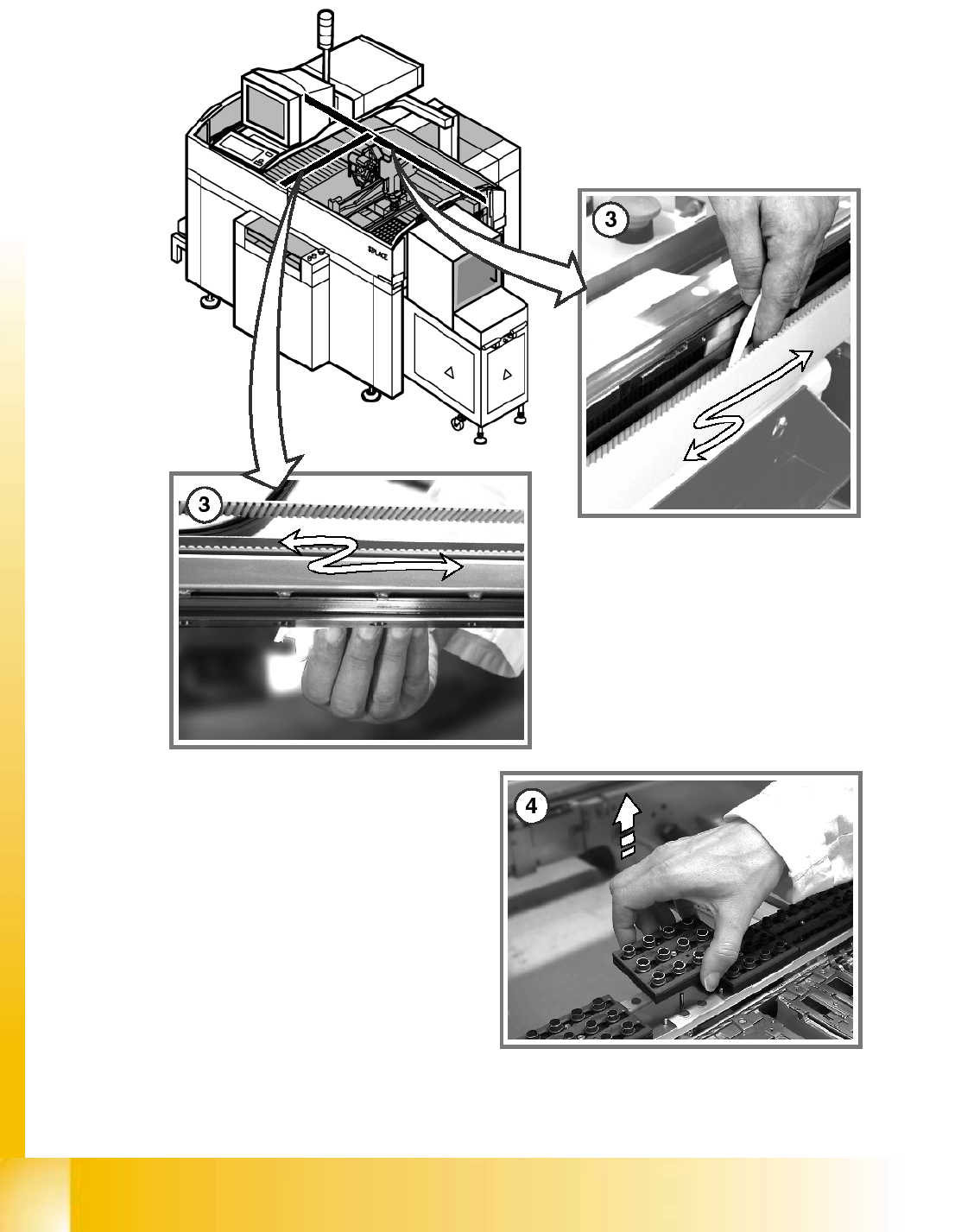

用真空吸尘器清洁 PCB 传送导轨 / 声纳传感器
用真空吸尘器清洁 PCB 传送导轨 / 声纳传感器用真空吸尘器清洁 PCB 传送导轨 / 声纳传感器
用真空吸尘器清洁 PCB 传送导轨 / 声纳传感器
(1) 将PCB 置停器上的声纳传感器圆筒拧下来并卸下所有的松散元件
然后,用手将圆筒在声纳传感
器上拧紧
(2) 用真空吸尘器去除在 PCB 传送导轨上及其周围的所有松散元件
在 PCB 传送导轨和声纳传 感器上的松散元件会 导致出现故障
