S 20 系列维修培训指南 I 2000 年 6 月版 8 校准 31 3. 选 d axis (d 轴 轴 轴 轴 ) 4. 选 Axis referenc e run ( 轴 回 参考 点 轴 回 参考 点 轴 回 参考 点 轴 回 参考 点 ) 5. 选 Positions( 位置 位置 位置 位置 ) 6. 点击 Zero Point Correction ( 零 点修 正 零 点修 正 零 点修 正 零 点修 正 ) 7. 按…
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
30
8.6.3 D 轴 IC 头零点修正值
轴 IC 头零点修正值轴 IC 头零点修正值
轴 IC 头零点修正值
注意
为了进行校准 应把漆成 white painted 416 nozzle 白色的 416 吸嘴 安装到 IC 头上
1. 从主菜单上选下面的 IC Head (IC 头 ) 图标
2. 选择下面的 Axis
轴图标

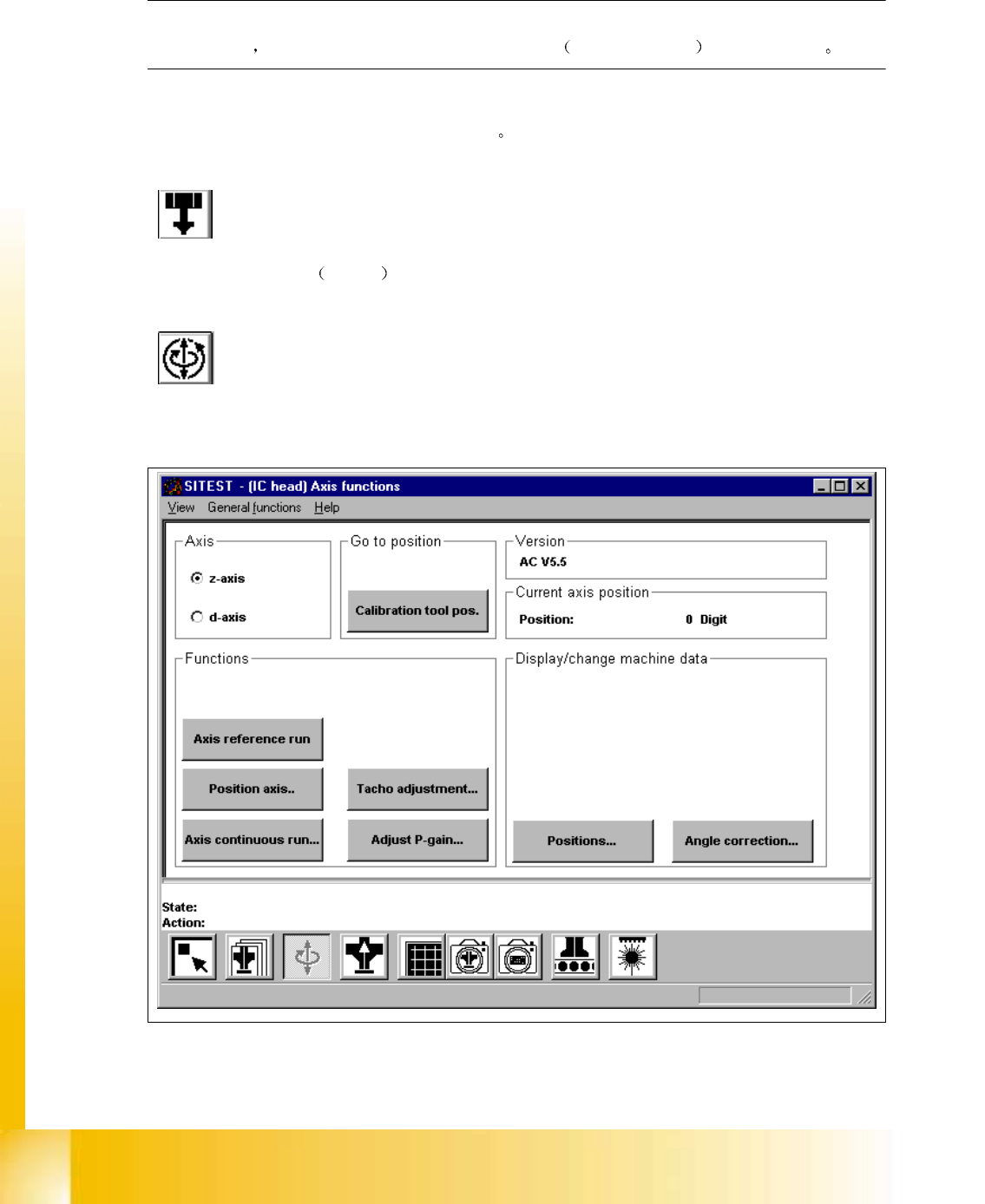

现在下面的屏幕应出现
Fig. 8.6 - 4 IC
头轴功能视图
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
31
3. 选 d axis (d 轴
轴轴
轴 )
4. 选 Axis reference run ( 轴回参考点
轴回参考点轴回参考点
轴回参考点 )
5. 选 Positions( 位置
位置位置
位置 )
6. 点击 Zero Point Correction ( 零点修正
零点修正零点修正
零点修正 )
7. 按压 Edit ( 编辑
编辑编辑
编辑 )
8. 键入 0 作为修正值
9. 按压 Accept ( 接受
接受接受
接受 )
10.按压 Accept ( 接受
接受接受
接受 )
11. 选 Axis reference run( 轴回参考点
轴回参考点轴回参考点
轴回参考点 )
12.把 IC 头移动到 IC 照相机上方
13.关掉轴伺服 在轴卡上
14.打开 IC 照相机用按压 Alt 7 或用下拉菜单中 General Functions ( 一般功能 ) 选择 IC camera.
IC 照相机
15.旋转陶瓷轴杆直到吸嘴与照相机的十字线对准
8
Fig. 8.6 - 5 IC
头 照相机和十字线
3
2
1
4
5
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
32
图例
图例图例
图例
1. IC 头照相机和十字线
(2) 吸嘴 416 - 注意吸嘴尖与十字线成一直线
(3) 注意在 吸嘴夹特器上的销钉 必须指向料区 3
(4) 吸嘴定 向
(5) 传送方 向
1. 从屏幕上读出 Current Axis Position ( 当前轴位置 )
2. 键入显示值作为代 ZPC 值
见 5-10 步
3. 重新打开轴伺服
4. 选 Axis Reference Run
轴回参考点
5. 回到前页
6. 选择下拉菜单 Settings
设置
设置设置
设置
7. 存储机器数据
