S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
57
2.10.4
2.10.42.10.4
2.10.4 单传送导轨控制装置
单传送导轨控制装置单传送导轨控制装置
单传送导轨控制装置

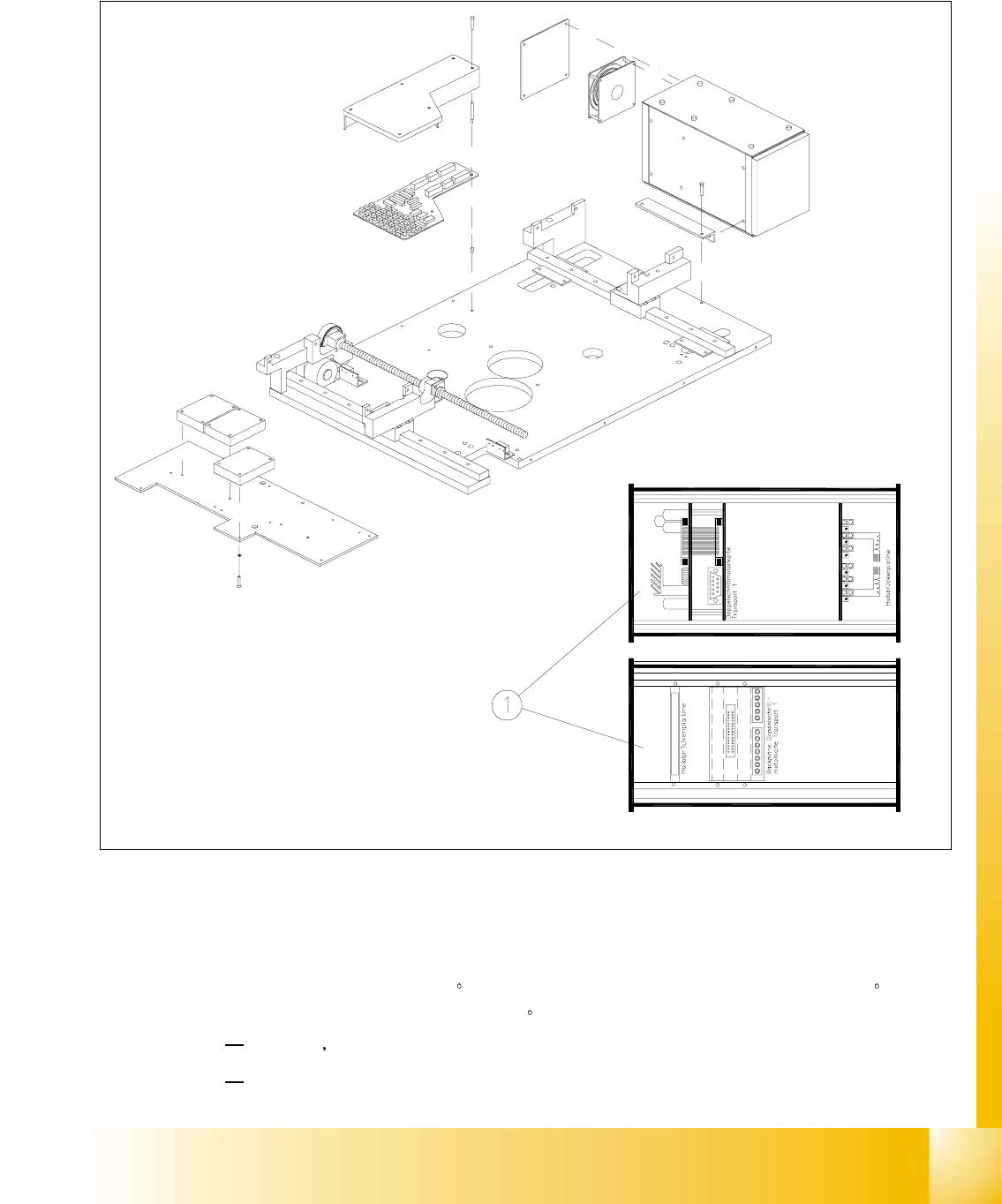

Fig. 2.10 - 3 单传送导轨控制装置
图例
图例图例
图例
(1) PCB 输送控制装置
(1) 传送导轨皮带由直流电机驱动
中央传送导轨附近的升降台把 PCB 夹紧在适当位置上 PCB 传送
导轨的宽度可以通过下列任一方 法调节
通过菜单 或
使用线控计算机
2000 年 6 月版 S 20 系列维修培训指南 I
2 综述
58
2.10.5
2.10.52.10.5
2.10.5 单传送导轨技术数据
单传送导轨技术数据单传送导轨技术数据
单传送导轨技术数据
2.10.6 双传送导轨技术数据
双传送导轨技术数据双传送导轨技术数据
双传送导轨技术数据
2
PCB 尺寸 50 mm x 50 mm - 460 mm x 460 mm
2" x 2" - 18 " x 18 "
选项 高达 508mm x 460mm
高达 20" x 18 "
PCB 厚度 0.5 mm - 4.5 mm
PCB 最大曲率
顶部 : 4.5 mm - PCB 厚度
底部 : 0.5 mm + PCB 厚度
PCB 下部净空 40 mm
PCB 传送导轨高度 830 ± 15 mm ( 标准 )
接口类型
西门子 ( 标准 )
元件的导向边缘空隙
3 mm
PCB 转换时间 2.5 s
PCB 尺寸 50 mm x 50 mm - 460 mm x 216 mm
2" x 2" - 18" x 8.5"
选项 :高达 508 mm x 216mm
高达 20" x 8,5"
传送导轨固定边 右 ( 标准 ) 左 ( 选项 )
每个传送导轨的贴片顺序 同步 相同或不同
异步 相同
每个传送导轨的 PCB 宽度 同步 不同
异步 相同
墨点识别
同步 不可能
异步 可能
自动宽度调节
同步 不可能
异步 可能
S 20 系列维修培训指南 I 2000 年 6 月版
2 综述
59
2.11
2.112.11
2.11 悬臂
悬臂悬臂
悬臂
2.11.1 悬臂的位置
悬臂的位置悬臂的位置
悬臂的位置
Fig. 2.11 - 1
悬臂的位置
s
图例
图例图例
图例
(1) 悬臂 1
(2) 悬臂 2
悬臂系统包括两个功能块 2
22
2
x 轴
y 轴
