8.7.7 校准 IC 照相机
校准 IC 照相机校准 IC 照相机
校准 IC 照相机 (SIPLACE F
5
)
重要注意事项
重要注意事项重要注意事项
重要注意事项
为了核实校准质量
应该观察 IC-RV 照相机偏移的测量值 照相机位置及焦点 高度测量值 在每
一项校准操作后使用相关的功能
进行数次校准运行时 必须始终显示相同的数 值
!
确保一个 416 型吸嘴安装在 IC 头上
Fig. 8.7 - 17 IC 头功能 视图
!
主视图 => IC 头 => IC 头 /IC 照相机 => Calibrate IC head/camera
Calibrate IC head/camera Calibrate IC head/camera
Calibrate IC head/camera ( 校
准 IC 头照相机 ) 按钮
Fig. 8.7 - 18 IC 头 /IC 照相机 视图
2000 年 6 月版 S 20 系列维修培训指南 I
8 校准
52
=> 回到主视图 8
S 20 系列维修培训指南 I 2000 年 6 月版
8 校准
53
8.7.8 校准倒装照相机
校准倒装照相机校准倒装照相机
校准倒装照相机 (SIPLACE F
5
)
重要注意事项
重要注意事项重要注意事项
重要注意事项
为了核实校准质量
应该观察照相机位置和焦点高度的测量值 在每一项校准操作后使用相关的
功能
进行数次校准运行时 必须始终显示相同的数 值
!
确保一个 416 型吸嘴安装在 IC 头上

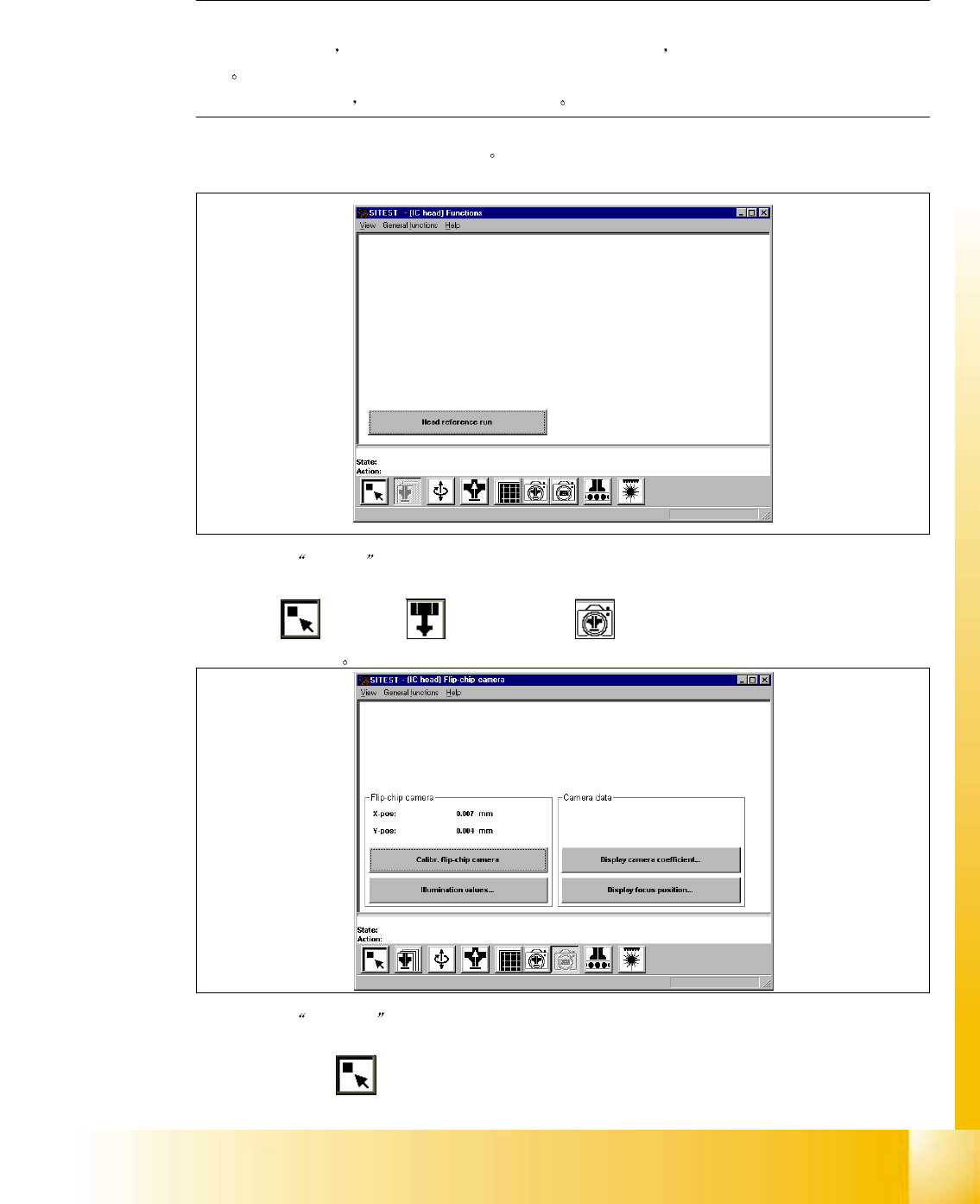

Fig. 8.7 - 19 IC 头功能 视图
!
主视图 => IC 头 => 倒装照相机 => Calibr. flip-chip camera
Calibr. flip-chip camera Calibr. flip-chip camera
Calibr. flip-chip camera ( 校准倒
装照相机 ) 按钮
Fig. 8.7 - 20 倒装照相机 视图
