S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
7
I/O 屏幕参考 10
以下是华夫盘交换器的 I/O 屏幕
开关和接近开关的标志符已加 上 以便帮助操作人员找出这些
开关在机器中的位置
本文显示的 WPC 的几个图片将帮助操作人员确定这些部件的具体位置

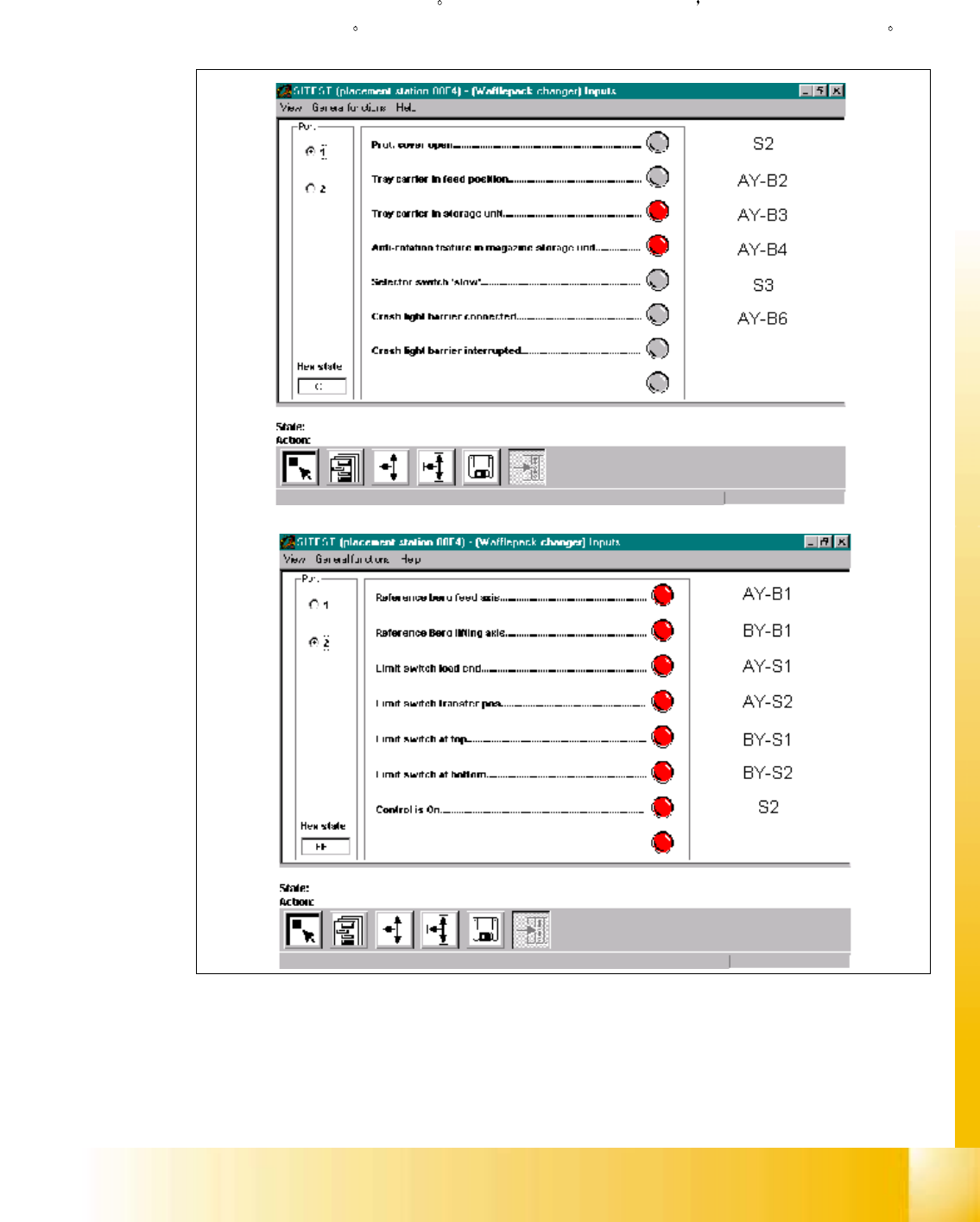

Fig. 10.1 - 1 I/O
屏幕参考
2000 年 6 月版 S 20 系列维修培训指南 I
10 华夫盘交换器
8
10.1.5
10.1.510.1.5
10.1.5 供料轴接近开关和微动的位置
供料轴接近开关和微动的位置供料轴接近开关和微动的位置
供料轴接近开关和微动的位置
这些接近开关和微动位于华夫盘交 换器的上半部
Fig. 10.1 - 2 供料轴接近开关和微动的位置
图例
图例图例
图例
注意
AY-B1 在供料轴处于参考点位置时动作
用棘爪上的触发铁块调整
AY-B1 未校准
进行调整 以便在防护装置未受到料盘的危险时 接近开关工 作
AY-S1 安装在一个支架上
校准软件将确定移动量
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
AY-B1
供料轴参考点接近开关
AY-S1
供料轴最小行程限位开关
AY-B4
防转动安全开关
料盘防护门
S 20 系列维修培训指南 I 2000 年 6 月版
10 华夫盘交换器
9
10.1.6
10.1.610.1.6
10.1.6 供料轴接近开关和微动的位置
供料轴接近开关和微动的位置供料轴接近开关和微动的位置
供料轴接近开关和微动的位置
Fig. 10.1 - 3 供料轴接近开关和微动的位置
图例
图例图例
图例
接近开关位于 WPC 的两侧 以保证倾斜的料盘或元件停止供料轴的 移动 这是防止 WPC 损坏所
必需的
安装 AY-S2 ( 微型开关 ) 时 应可以将其向前或向后调整
注意供料轴电机 切忌手动将其零点校正值调 到零
开关标志符
开关标志符开关标志符
开关标志符 开关功能
开关功能开关功能
开关功能
AY-B5
防倾倒光电传感器被遮住
AY-B6
防倾倒光电传感器被遮住
AY-S2
供料轴最小行程限位开关
