2000 年 6 月版 S 2 0 系列维修培训指南 I 7 预防性维修 30
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
29
(14)用擦镜头布擦干净照相机的镜面和玻璃盘
O 再次插入玻璃盘
O 插入 IC 照相机的顶部
当插入 IC 照相机的顶部时 要确保其平靠在底部且不活动
7
77
7
擦净 FC 照相机
擦净 FC 照相机擦净 FC 照相机
擦净 FC 照相机
(15) 以同样的方式卸下 FC 照相机顶部
(16)擦净 FC 照相机的镜面
O 如上所述
再将其插入
擦净共面性模块
擦净共面性模块擦净共面性模块
擦净共面性模块
(17)用擦镜头布擦干净共面性模块的镜头
擦净防护罩的导向器
擦净防护罩的导向器擦净防护罩的导向器
擦净防护罩的导向器
K 用浸有乙醇的刷子清洁护罩的导向器
O 用刷子和 ISOFLEX TOPAS NCA 52 对防护罩 导向器进行润滑
(19)打开再关上防护罩
以便使油脂均匀分布
在主开关上重新打开贴片系统
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
30
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
31
SIPLACE 80 F
SIPLACE 80 FSIPLACE 80 F
SIPLACE 80 F
4
44
4
维修空料带割刀
维修空料带割刀维修空料带割刀
维修空料带割刀
在对空料带割刀维修前
必须从机器上卸下转换台
工序如下
O 打开防护罩并将悬臂推到 PCB 传 送导轨上方
7
77
7
为了移动悬臂 须拿住手把 小心地轻推悬臂
O 从机器内部取出弃料盒
从转换台下面取出废料箱

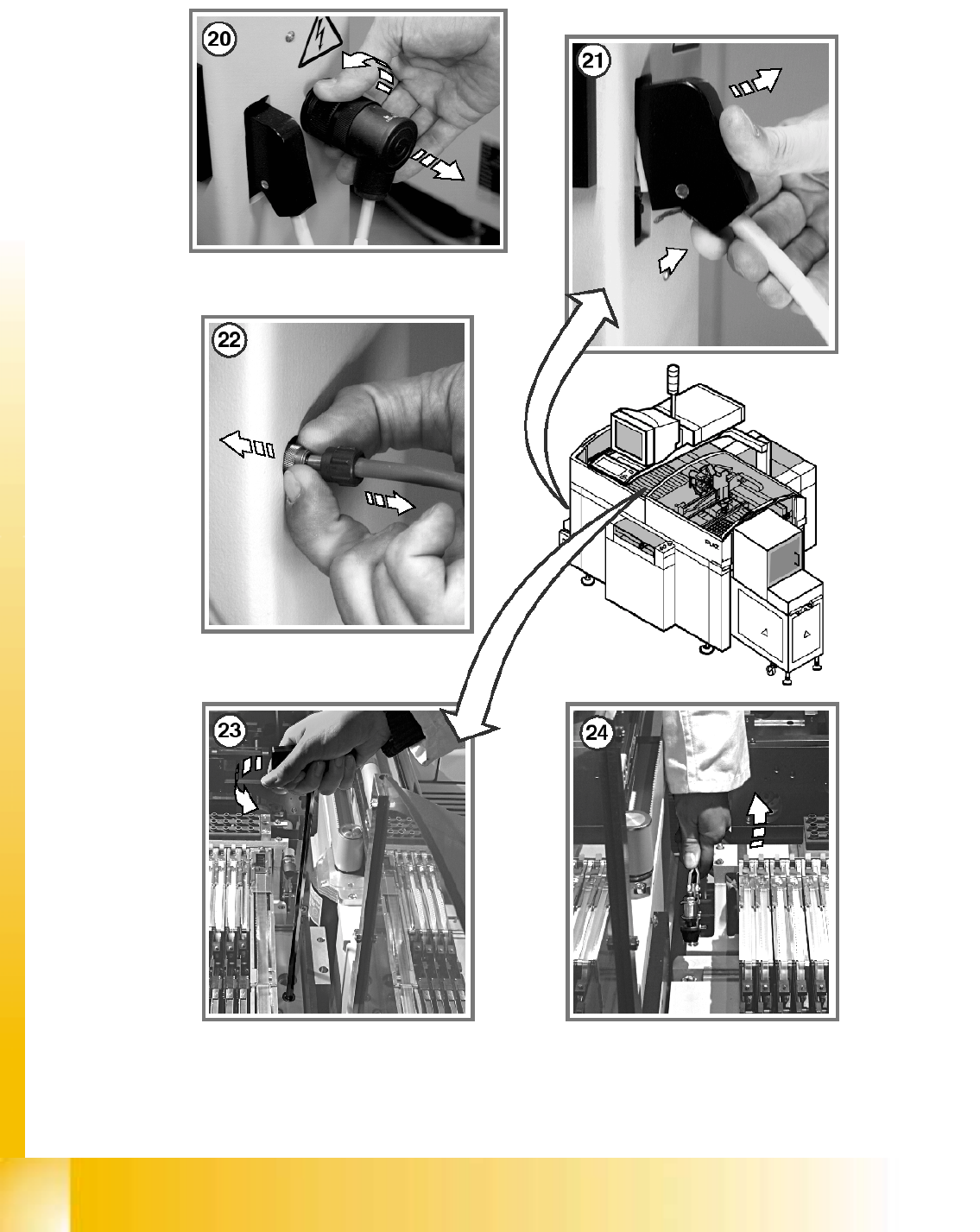

从电源上拆下转换台 如下所示
取下圆形主开关插头
转换台上的黄色控制灯熄灭时
把矩形数据接头取下
断开压缩空气向散件供料器的供 给
O 把液压叉车放到转换台下方并将其举起至刚好松开内六角螺钉的程度
松开内六角螺钉
放松拉紧器
20
21
22
23
24
