2000 年 6 月版 S 20 系列维修培训指南 I
1 安全注意事项
26
1.2
1.21.2
1.2 安全设备
安全设备安全设备
安全设备
1.2.1
1.2.11.2.1
1.2.1 保护罩
保护罩保护罩
保护罩
Fig. 1.2 - 1 SIPLACE 80S20/F
4
/F
5
安全设备
图例
图例图例
图例
(1) 输入带 上的盖子和护栏
(2) 右侧安全门
(3) 保护罩
(4) 输出带 上的盖子和护栏
(5) 保护罩
(6) 左侧安全门
S 20 系列维修培训指南 I2000年 6 月版
1 安全注意事项
27
1.2.1.1
1.2.1.11.2.1.1
1.2.1.1 简介
简介简介
简介
悬臂的定位范围包括在两个保护罩之内 如果要打开保护罩 首先按下 Stop(" 停止 ") 按钮 ( 图
1.1.12中1)或蘑菇头形Emergency Stop("急停按钮")(图1.1.12中2)
通向悬臂轴的电源将被关闭
悬臂将立即停止工作
如果打开输入或者输出传送导轨 上的一个保护罩或护栏 悬臂轴电源就会关闭 并立即停止
如果关闭了转换钥匙 ( 位置 I) 就可以在打开保护罩的同时 继续使旋转轴减速运行
如果按下蘑菇头形急停按钮 贴片就会停止 然后可以取消或者继续进行 PCB 的贴片 侧面的
保护罩可以打开
以便在机器停止时填充元件
警告
保护罩只能由经过适当培训的合 格人员在关闭转换钥 匙 ( 位置 I) 的情况下打开
Fig. 1.2 - 2 停止及蘑菇头形急停按钮
图例
图例图例
图例
(1) Stop 按钮
(2) 蘑菇头形急停按钮
2000 年 6 月版 S 20 系列维修培训指南 I
1 安全注意事项
28
1.2.2
1.2.21.2.2
1.2.2 输入 / 输出传送导轨上的护栏
输入 / 输出传送导轨上的护栏输入 / 输出传送导轨上的护栏
输入 / 输出传送导轨上的护栏
危险
该护栏必须始终置于与要处理的 PCB 相同的高度 确保护栏和安全栅之间的缺口尽可能地小
护栏安装在 PCB 传送导轨的输入和输出带上
护栏的高度必须按凹槽设定
以便使被处理的 PCB 通过

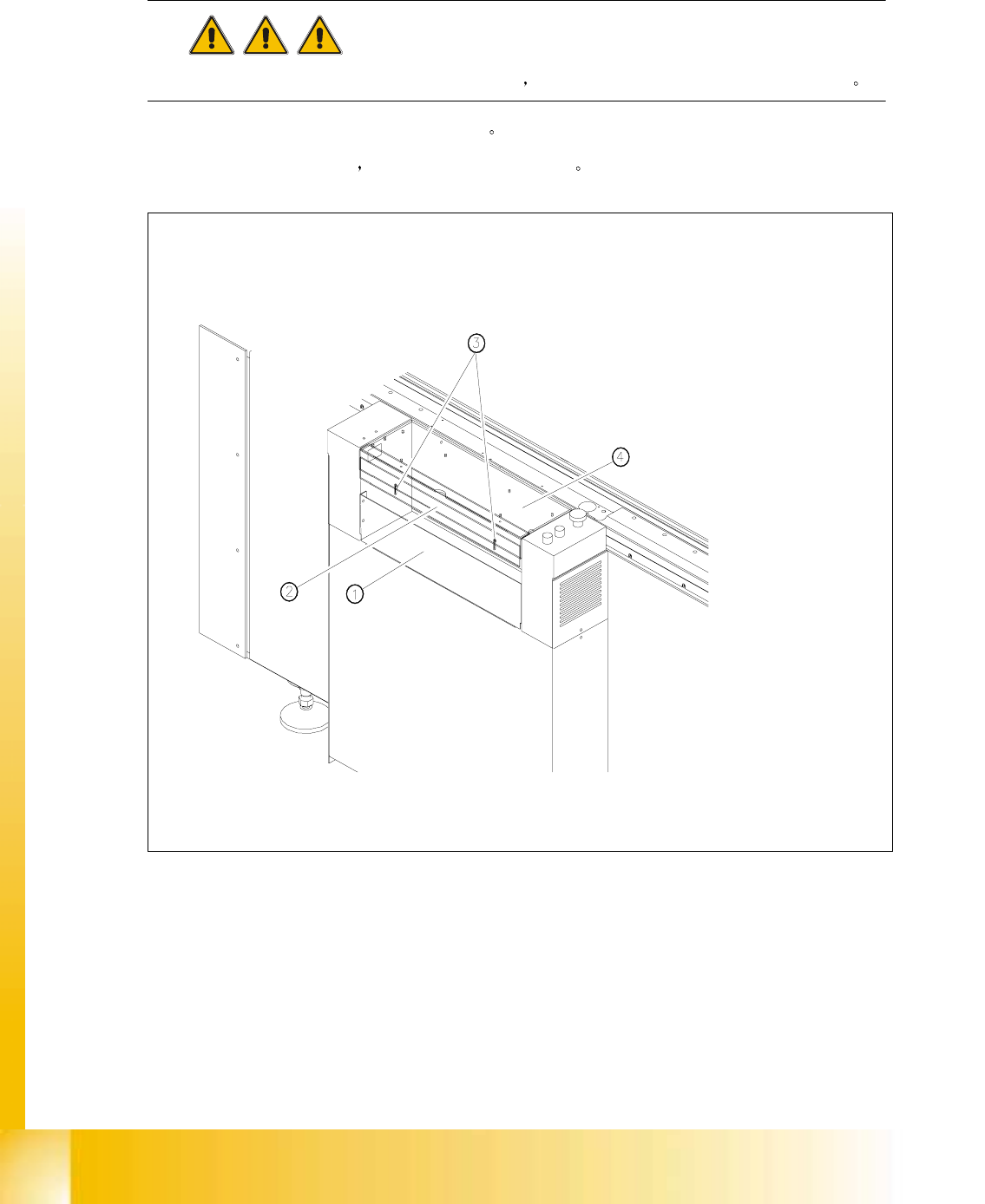

Fig. 1.2 - 3 SIPLACE 80S20/F
4
F
5
上的护栏
图例
图例图例
图例
(1) 安全栅 ( 固定 )
(2) 护栏 ( 可调 )
(3) 高度调整槽
(4) 盖
