S 20 系列维修培训指南 I 2000 年 6 月版 7 预防性维修 47 7 7 7 7 每年 进行 维修时 需 要下列工具 设备和易耗品 SIPLACE 擦布 ( 件 号 003 1 5253-0 1 ) (1) 选择站 计 算 机 褺 lock manually ( 关闭状态 ) 并 点击 OK ( 供 双 传 送导轨轨 道 1 / 轨 道 2) 贴片机 继续生产直 到最后 一个 PCB 完成并 离开 PCB 传送导轨 为止 …
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
46
7.7
7.77.7
7.7 每年维修
每年维修每年维修
每年维修
S 20 系列维修培训指南 I 2000 年 6 月版
7 预防性维修
47
7
77
7
每年进行维修时 需要下列工具 设备和易耗品
SIPLACE 擦布 ( 件号 00315253-01)
(1) 选择站计算机褺 lock manually ( 关闭状态 ) 并点击 OK ( 供双传送导轨轨道 1/ 轨道 2)
贴片机继续生产直到最后一个 PCB 完成并离开 PCB 传送导轨为止
(2) 打开防护罩
PCB 传送导轨的清洁和防腐处理
PCB 传送导轨的清洁和防腐处理PCB 传送导轨的清洁和防腐处理
PCB 传送导轨的清洁和防腐处理
O 把悬臂移到供料器上方
使其停在工作区以外
7
77
7
为移动悬臂 拿住手把小心轻推
沿着丝杠螺纹 用 SIPLACE 擦布对循环滚珠丝杠进行防腐处理
用 SIPLACE 擦布对导向轨的滑动面进行防腐处理
用 SIPLACE 擦布对六角形轴进行防腐处理
用 SIPLACE 擦布对 PCB 置停器的导向轴进行防腐处理
关上防护罩
选择站计算机上的
Block manually ( 开启状态 ) 并点击 OK( 供双传送导轨轨道 1/ 轨道 2)
在线上的每一台贴片机都重复这些步骤
20
21
22
23
2000 年 6 月版 S 20 系列维修培训指南 I
7 预防性维修
48
7.8
7.87.8

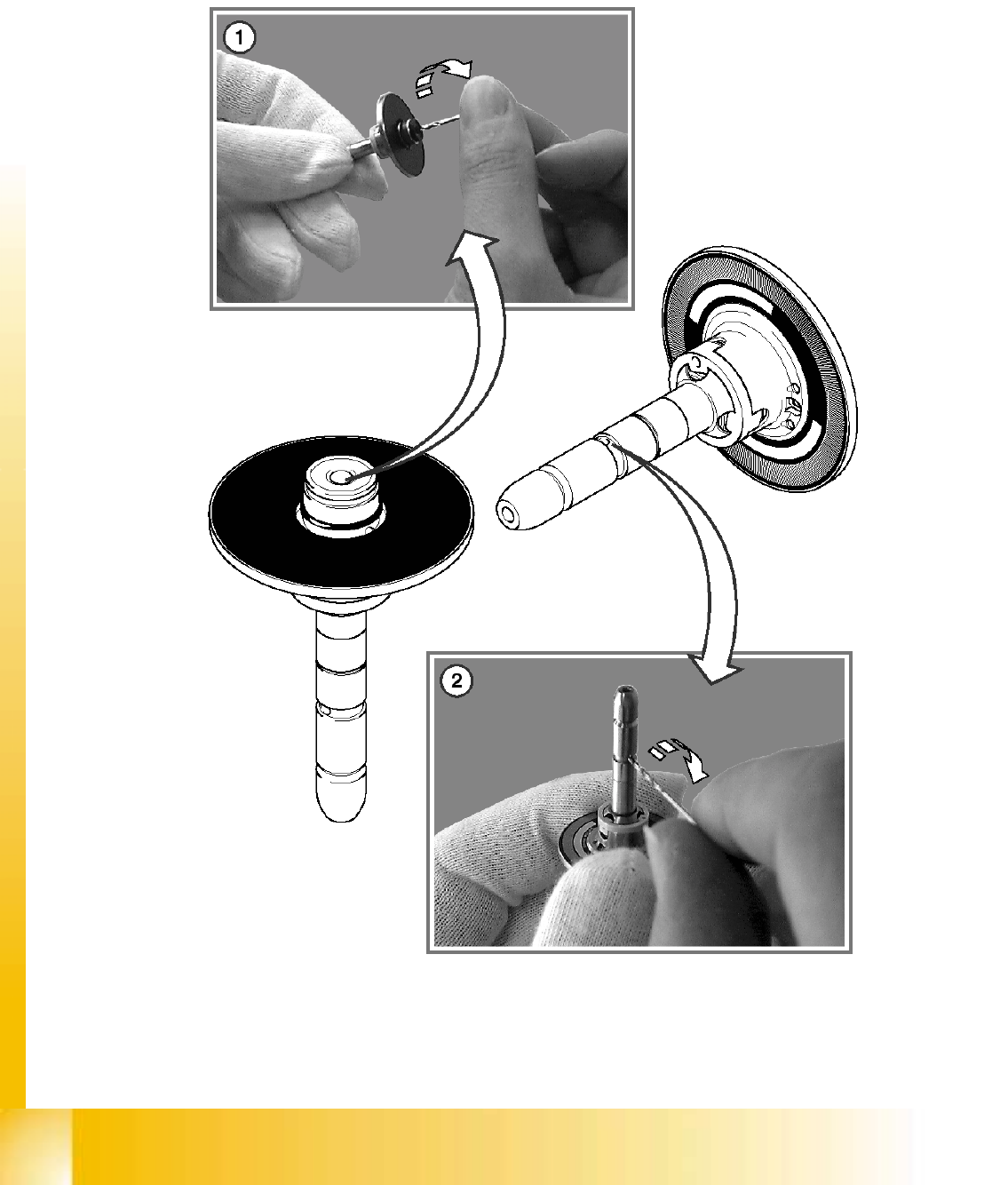

7.8 维修吸嘴光栅盘
维修吸嘴光栅盘维修吸嘴光栅盘
维修吸嘴光栅盘
