DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
120
使用原点开关信号回原

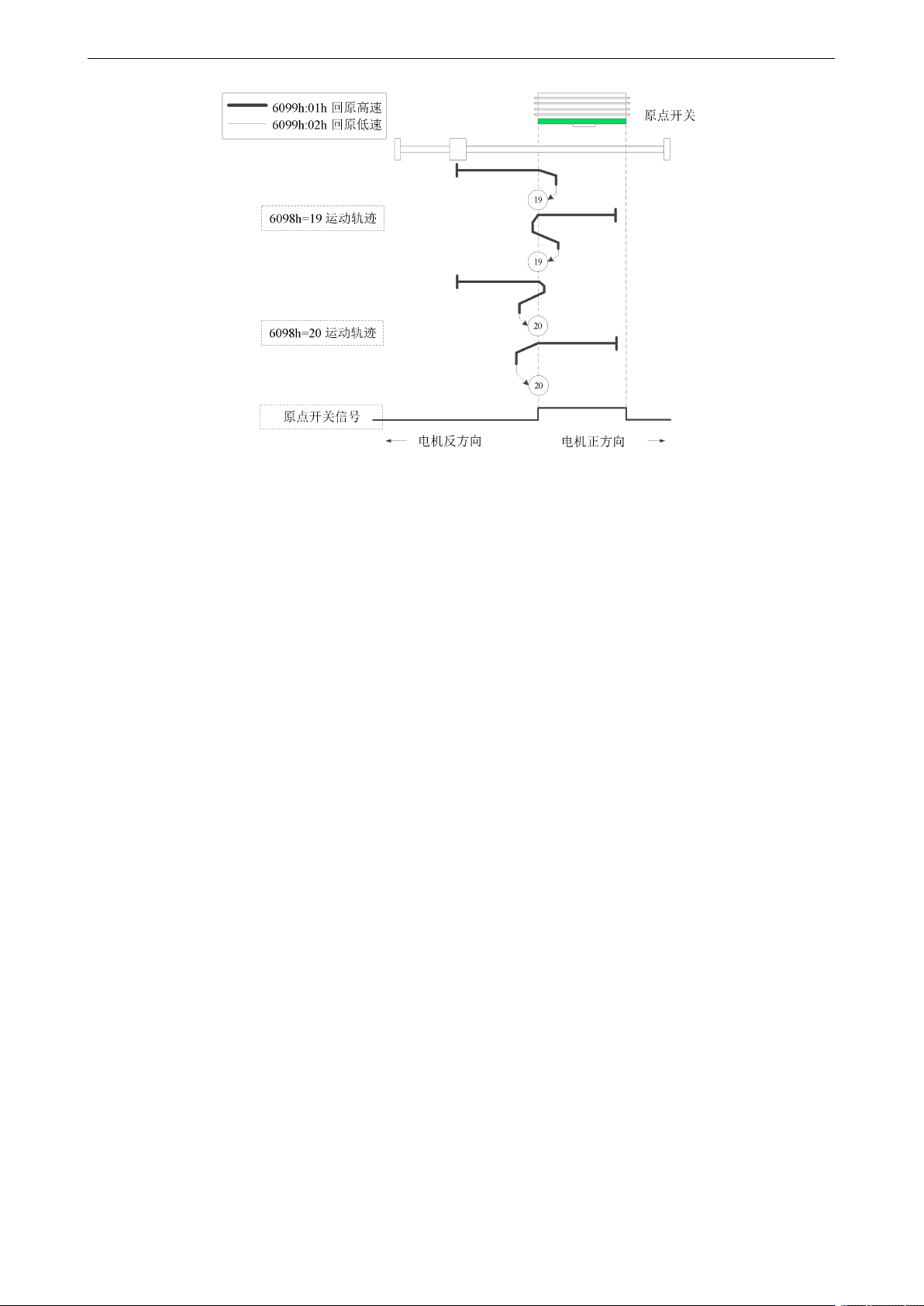

6098h=19 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升
沿后，换向，减速，以 6099h:02h 的回原速度反向运行，遇到原点开关信号下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，再次换向，减速，以 6099h:02h 的回原速度反向运行，遇到原
点开关下降沿后停机。
6098h=20 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升
沿后，换向，寻找原点开关下降沿，再次换向，减速，以 6099h:02h 的回原速度正向运行，遇到原
点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，换向，减速，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
方式（6098h=21、6098h=22）：
此方式类似于回原方式 5，6。
不同的是，原点检出位置不是电机 Z 相信号，而是原点开关变化的位置。
（请参照下图）
原点信号未分配时，Homing error = 1。
机械原点：原点开关
减速点：原点开关
DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
121
使用原点开关信号回原

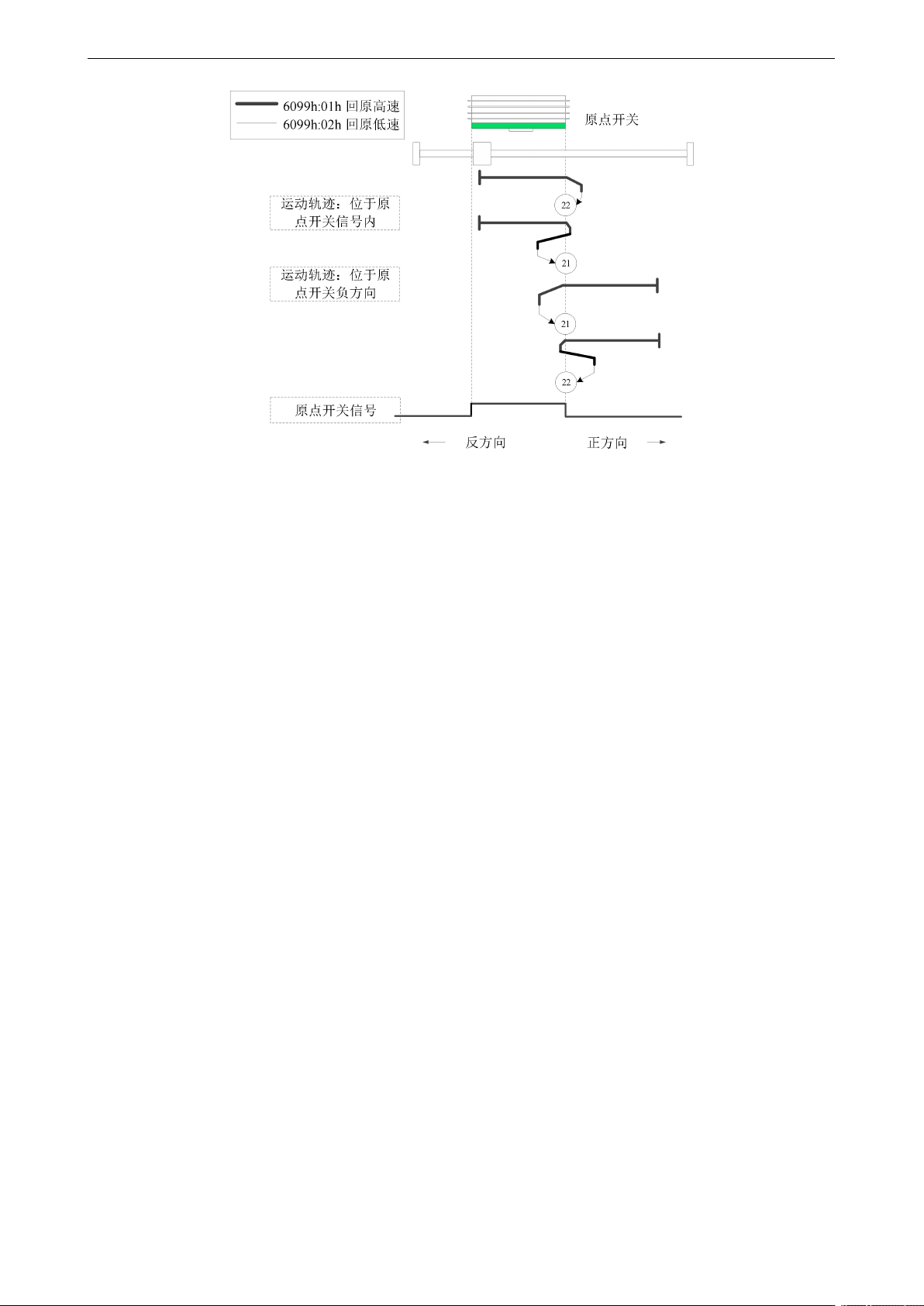

6098h=21 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升
沿后，换向，减速，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，再次反向，减速，以 6099h:02h 的回原速度正向运行，遇到原
点开关下降沿后停机。
6098h=22 动作说明：
① 原点开关处于无效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升
沿后，换向，寻找原点开关下降沿，再次换向，减速，以 6099h:02h 的回原速度反向运行，遇到原
点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，换向，减速，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
方式（6098h=23，24，25，26）：
此方式类似于回原方式 7，8，9，10。
不同的是，原点检出位置不是电机 Z 相信号，而是原点开关变化的位置。（请参照下图）
原点信号、正向限位信号未分配时，Homing error = 1。
机械原点：原点开关
减速点：原点开关
DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
122
使用原点开关信号、正向限位信号回原

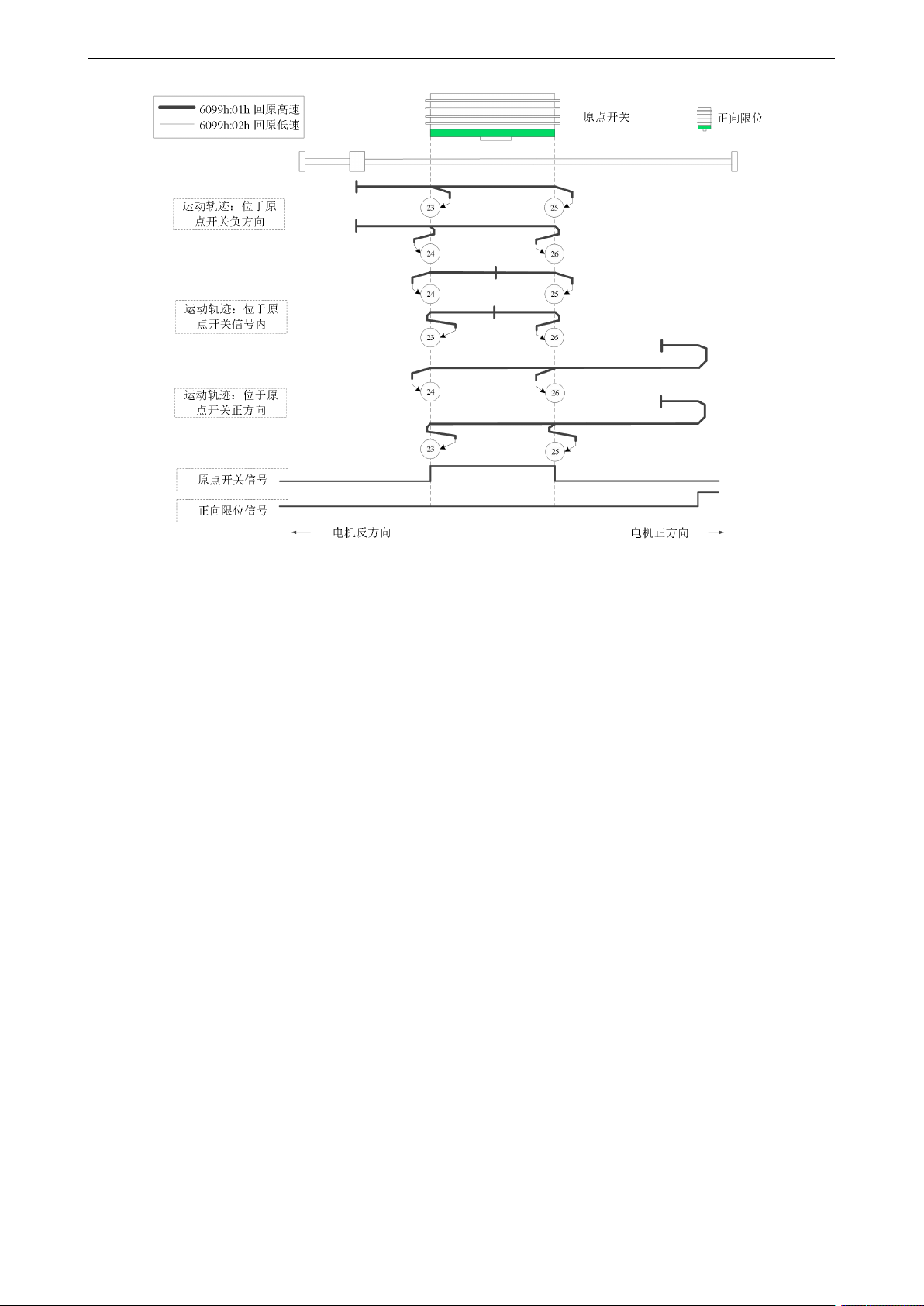

6098h=23 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升沿
后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，换向，寻找
原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原点开关下降沿后停
机。
6098h=24 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升沿
后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原点
开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，减速，换向，
以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
6098h=25 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇
