DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
11
脚。
2）仅绝对值电机适配线缆外挂电池盒，该电池盒内置一颗 3.6V/2.7Ah 大容量电池，且具有断电更
换电池功能，使用时间≥2 年。
1.3.2.2 动力线缆接口
伺服驱动器侧动力线引脚定义
电机型号
连接器外观
接口引脚定义
颜色
定义
MS6 系列 B1/B2/B4 电机
MS5全系列电机
棕
U
黑
V
蓝
W
黄绿
PE
MS6-B3电机、MS6G电机
颜色
定义
红
U
白
V
黑
W
黄绿
PE
蓝
BK+
棕
BK-
电机侧动力线缆焊线引脚定义

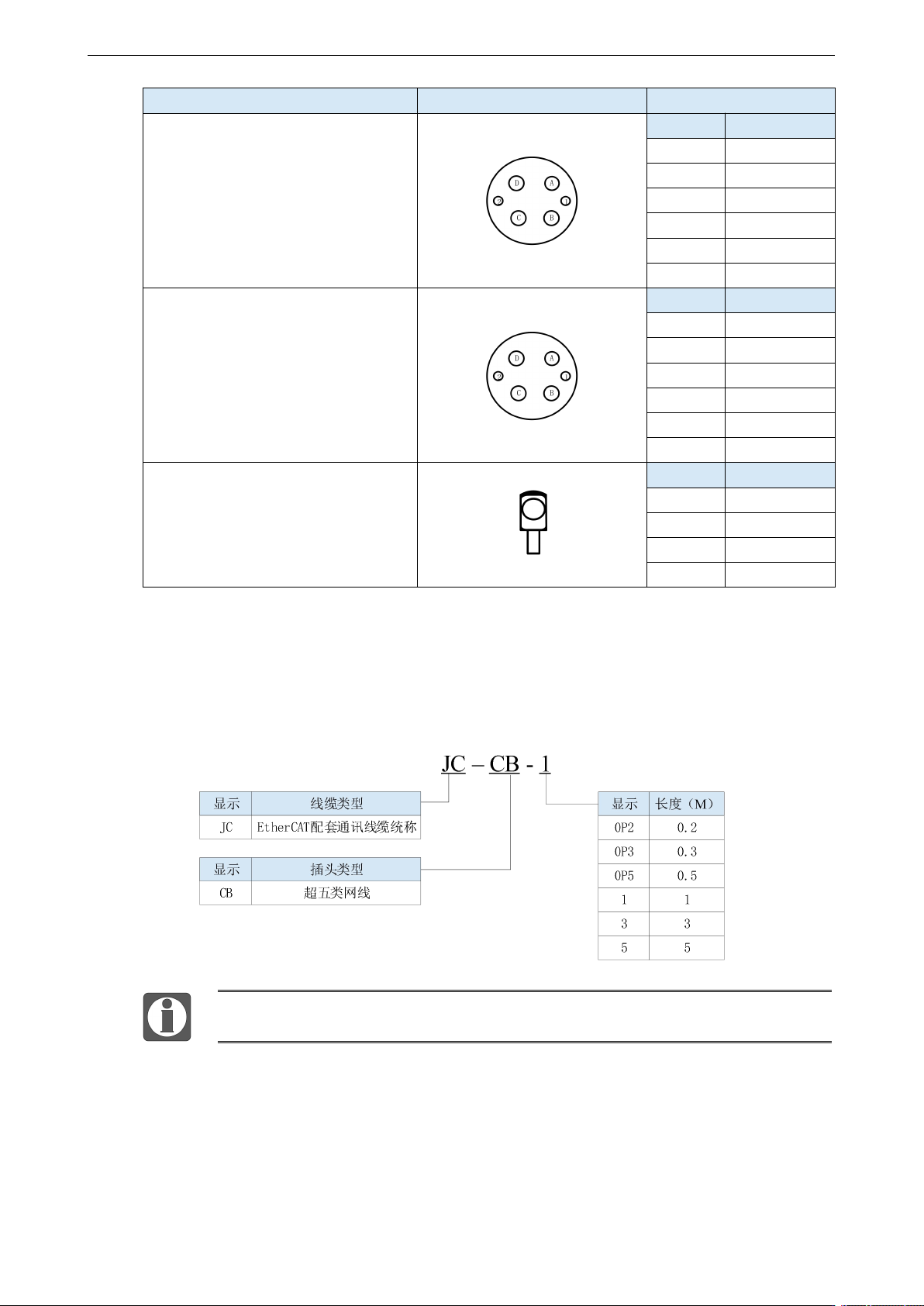

电机型号
连接器引脚
接口引脚定义
序号
定义
MS6-40、60、80 机座 B1/B4 电机
MS5-40、60、80机座S01电机
1
U
2
W
3
V
4
PE
MS6-40、60、80 机座 B1/B4 抱闸
电机
MS5-40、60、80机座S01抱闸电机
序号
定义
1
BK+
2
BK-
MS5-40、60、80机座S02电机
序号
定义
1
PE
2
U
3
V
4
W
5
BK+
6
BK-
MS6-40、60、80机座B2电机
序号
定义
1
U
2
W
3
V
4
PE
DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
12
电机型号
连接器引脚
接口引脚定义
MS6-40、60、80机座B2抱闸电机
序号
定义
1
U
2
W
3
V
4
PE
5
BK+
6
BK-
MS6-40机座B3电机
正出线 反出线
（使用视角）
序号
定义
1
W
2
V
3
U
4
PE
5
BK+
6
BK-
MS6-60、80机座B3电机
正出线 反出线
（使用视角）
序号
定义
1
U
2
V
3
W
4
PE
A
BK+
B
BK-
MS6-100、130、180 机座非中惯量非
抱闸电机
MS5-110、130、180 机座非抱闸电机
MS-110、130机座非抱闸绝对值电机
序号
定义
1
PE
2
U
3
V
4
W
MS6-100、130 机座非中惯量抱闸电
机
MS5G-130机座中惯量抱闸电机
序号
定义
1
PE
2
U
3
V
4
W
5
BK+
6
BK-
7
/
MS6G-110、130机座中惯量非抱闸电
机
序号
定义
A
W
B
V
C
U
D
PE
DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
13
电机型号
连接器引脚
接口引脚定义
MS6G-110、130 机座中惯量抱闸电机
序号
定义
A
W
B
V
C
U
D
PE
1
BK+
2
BK-
MS6、MS5-180机座抱闸电机
序号
定义
A
U
B
V
C
W
D
PE
1
BK+
2
BK-
220/265机座电机
颜色
定义
红
U
绿
V
蓝
W
黄绿
PE
抱闸引脚说明：
上述包含 BK+、BK-的引脚定义的线缆用于带抱闸电机，非抱闸电机线缆无此引脚。
1.3.3 EtherCAT 通讯线线缆型号
目前通讯线线缆的长度有 0.2 米，0.3 米，0.5 米，1 米，3 米，5 米，10 米，20 米。
