11.4.3 调试步骤

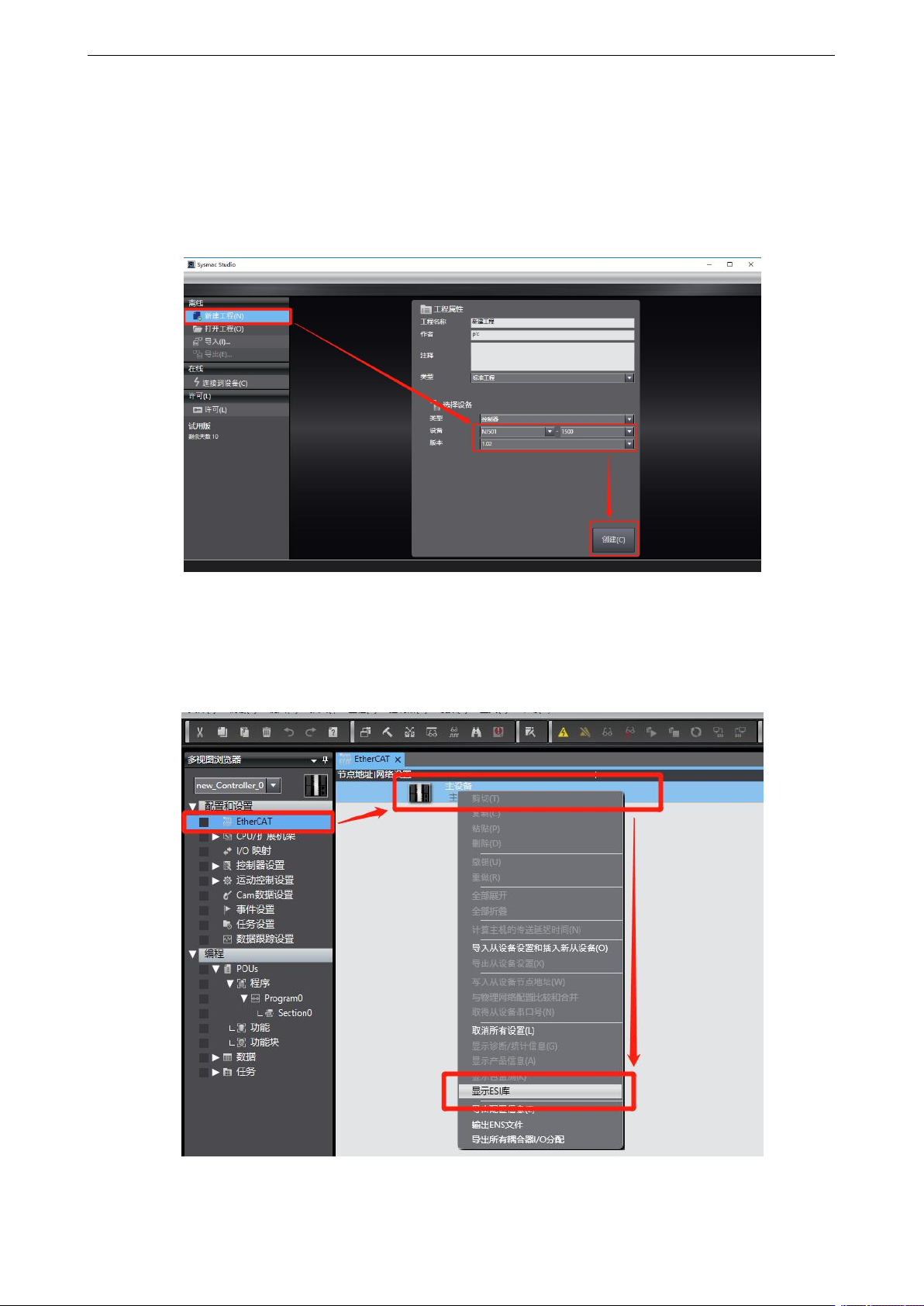

1）新建工程
打开 OMRON 上位机软件 Sysmac Studio。若首次使用选择“新建工程”，工程属性界面选择机型：
NJ501-1500，版本 1.02，点击“创建”生成编程界面。
2）添加 XML 文件
主界面双击“EtherCAT”，调出 EtherCAT 配置界面。初次使用，需要添加 XML 文件至库中。右
键“主设备”，选择“显示 ESI 库”。
然后在弹出的 ESI 库中我们需要添加 DS5C1 的 XML 文件。选择“该文件夹”，显示存放文件夹
DS5C1 系列伺服驱动器用户手册 11 通讯案例
318

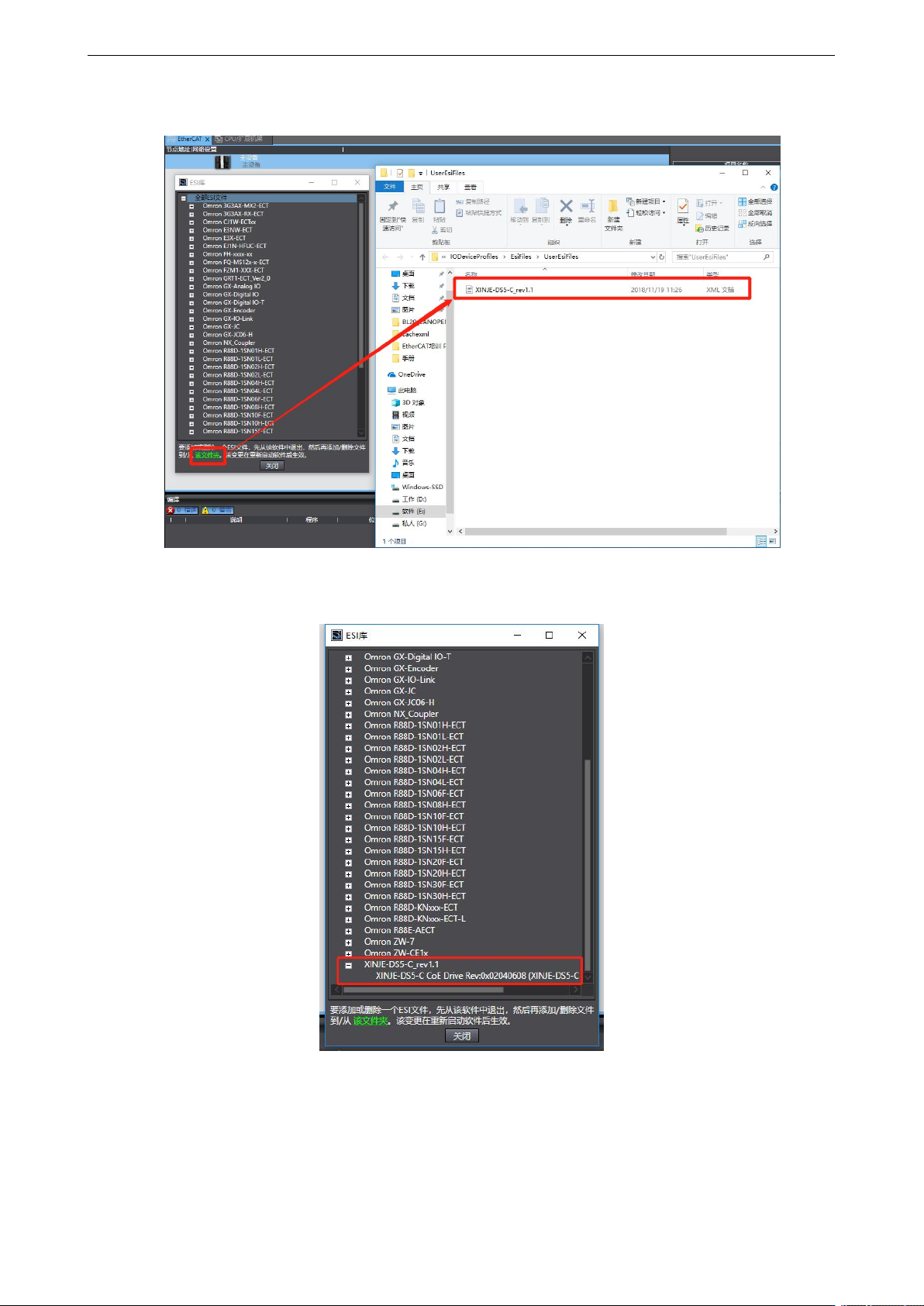

路径，路径文件夹中放入“XINJE-DS5C1-rev1.1”XML 类型文件。
最后关闭 Sysmac Studio 并重启软件，再次浏览“ESI 库”，库中已存在 XINJE-DS5C1 从站描述文
件。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
319
3）添加设备
界面右侧找到“XINJE-DS5C1 CoE Drive Rev”，双击添加至主设备下节点。
添加节点后，光标选中节点可显示当前节点 PDO 配置，选择“编辑 PDO 映射设置”，弹出界面中
左侧显示当前输出 PDO Mapping，右侧显示 PDO 条目，可根据需求添加或删除 PDO。添加 PDO
选择“添加 PDO 条目”，弹出窗口中显示可添加的 PDO 对象，选中后点击“确定”，再单击“应
用”，即添加成功。
