DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整
204

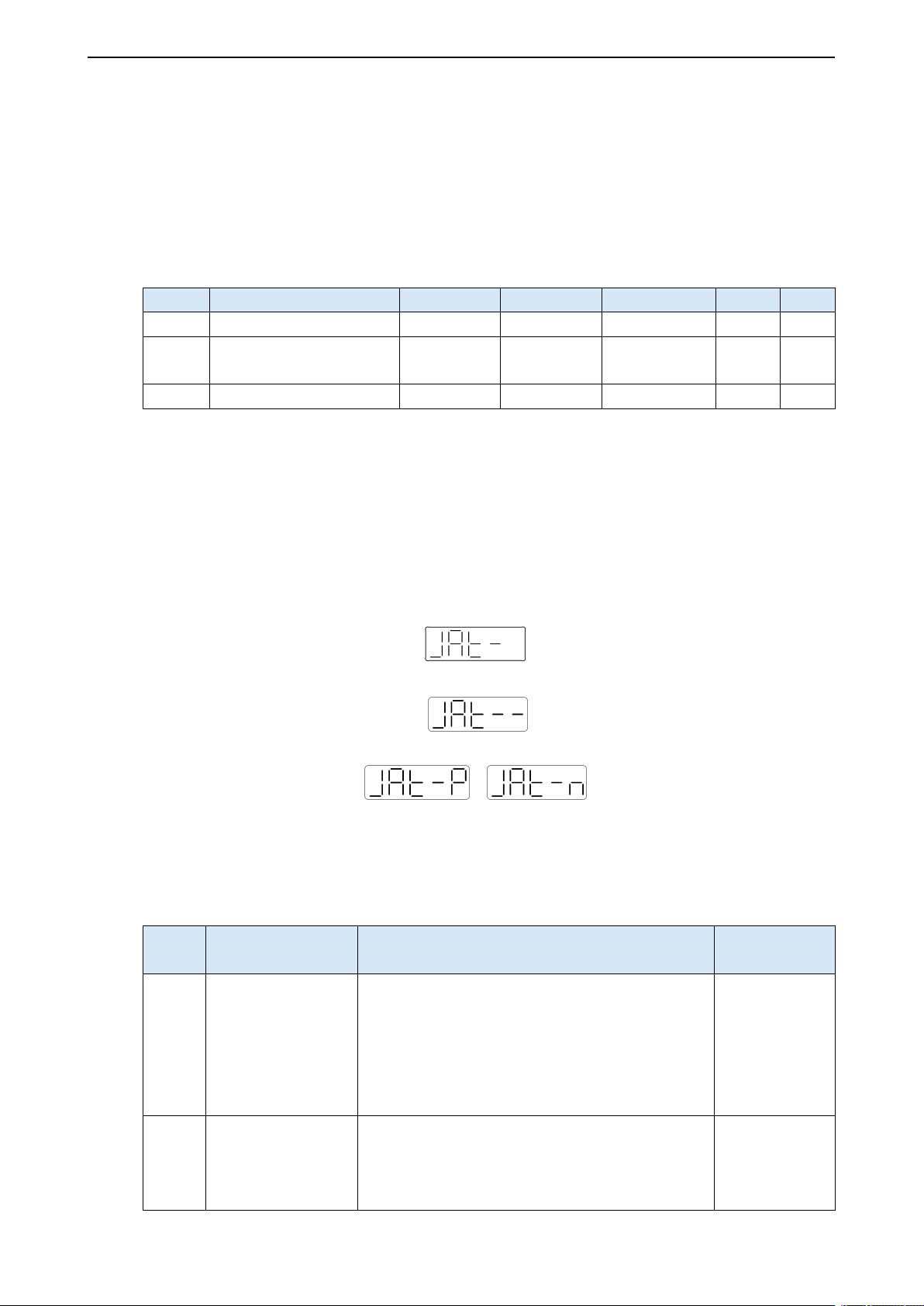

9.2.4 操作步骤
一、驱动器面板推定惯量步骤
1、参数配置
参数
含义
出厂设定
单位
设定范围
修改
生效
P2-15
惯量配置行程
100
0.01 圈
1～300
随时
即时
P2-17
惯量辨识和内部指令自
整定最高速度
0
rpm
0～65535
随时
即时
P2-18
惯量辨识起始惯量比
500
%
1～20000
随时
即时
P2-17 推荐参数为 500rpm 及以上，指令速度过低会导致惯量比辨识不准。
2、惯量辨识执行
惯量辨识前请使用 F1-00 点动功能确认伺服旋转方向，惯量辨识开始时由 INC 或 DEC 决定伺服运
行初始方向！
如果自适应默认参数下伺服抖动，请先切换至自适应大惯量模式（P2-03.3=1），保证伺服基本的
平稳运行后再进行惯量辨识！
伺服处于 bb 状态下进入参数 F0-07 显示：
短按 ENTER 键，开伺服使能，面板显示：
短按 INC 键正向运行或 DEC 键反向运行（只需选择其中一个），显示：
或
此时开始动作，在 P0-05=0 条件下（初始正方向），如果是短按 INC，则先正转再反转；若短按
DEC 则是先反转再正转。若惯量辨识成功，在正反运行几次后提示负载惯量比并自动写入 P0-07，
若惯量辨识错误，会显示出错代码；短按 STA/ESC 键退出面板惯量辨识操作。
面板惯量辨识错误报警
错误
代码
含义
可能原因及解决方案
可能原因
Err-1
电机转矩饱和
①初始惯量过小；在自适应模式下，切换至大惯
量模式 P2-03.3=1；在自整定模式下惯量辨识起
始惯量比 P2-18，调为当前的 2 倍；
②最高速度过大（P2-17），但建议不要低于
500rpm，指令速度过低会导致惯量比辨识不准；
③转矩限制过小（P3-28/29）
初 始 惯 量 过
小；最高速度
过大；转矩限
制过小
Err-2
推算惯量数值误差
过大
①最高限速过小（P2-17），但建议不要低于
500rpm，指令速度过低会导致惯量比辨识不准；
②推定惯量行程过小。建议 P2-15 惯量配置行程
最小不低于 50（0.5 圈），行程过小会导致推出
最 高 限 速 过
小；行程过小；
机 构 摩 擦 过
大；发生超程
DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整
205
错误
代码
含义
可能原因及解决方案
可能原因
的惯量比辨识不准；
③机构摩擦过大；
④发生超程
Err-3
驱动器内部行程计
算错误
推定惯量行程过小。建议 P2-15 惯量配置行程最
小不低于 50（0.5 圈），行程过小会导致推出的
惯量比辨识不准
联系厂家
Err-5
惯量辨识过程中发
生无法抑制的振动
发生无法处理的振动
发生无法处理
的振动
Err-6
驱动器当前未处于
bb 状态
①使能已经打开。P5-20 可以先设置为 0；
②驱动器报警时会出现。按 ESC 键退出整定界
面，查看是否存在报警
使能已经打开
或驱动器报警
时会出现
Err-7
惯量辨识过程中驱
动器发生报警
驱动器有报警，按 ESC 键退出整定界面，查看报
警代码，先解决报警再进行惯量推定
驱动器有报警

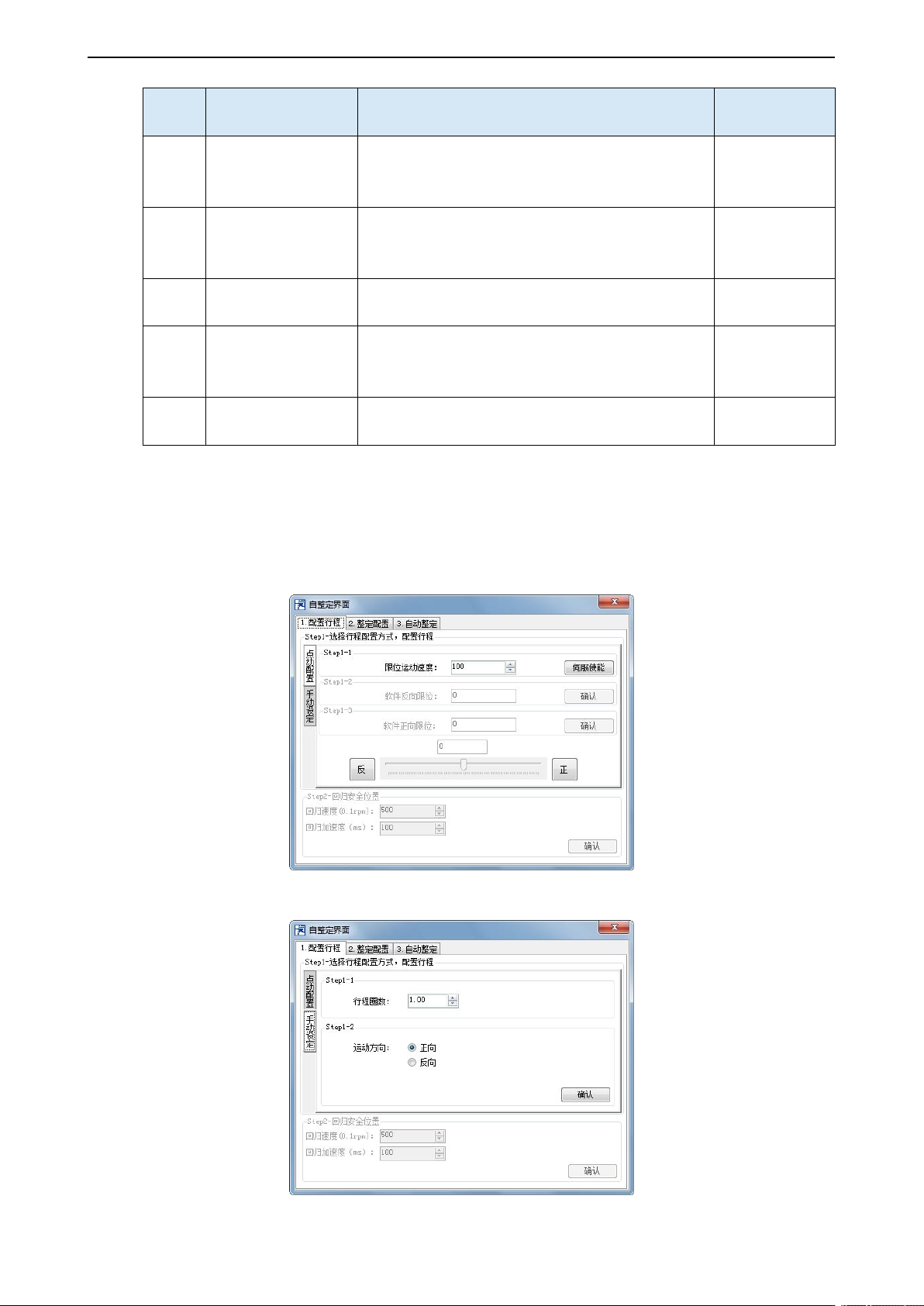

二、XinJeServo 推定惯量步骤
1
、
XinJeServo 主菜单画面点击【自整定】。
2
、
选择【点动配置】或【手动设定】配置惯量推定行程。
DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整
206

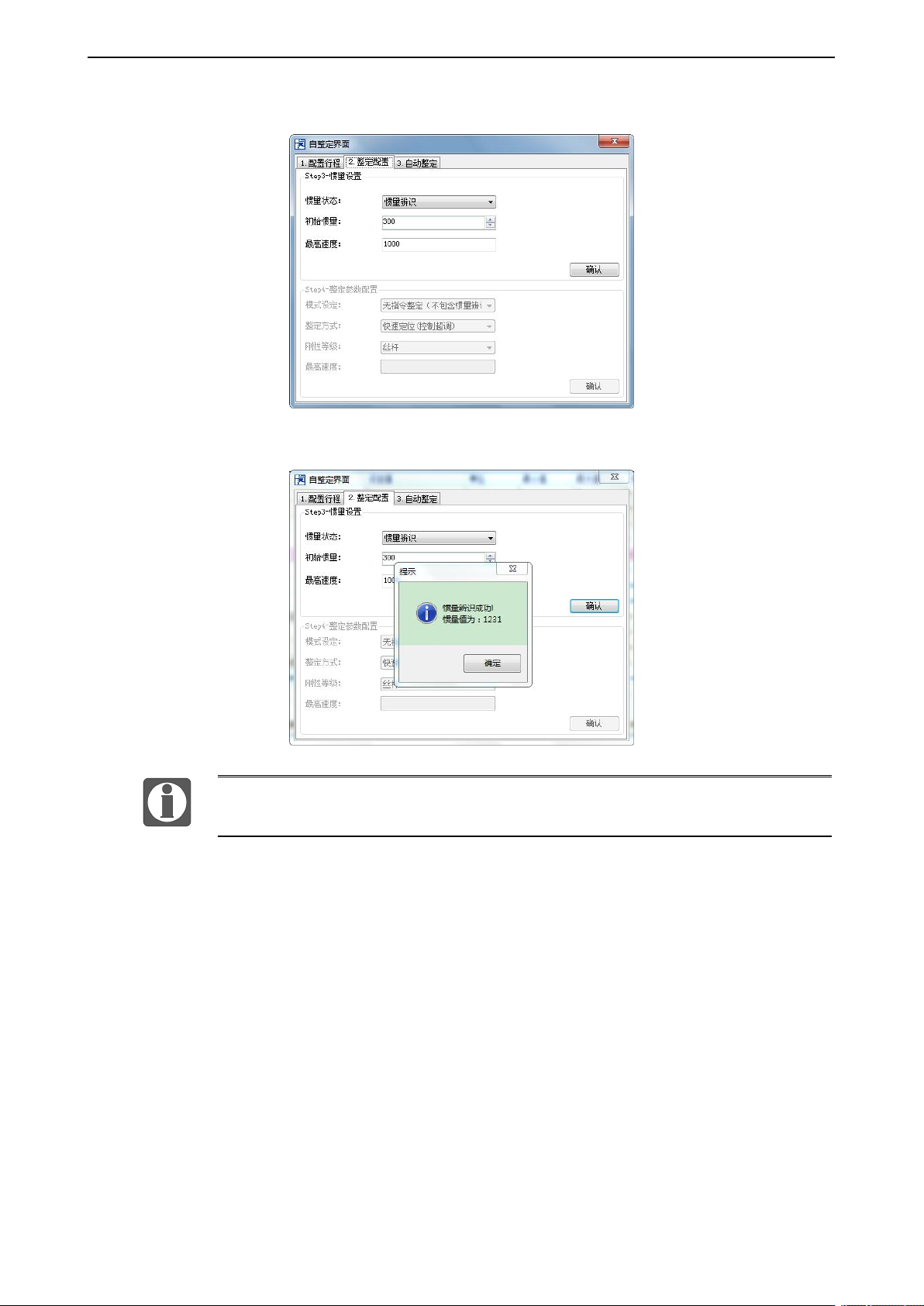

3
、
整定配置界面设置。
4
、
点击【确认】，开始推定惯量。
此时若直接关闭自整定界面，则驱动器仅配置惯量比参数；
XinJeServo 推定惯量的详细使用步骤参考 XinJeServo 的帮助文档。
