DS5C1 系列 伺服驱动器用 户手册 11 通讯案例 313 添加模拟电机 转动的视图， 并将此视图链 接到电机 轴。其添加、 链接方式同上 。 建立完成的视 图如下所示：
DS5C1 系列伺服驱动器用户手册 11 通讯案例
312

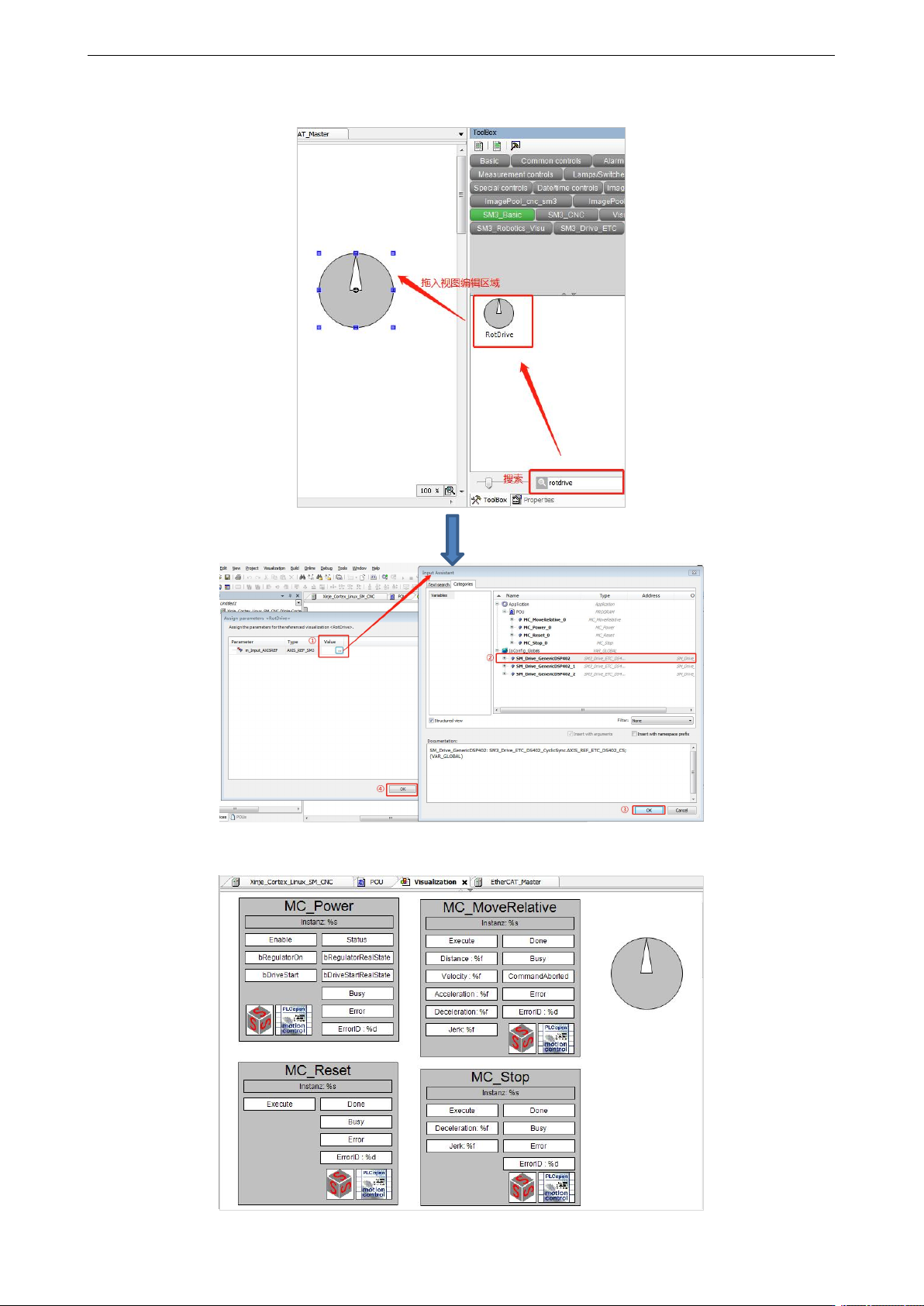

双击 Devices 一栏中的 Visualization，就可在视图界面添加所需的视图。例如可在工具栏中搜索
power，将使能功能的视图控件拖入视图画面中。
将控件拖入视图编辑区域时会自动弹出对话框 Assign parameters<VISU_MC_Power>，此时需将视
图控件链接到相应声明的变量。双击 Value 一栏，出现 并点击它，此时在新弹出的对话框中选
中声明的变量，然后点击 OK，Value 一栏中就会出现链接的变量名，最后点击 OK，即变量链接完
成。同理，其它视图控件如法炮制。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
313
添加模拟电机转动的视图，并将此视图链接到电机轴。其添加、链接方式同上。
建立完成的视图如下所示：
DS5C1 系列伺服驱动器用户手册 11 通讯案例
314

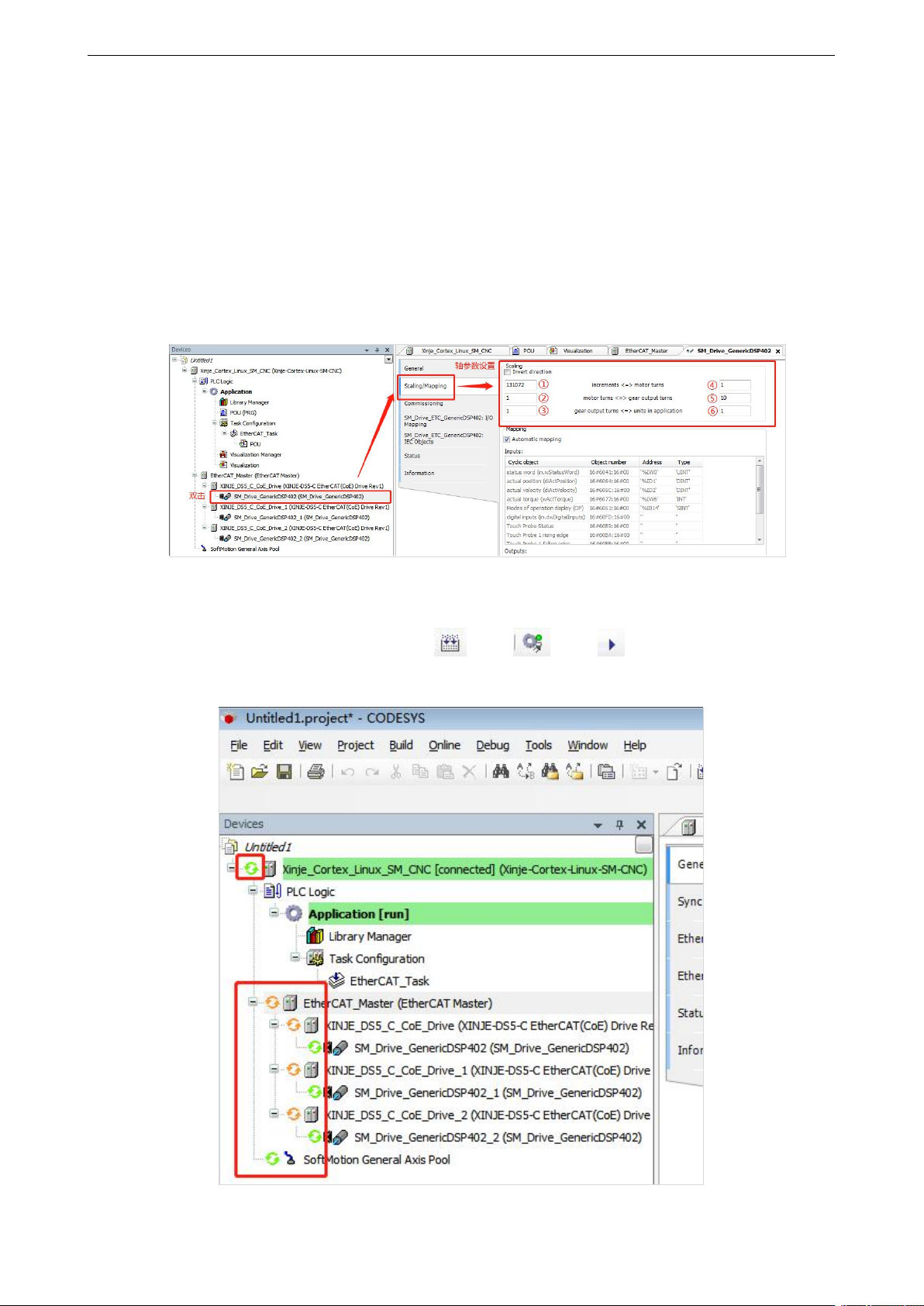

10）在线控制
轴的参数设置。双击轴 1，在 Scaling/Mapping 选项卡中对轴参数进行设置。①为设定编码器精度，
此例中连接的是 17 位编码器，因此填入 131072。
设置和输出的关系：系数=（④*⑤*⑥）/（②*③）
例：当输入输出关系系数为 10，MC_MoveRelative 功能块中的 Distance（距离）设置为 100 时，则
100/10*131072=131070，即设定的运行距离是 1310720 个脉冲，电机会转 10 圈。此时设置功能块
中的 Velocity（速度）数值为 10，则 10/10*131072=131072，即电机会以 131072/s 的速度运行。再
设置 Accelaration（加速度）的数值为 1000，则 1000/10*131072=13107200，即电机的加速度是
13107200/s²，减速度设置同理。
设置参数完毕后，需编译程序进行语法检查，程序检查无报错后就可登陆运行。登陆使应用程序与
目标设备建立起连接，并进入在线状态，能正确登陆的前提条件是要正确配置设备的通讯设置并且
应用程序必须是无编译错误的。依次执行 编译、 登陆、 运行，正常运行状态如下图所
示。
