DS5C1 系列伺服驱动器用户手册 11 通讯案例
285

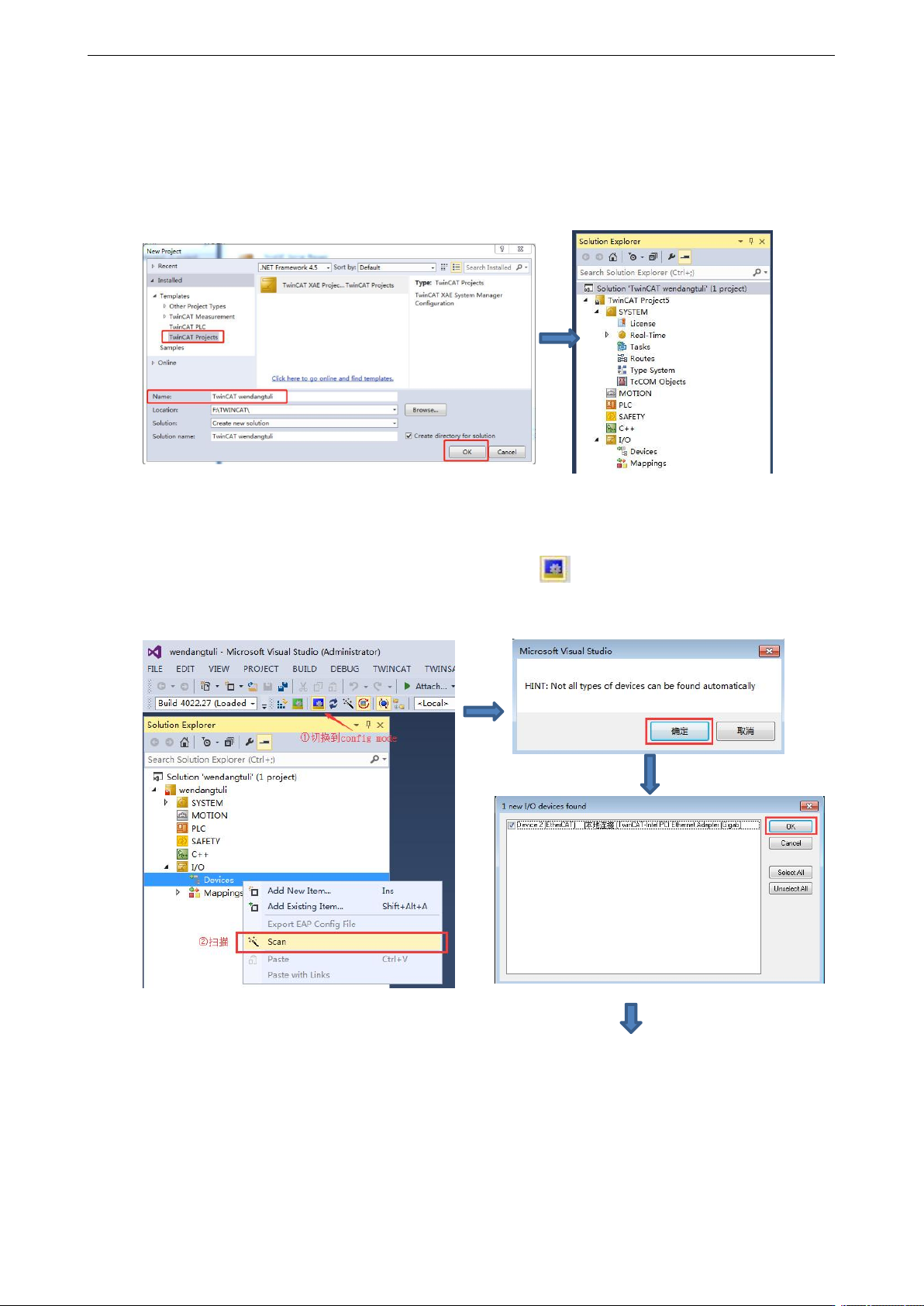

2）新建项目
双击打开 TwinCAT XAE（VS 2013）软件并新建一个项目：
（1）执行 FILE—NEW—Project；
（2）选择 TwinCAT Project，输入项目名称和项目保存路径后点击 OK，然后工程栏就会出现属性
资源管理器。
3）硬件扫描
此时如果控制器不是在 config 模式，需要点击这个图标 ，将控制器先切换到 config 模式，然
后右键 Device 点击 Scan 扫描 Ethercat 的从站。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
286
扫描到最后点击自动添加到 NC 模式。
扫描完成后可以在 MOTION 中看到一根 NC 轴 Axis1，对应伺服连接的电机，Device 中可以看到
扫描到的驱动器 DS5C1。
4）链接 NC 轴和物理轴
可以通过 Axis1-Settings-Link to 来选择 NC 轴所关联的物理轴，这个链接在扫描硬件的时候会自动
添加，也可以手动右键 Axis，点击 Append axis 添加轴，将 NC 轴手动链接到物理轴上，这个窗口
可以看到 NC 轴与物理轴的对应关系。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
287
5）通过 NC-Online 界面调试
（1）点击图标激活配置，将 TwinCAT 切换到运行模式，然后依次点击 MOTION- Axis1- Online，
可以在这里对伺服轴进行调试。
如果在 Online 选项卡里面看不到轴的当前位置，那么请确保电机型号添加以及激活
配等操作是否正常完成。
（2）点击 Set，手动勾选 Controller，Feed Fw，Feed Bw，并设置 Override（速度比），然后点击
OK，或者直接点击 ALL 对轴进行使能，自动设置速度比为 100%。
（3）若看到 Ready 状态打上勾，代表电机已使能。此时可通过 F1~F4 对轴进行点动操作，点动速
度在 Parameter 选项卡中的 Manual Velocity 中设置，默认速度为 100mm/s 和 600mm/s，分别对应慢
速点动和快速点动。
