DS5C1 系列 伺服驱动器用 户手册 7 EtherC AT 总线控制 模式 124 6098h=2 7 动作说明 ： ① 位于 原点开关负方 向： 开始 回原时， 以高速 （ 6099h:01h ） 开始反向回零， 遇到反向限位 后， 自 动换 向 高速 运行 ，遇 到 原 点开 关上 升沿 后 ，继 续 向前 ，直 至遇 到 原点 开 关下 降沿 后， 换 向 ，寻 找 原点开关上升 沿， 减速， 再次换向， 以 6099h …
DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
123
到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，自
动换向高速运行，遇到原点开关上升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h
的回原速度反向运行，遇到原点开关上升沿后停机。
6098h=26 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿后，换向，寻找原点开关上升沿，减速，再次换向，以
6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始正向回零，遇到正向限位后，自
动换向高速运行，遇到原点开关上升沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到
原点开关下降沿后停机。
方式（6098h=27，28，29，30）：
此方式类似于回原方式 11，12，13，14。
不同的是，原点检出位置不是电机 Z 相信号，而是原点开关变化的位置。（请参照下图）
原点开关、负限位未分配时，Homing error = 1。
机械原点：原点开关
减速点：原点开关

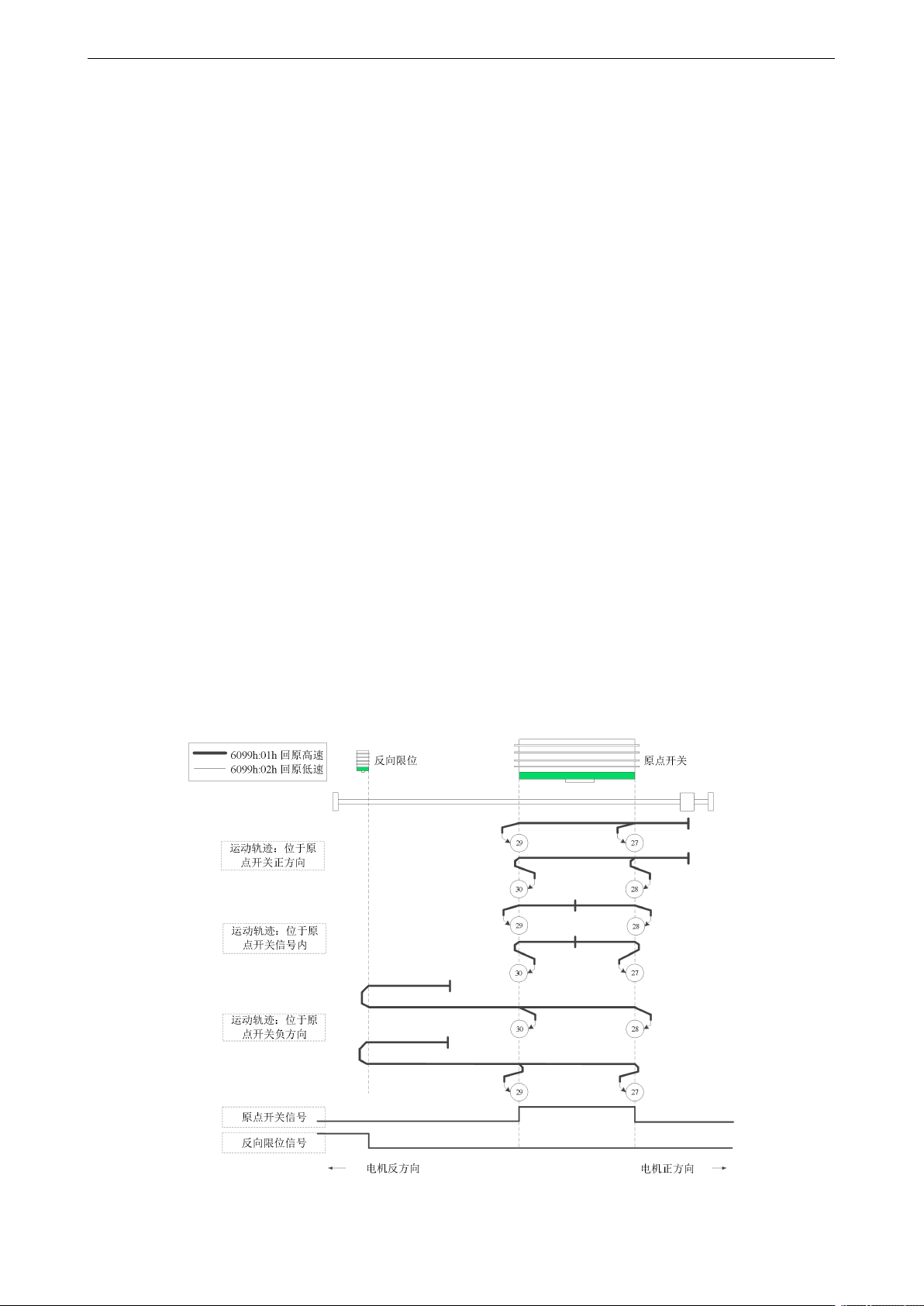

使用原点开关信号、反向限位信号回原
DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
124
6098h=27 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，换向，寻找
原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停
机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度正向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关下降沿后停机。
6098h=28 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，继续向前，直至遇到原点开关下降沿后，减速，换向，
以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始正向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原点
开关上升沿后停机。
6098h=29 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，换向，寻找原点开关下降沿，减速，再次换向，以 6099h:02h
的回原速度正向运行，遇到原点开关上升沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，减速，换向，以 6099h:02h 的回原速度正向运行，遇到原点开关上升沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿，减速，换向，以 6099h:02h 的回原速度正向运行，遇到
原点开关上升沿后停机。
6098h=30 动作说明：
① 位于原点开关负方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到反向限位后，自
动换向高速运行，遇到原点开关上升沿后，减速，换向，以 6099h:02h 的回原速度反向运行，遇到
原点开关下降沿后停机。
② 原点开关处于有效状态：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关下降
沿后，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h 的回原速度反向运行，遇到原
点开关下降沿后停机。
③ 位于原点开关正方向：开始回原时，以高速（6099h:01h）开始反向回零，遇到原点开关上升沿
后，继续向前，直至遇到原点开关下降沿，换向，寻找原点开关上升沿，减速，再次换向，以 6099h:02h
的回原速度反向运行，遇到原点开关下降沿后停机。
DS5C1 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
125
方式（6098h=33、34）：
使用方法 33 或 34，回原点方向分别为负值或正值。原始位置位于选定方向的附近的 Z 相处。
机械原点：电机 Z 相信号
减速点：无
原点在 Z 相信号上
6098h=33 动作说明：
开始回原时，以 6099h:02h 的回原速度反向运行，遇到第一个电机 Z 相信号停机。
6098h=34 动作说明：
开始回原时，以 6099h:02h 的回原速度正向运行，遇到第一个电机 Z 相信号停机。
方式 35（6098h=35）、37（6098h=37）：
在回原 35，37 的模式下，触发原点回零动作后，当前位置即为原点。
机械原点：触发位置
所有回原方式均需通过回原动作指令触发后生效。
