DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整

232

2）模型环功能开关

参数

含义

出厂设定

修改

生效

P2-47

n.□□□0

模型环关闭

n.□□□0

随时

即时

n.□□□1

模型环开启

以 DS5 系列伺服自整定模式，使用 750w 伺服 5 倍负载惯量为例：



模型环功能关闭（柔和模式）

低刚性、低响应

高刚性、中响应

负载惯量比 P0-07：500%

速度环增益 P1-00：200

速度环增益 P1-00：800

速度环积分 P1-01：3300

速度环积分 P1-01：825

位置环增益 P1-02：200

位置环增益 P1-02：700

现象：运行抖动，响应慢

现象：运行平稳、响应较快

 模型环功能开启（快速定位或快速定位（控制超调））

低刚性、低响应

高刚性、低响应

高刚性、高响应

负载惯量比 P0-07：500%

速度环增益 P1-00：200

速度环增益 P1-00：800

速度环积分 P1-01：3300

速度环积分 P1-01：825

位置环增益 P1-02：200

位置环增益 P1-02：700

模型环增益 P2-49：300

模型环增益 P2-49：4000

现象：运行抖动，响应慢

现象：运行平稳、响应慢

现象：运行平稳、响应快

上述曲线图仅表示参数效果示意，并不表示真实运行的曲线。

DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整

233

9.8.2 转矩扰动观测

扰动观测器通过检测并估算系统所受到的外部扰动转矩，在转矩指令上加以补偿，可降低外部扰动

对伺服的影响，提升抗扰动能力。

在自整定模式中选择柔和模式，则会自动关闭扰动观测器，同时扰动观测器增益不会改变；若选择

快速定位或快速定位（控制超调），则会自动打开扰动观测器开关，并修改扰动观测器增益为 85。

该功能相关参数无需用户手动设置。

参数

含义

出厂设定

修改

生效

P2-00

n.□□□0

扰动观测器关闭

n.□□□1

伺服 bb

即时

n.□□□1

扰动观测器开启

参数

含义

出厂设定

单位

设定范围

修改

生效

P2-41

扰动观测器增益

0～100

随时

即时

9.8.3 增益切换

3770 版本及之后支持增益切换功能。

参数

含义

出厂设定

单位

修改

生效

P1-14.0

□□□

：增益切换功能开

关

0：SI 端子切换增益有效（增

益切换条件参数不生效）

：按照增益切换条件进行增

益切换

2：预留

随时

即时

P1-14.1

n.□□X□

□□

□：增益切换条件选

择

0：第 1 增益固定

：使用外部

端子切换

：转矩指令大

3：速度指令大

4：速度指令变化大

：

[

保留

]

：位置偏差大

7：有位置指令

8：定位完成

：实际速度大

：有位置指令

实际速度

P1-15

增益切换等待时间

随时

即时

P1-16

增益切换等级阈值

随时

即时

P1-17

增益切换等级阈值的滞环

随时

即时

DS5C1 系列伺服驱动器用户手册 9 伺服增益的调整

234

参数

含义

出厂设定

单位

修改

生效

P1-18

位置环增益切换时间

随时

即时

说明：

① 增益切换等待时间，仅在第 2 增益切换回第 1 增益的过程中生效

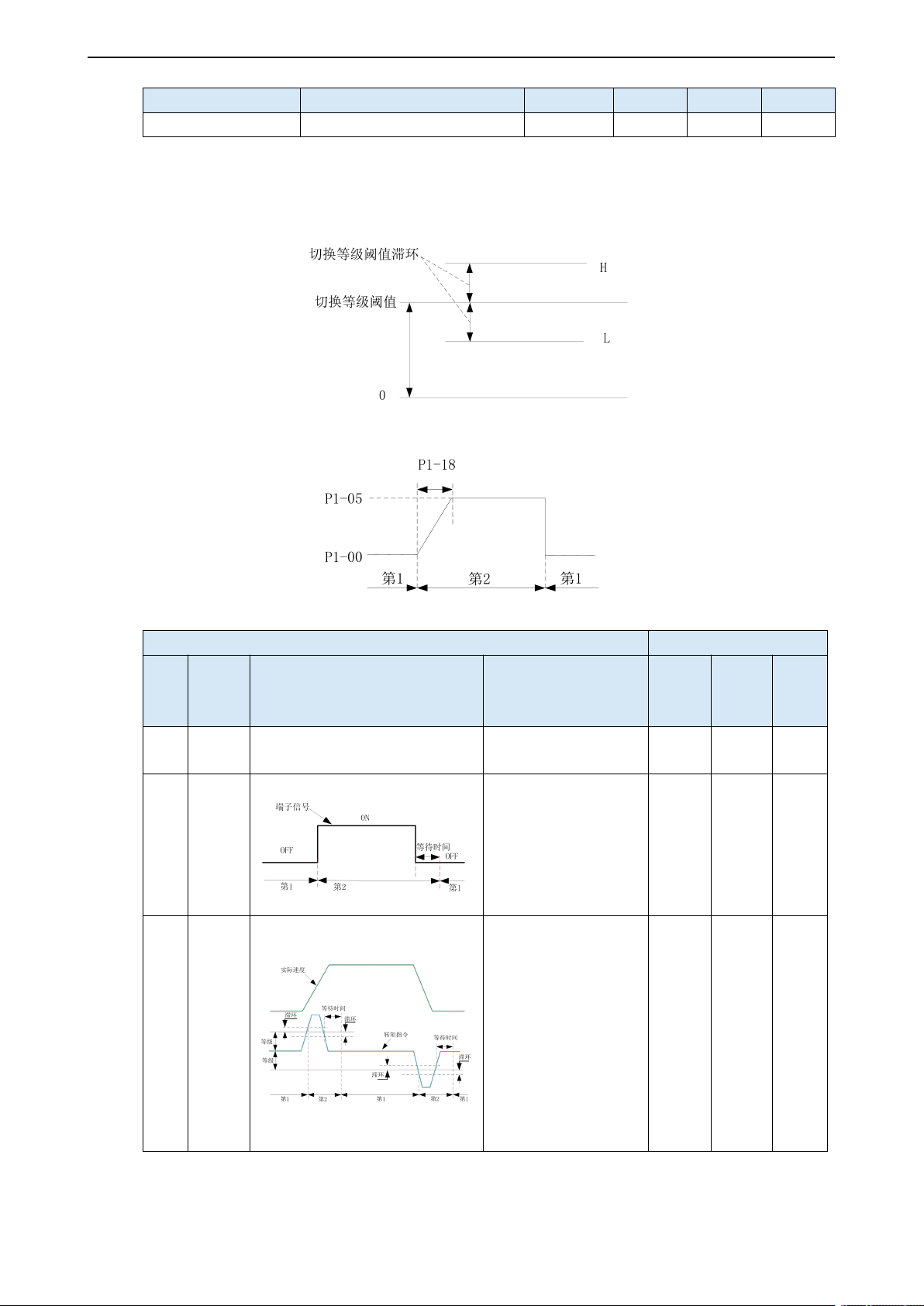

② “增益切换等级阈值滞环”的定义如下图所示：

③ “位置增益切换时间”说明：

④ 增益切换条件说明

增益切换条件设定
