DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
16

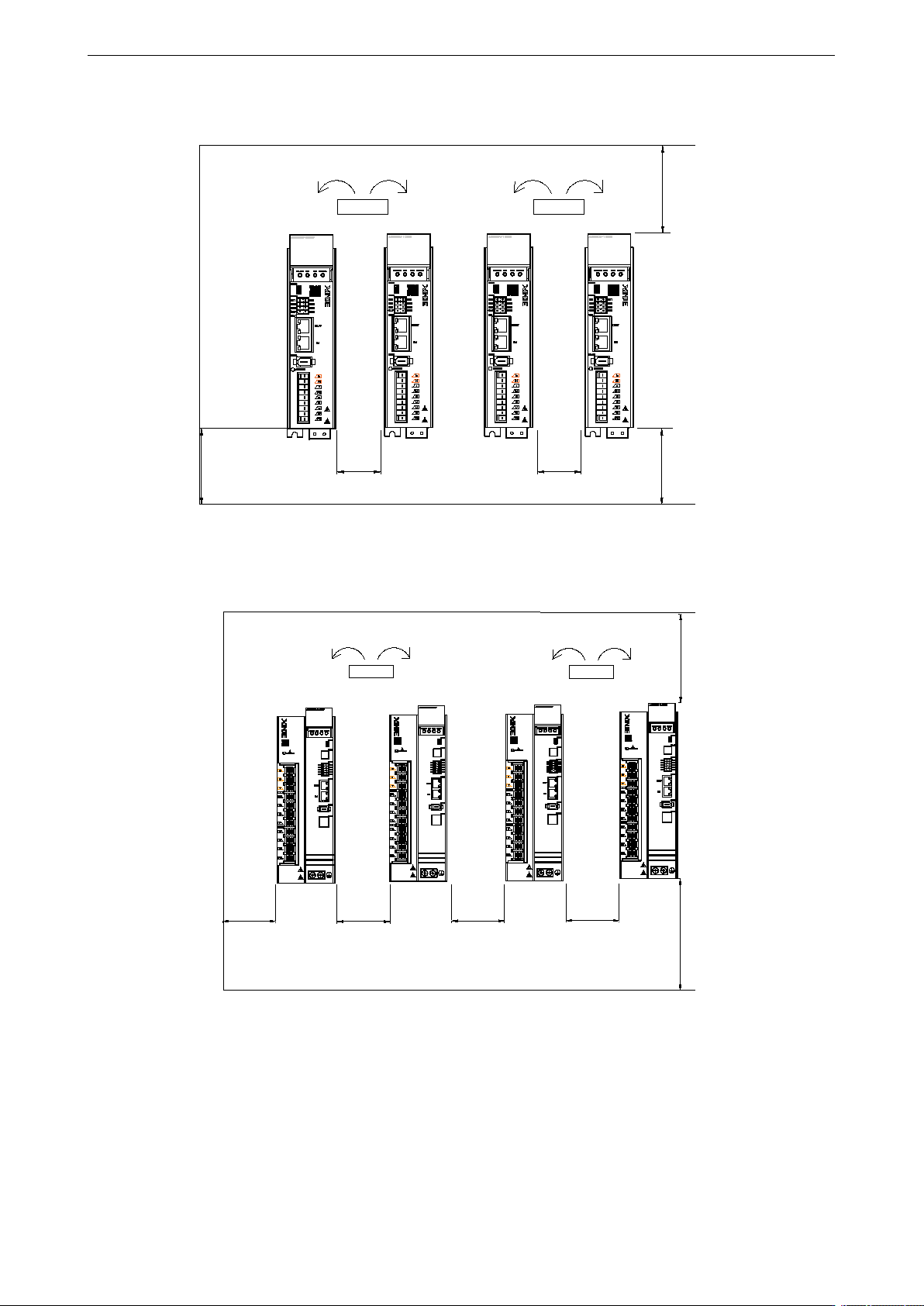

3kW及以下驱动器
30mm以上
10mm以上 10mm以上
50mm以上
50mm以上
风扇 风扇
40mm以上
40mm以上
40mm以上
80mm以上
80mm以上
40mm以上
风扇
风扇
5.5、7.5kW驱动器
40mm以上
40mm以上
40mm以上
80mm以上
80mm以上
40mm以上
风扇
风扇
DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
17

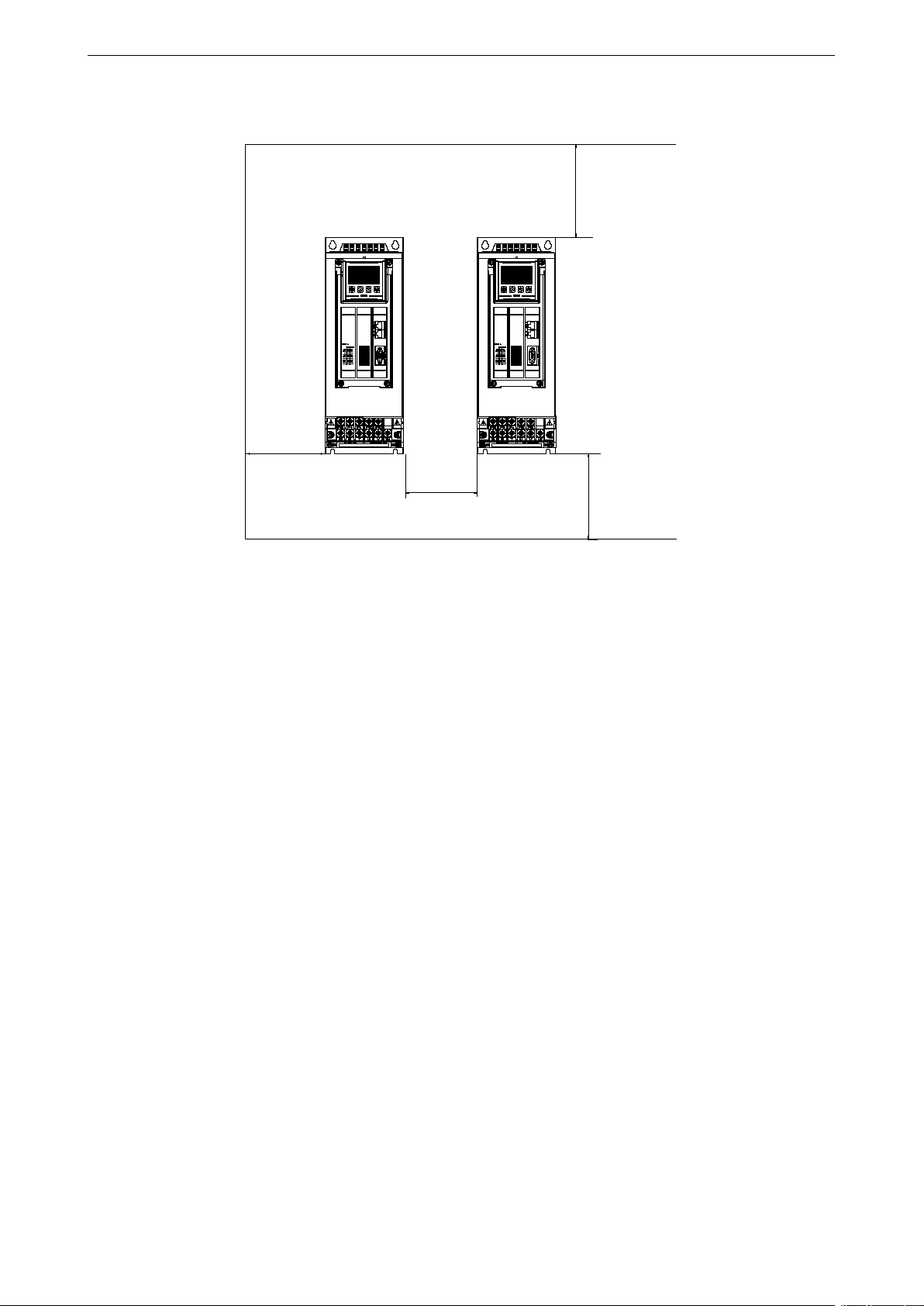

11kW及以上驱动器
50mm以上
100mm以上
50mm以上
100mm以上
伺服驱动器的朝向
安装时，请使伺服驱动器的正面（操作人员的实际安装面）面向操作人员，并使其垂直于墙壁。对
于底部配有制动电阻的驱动器，请注意安装面的散热，避免驱动器过热，产生火灾。
冷却
为保证能够通过风扇以及自然对流进行冷却，请参照上图，在伺服驱动器的周围留有足够的空间。
并排安装时
如上图所示，在安装柜内并排安装驱动器时，3kW及以下驱动器在横向两侧各留10mm以上，在纵
向两侧各留50mm以上的空间。11kW及以上驱动器需横向两侧距离安装柜50mm以上，纵向两侧距
离安装柜100mm以上。另外，为了不使伺服驱动器的环境温度出现局部过高的现象，需使控制柜
内的温度保持均匀。
控制柜内的环境条件
伺服驱动器的工作环境温度：-10～+55℃（-10~45℃无需降额，温度超过 45℃时需降额使用，
每升高 1℃，需降额 2%）
湿度：90%RH（相对湿度）以下。
震动：4.9m/s
2
。
请不要使其发生冻结、结露等现象。
为了保证长期使用的可靠性，请在低于 50℃的环境温度条件下使用。
DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
18
2.2 伺服电机的安装
MS系列伺服电机，可以采取水平方向或者垂直方向进行安装。但是，如果错误安装，或者安装在
不合适的地方，则会缩短电机的寿命，或引发意想不到的事故。请按照下述的注意事项，进行正确
安装。

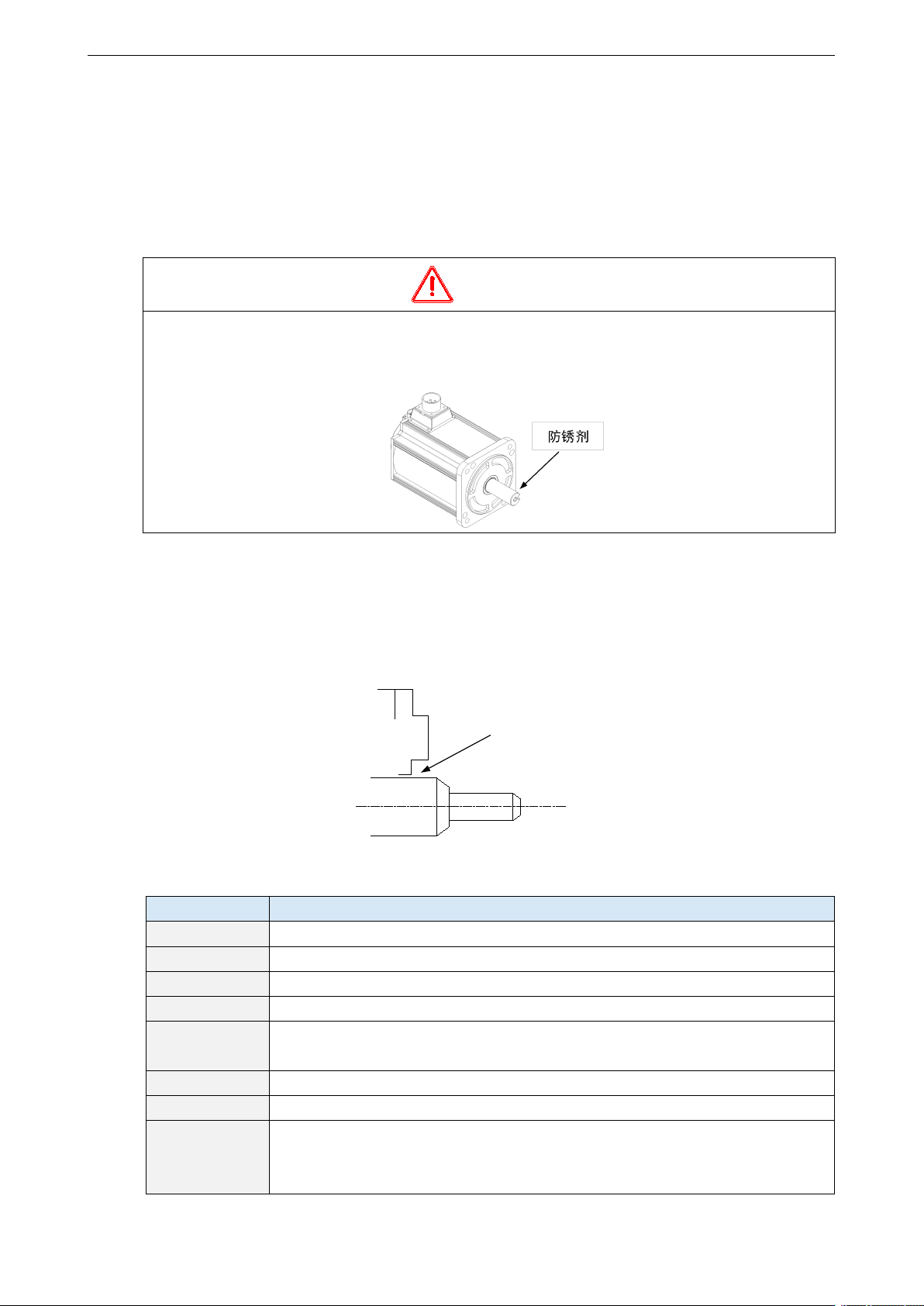

注意
1． 在轴端部涂抹有“防锈剂”，安装电机前，请用浸过“稀释剂”的布将“防锈剂”擦拭干净。
2． 在擦拭防锈剂时，请不要让稀释剂接触伺服电机的其它部分。
2.2.1 环境条件
若设备安装环境存在滴水风险（不含电机轴端），请核实电机主体防护等级是否符合工况要求。
当电机轴贯通部位可能接触油液飞溅时，必须选用配备油封的伺服电机。
MS系列伺服电机是以室内使用为对象的，请在符合下述安装条件的环境下使用：
项目
描述
使用环境温度
-10℃~40℃（不结冻）
使用环境湿度
20%~90%RH（不结露）
储存温度
-20℃~60℃
储存湿度
20%~90%RH（不结露）
耐振动（振动加
速度）
径向：49m/s
2
轴向：24.5m/s
2
海拔高度
最高 2000m，高于 1000m 时请降额使用（每高 100m 降额 1%）
冷却方式
风冷/液冷/自然冷却
防护等级
IP65
（
MS5 电机，MS6 非 40/60/80 法兰电机）
IP66（MS6-40/60/80 法兰电机）
IP67（MS6-B3/B4、MS6G 电机）
轴贯通部
