DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
22
2）油污场合、潮湿场合
建议选配接头为航空插头的线缆，不提倡选用安普接口线缆。
现场已使用安普接口线缆需做相应防护（打玻璃胶/绑绝缘布等）。
使用特种线缆。
3）干扰、大电流/大功率场合（如焊机设备）
电机正确接地。
大电流设备分开接地。
合理布线。如强弱电线缆分离。
将编码器线缆用金属屏蔽层屏蔽/加磁环抗干扰。
4）低温/高温场合
选择符合使用条件的线缆（特种线缆）。
2.3.2 信捷线缆规格
1）信捷线缆材质组成

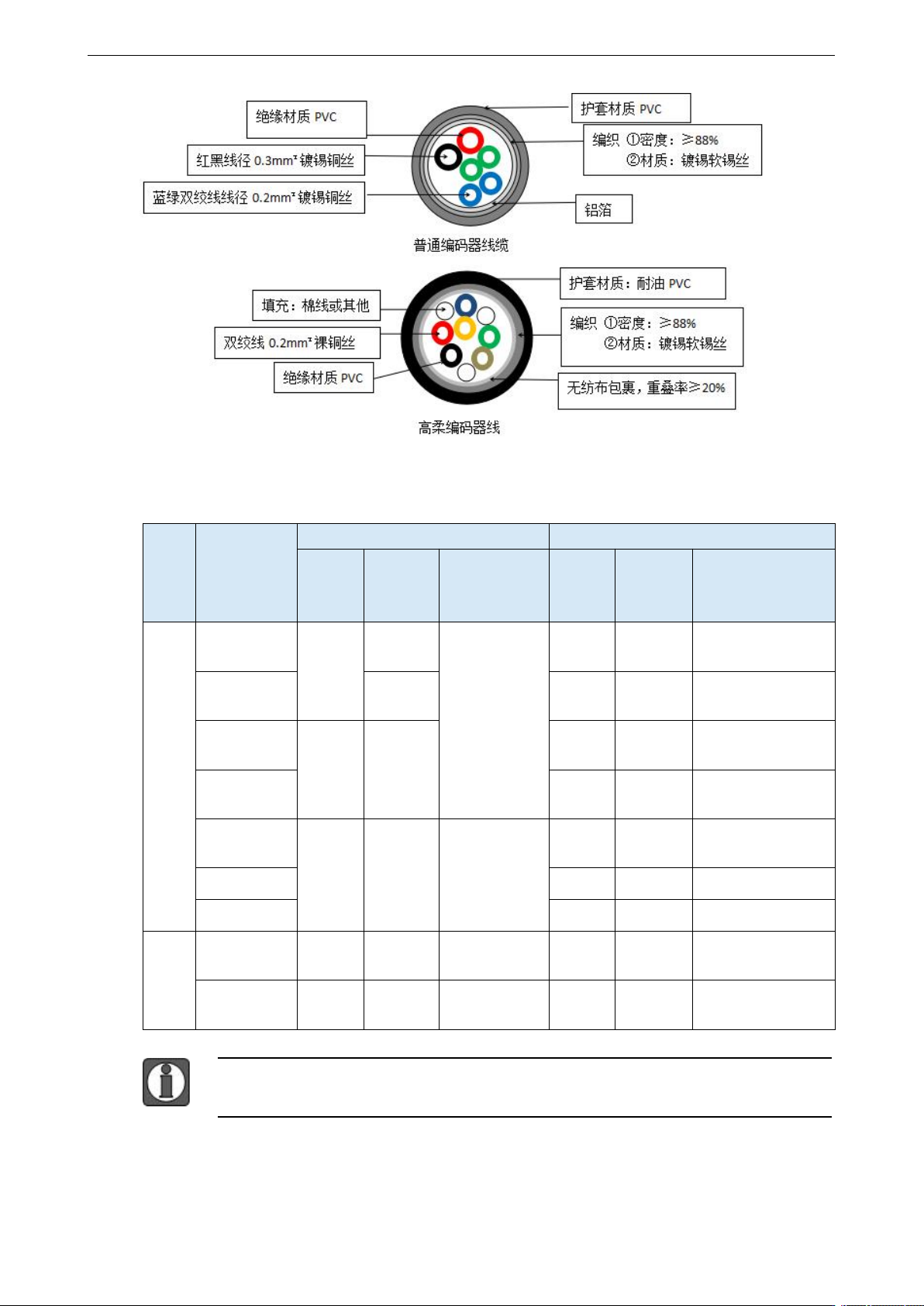

线缆（编码器、动力线缆）横截面剖图，针对内剖图对线皮材质、线径、线芯材质屏蔽层材质等做
出对应介绍。
DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
23
2）线径规格
长度
法兰
编码器线径
动力线线径
类型
整体线缆
线径
（mm）
单独线缆
线径分类
（mm
2
）
类型
整体线缆
线径
（mm）
单独线缆
线径分类
（mm
2
）
15 米
及以下
80 法兰及以下
普通不带
电池盒
/带电池
盒
5.8/6.4
3P*0.2mm²
普通/
高柔
7.2/7.0
4*0.75mm²
110、130 法兰
6.2/6.2
普通/
高柔
9.4/9.6
4*1mm²
180 法兰
2.9kW\3kW
高柔
6.2
普通/
高柔
11.4/11.9
4*2mm²
180 法兰
3kW 以上
普通/
高柔
14.5/15.6
4*6mm²
220 法兰
22kW 及以下
高柔
7.9
4P*0.2mm²
普通
19.8
4*10mm²
32kW
普通
20
3*12mm²+1*4mm²
45kW
普通
29
3*30mm²+1*16mm²
15~30
米
180 法兰及以
下
普通/
高柔
7.8/6.8
2P*0.2mm²+1P
*0.34mm²
/
/
/
220 法兰
高柔
7.9
3P*0.2mm²+1P
*0.4mm²
/
/
/
15m 及以上编码器线缆中的电源线（5V 和 GND）线径要加粗，防止长距离线束导致
电压衰减影响编码器信号传输。
DS5C1 系列伺服驱动器用户手册 2 伺服系统的安装
24
3）线缆技术规格
线缆类型
线缆性能规格
线缆安装规格
耐温
耐压
固定安装
移动安装
普通线缆
-20℃~80℃
2000V/min
≥5*D
/
高柔线缆
-20℃~80℃
2000V/min
若行程≤2m 且 R≥7.5*D，则 N≥300 万次；
若行程≤2m 且 R≥10 *D，则 N≥500 万次；
注：D 表示成品线径，R 表示弯曲半径，N 表示耐折弯次数。
