DS5C1 系列伺服驱动器用户手册 11 通讯案例
320
添加完成后如下图所示:
4)运动控制轴设置
双击“运动控制设置”,右击“轴设置”,选择“添加——运动控制轴”。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
321

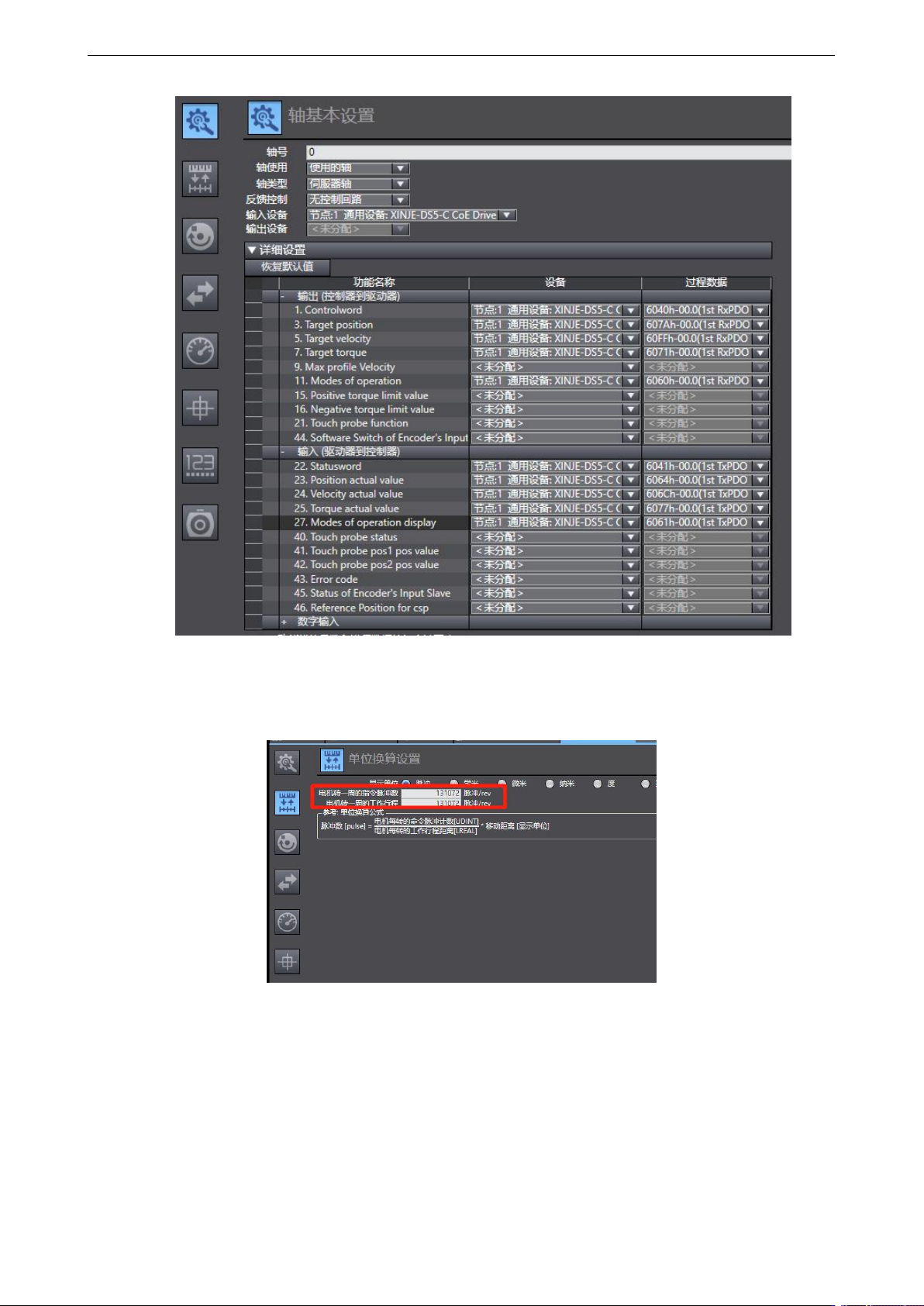

双击“MC_Axis000”,引出轴设置界面。界面分为多个子界面。“轴基本设置”界面中选择“轴
类型——伺服器轴”,“输入设备”选择“节点 1DS5C1”。
单击“详细设置”,展开配置模块,功能名称需要一一对应到设备上的 PDO 映射条目。此处需
动添加,漏添、错添都将影响该参数后续使用。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
322
“单位换算设置”中,“电机转一周的指令脉冲数”正确填写电机编码器线数,此处范例使用 17
位编码器,则修改为 131072。“电机转一周的工作行程”为电机一转当量行程,此处范例修改为
131072,默认齿轮比 1:1
5)编写“往返运动”程序
编程界面说明依次选中“编程——POUs——程序——Program0——Section0”,双击Section0
引出编程界面。默认 Program0 为梯形图编程,若选择 ST 编程可右键“程序——添加——ST”。
“工具箱”一栏可添加各种梯形图元素
