DS5C1 系列伺服驱动器用户手册 11 通讯案例
301

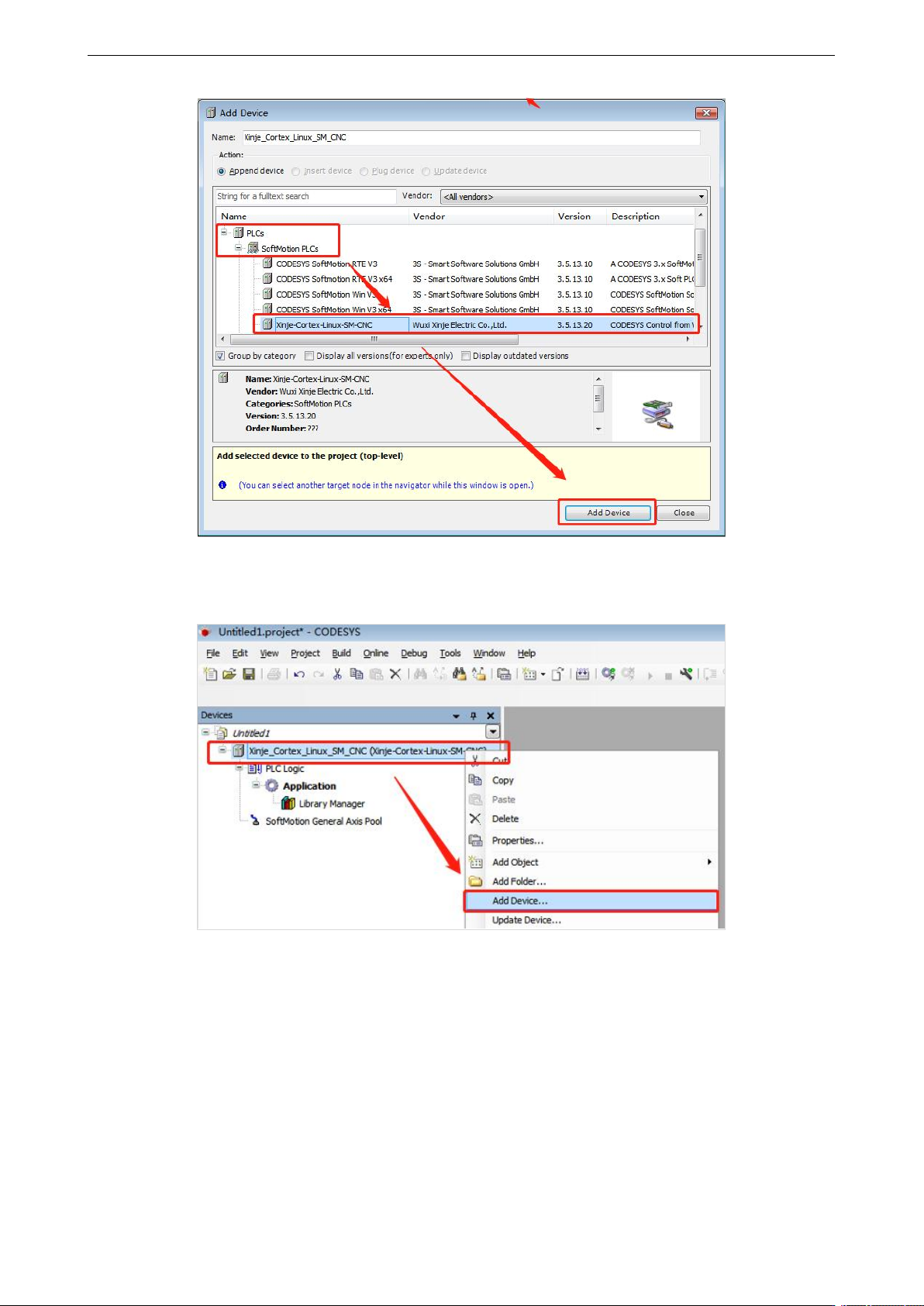

添加 PLC 完成后，在界面右侧就会出现设备管理器，选中 Xinje –Cortex-Linux-SM-CNC 右击，点
击 Add Device 添加设备。

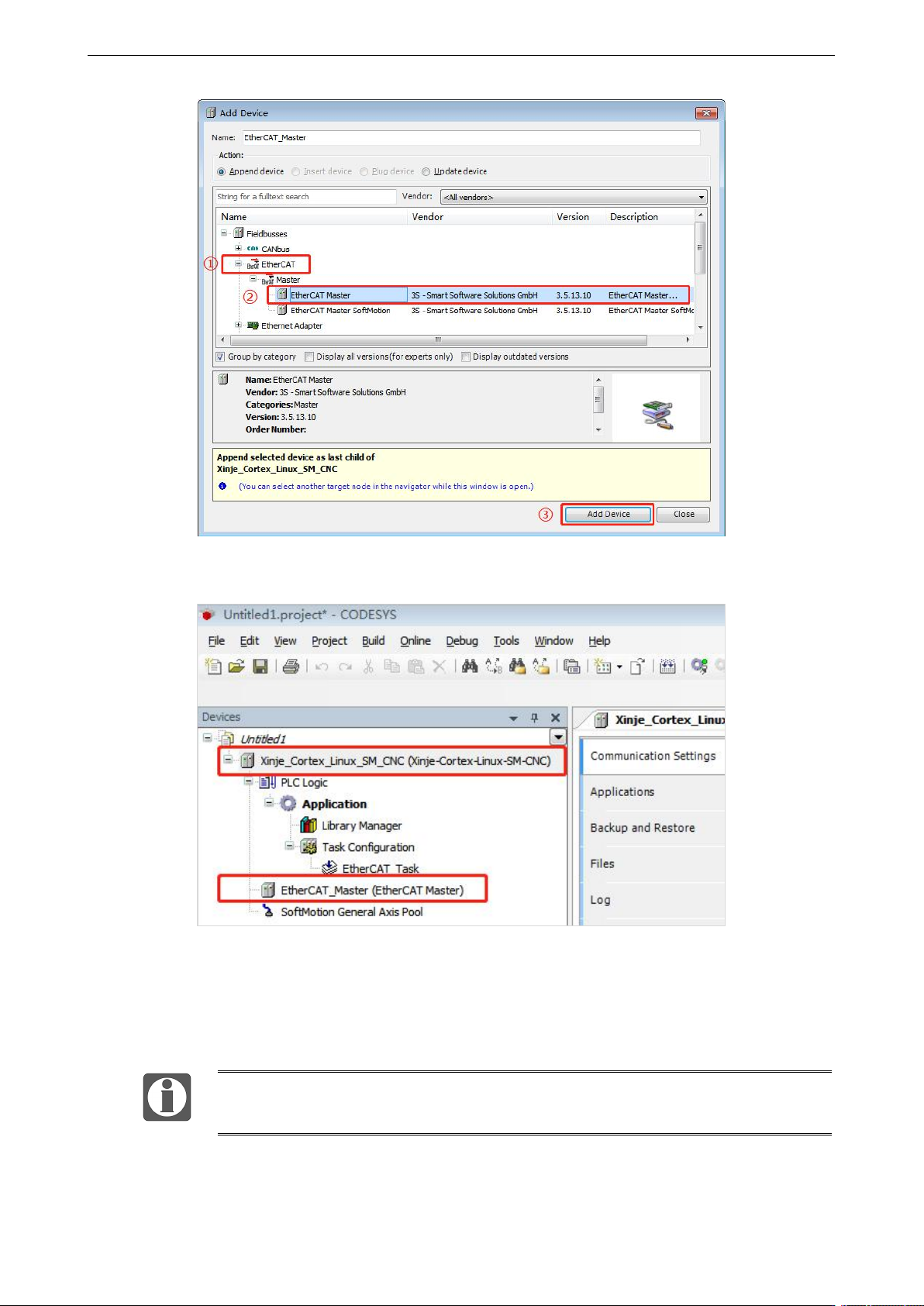

在“Add Device”对话框中选择“EtherCAT—Master—EtherCAT Master”，最后点击 Add Device
添加。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
302
添加设备完成，如下图所示：
4）网关通讯设置

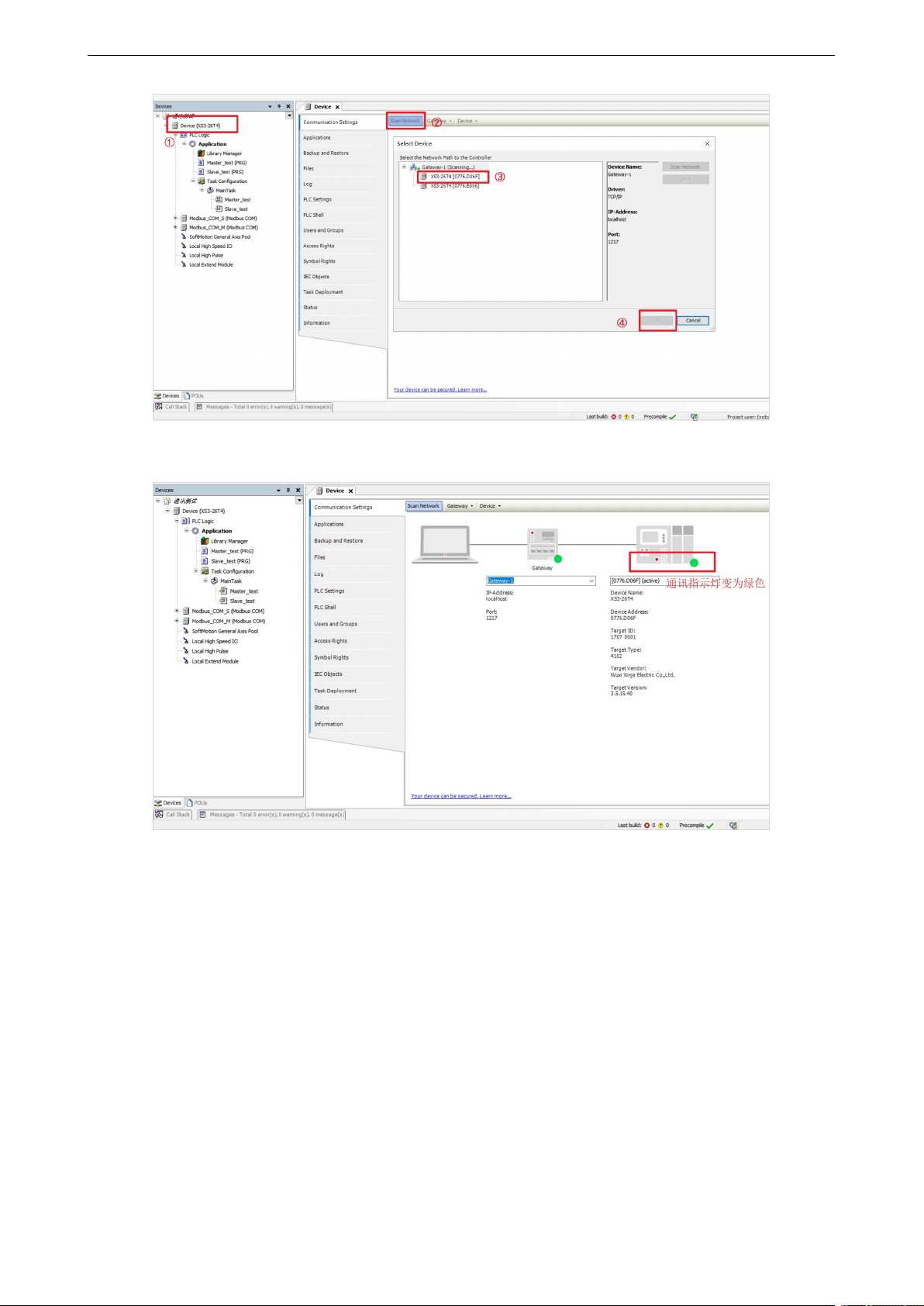

双击 Xinje _Cortex_Linux_SM_CNC，在 Communication Settings 选项卡中点击 Scan netwook，搜索
在同一网段内的 PLC，找到后点击 OK。如下图中的 PLC 的设备名是 XINJE-XS3。
Ethernet 连接需要连接设备（PC 机）IP 地址与 PLC 的 IP 地址在同一网段内，因此作
连接动作前先确认 PC 的 IP 地址设置是否符合要求。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
303
通讯成功后如下图所示：
5）扫描从站设备
在 Device 工程栏中，右击 EtherCAT_Master，点击 Scan For Devices 扫描 Ethercat 从站设备。
