DS5C1 系列伺服驱动器用户手册 11 通讯案例
310

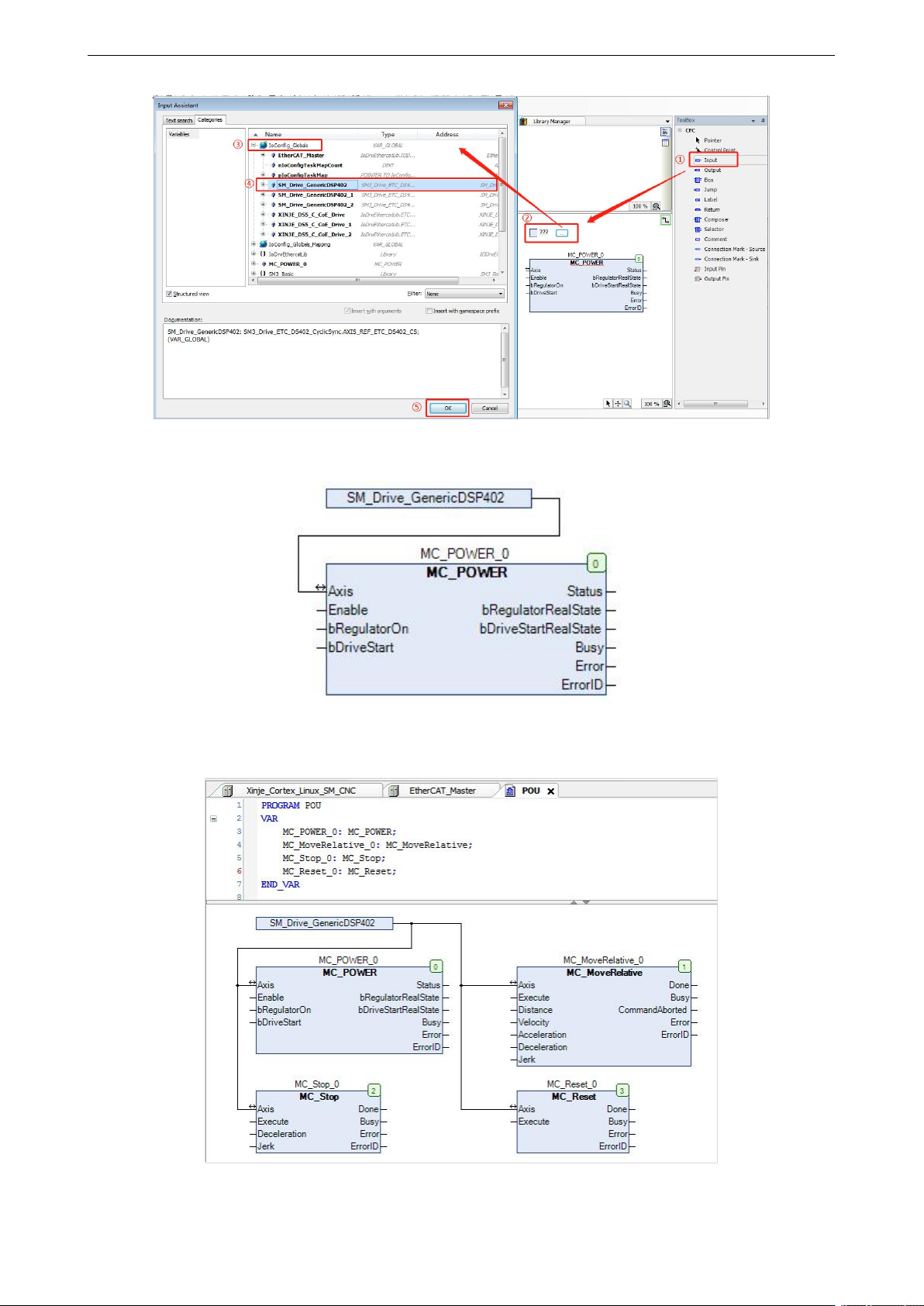

将添加的输入功能块与使能功能块用导线连接起来。
同理，继续添加相对移动功能块 MC_MoveRelative；停止功能块 MC_Stop；重置功能块 MC_Reset。程
序如下图所示。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
311

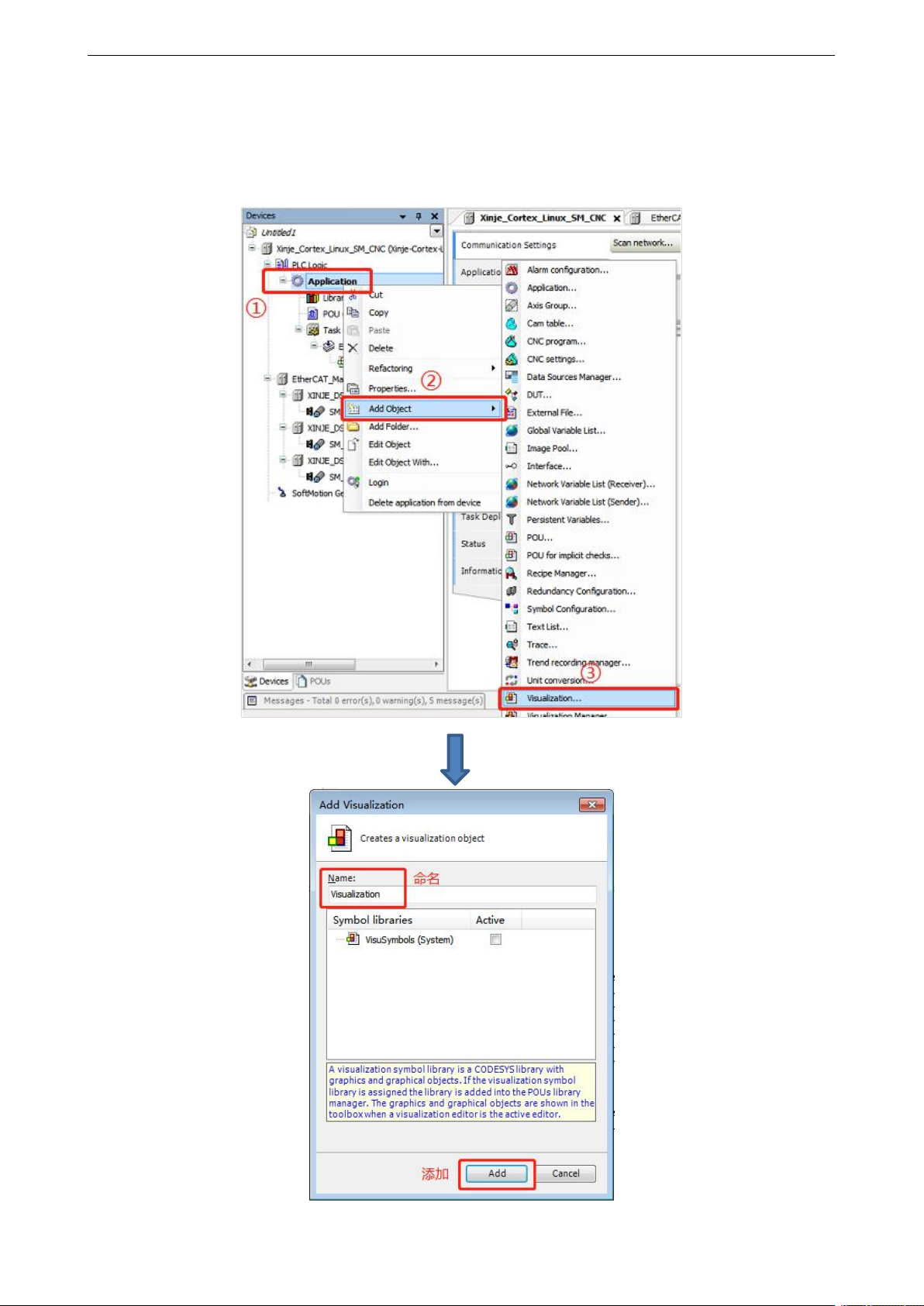

9）建立视图
添加视图。在 Devices 一栏中右击 Application 依次选择 Add Object—Visualization...。对添加的视图
命名并选择编程方式后点击 Add 添加。
DS5C1 系列伺服驱动器用户手册 11 通讯案例
312

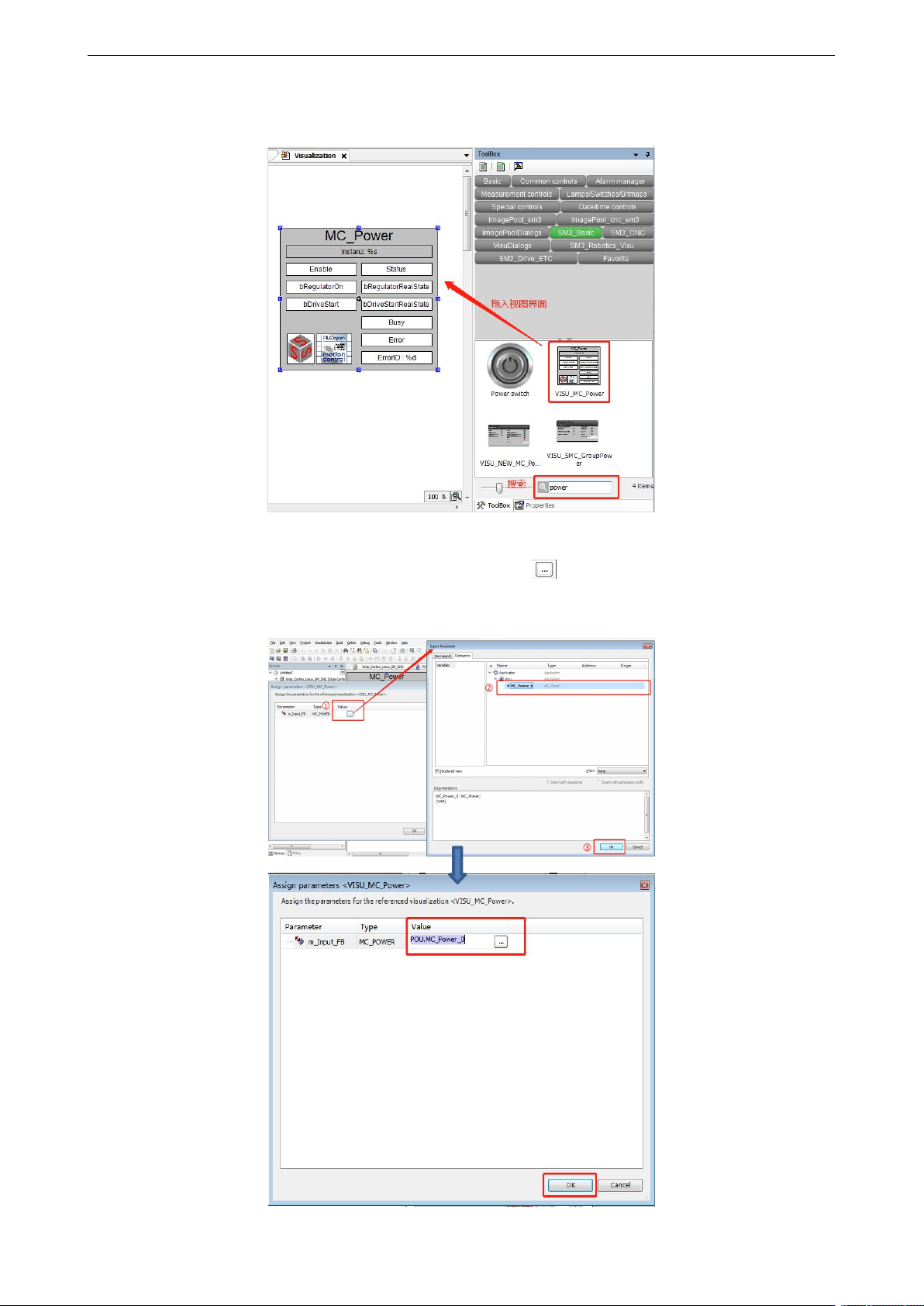

双击 Devices 一栏中的 Visualization，就可在视图界面添加所需的视图。例如可在工具栏中搜索
power，将使能功能的视图控件拖入视图画面中。
将控件拖入视图编辑区域时会自动弹出对话框 Assign parameters<VISU_MC_Power>，此时需将视
图控件链接到相应声明的变量。双击 Value 一栏，出现 并点击它，此时在新弹出的对话框中选
中声明的变量，然后点击 OK，Value 一栏中就会出现链接的变量名，最后点击 OK，即变量链接完
成。同理，其它视图控件如法炮制。
