DS5C1 系列伺服驱 动器用户手册 1 伺服系统的 选型 7 1.2.2 各部分说明 1.2.3 轴向载荷&径向载荷 机座号 40 60 80 100 110 130 180 200 220 265 轴向载荷 54N 74N 147N 196N 147N 196N 400N 640N 686N 1120N 径向载荷 78N 245N 392N 500N 392N 686N 800N 1880N 2254N 3200N
DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
6

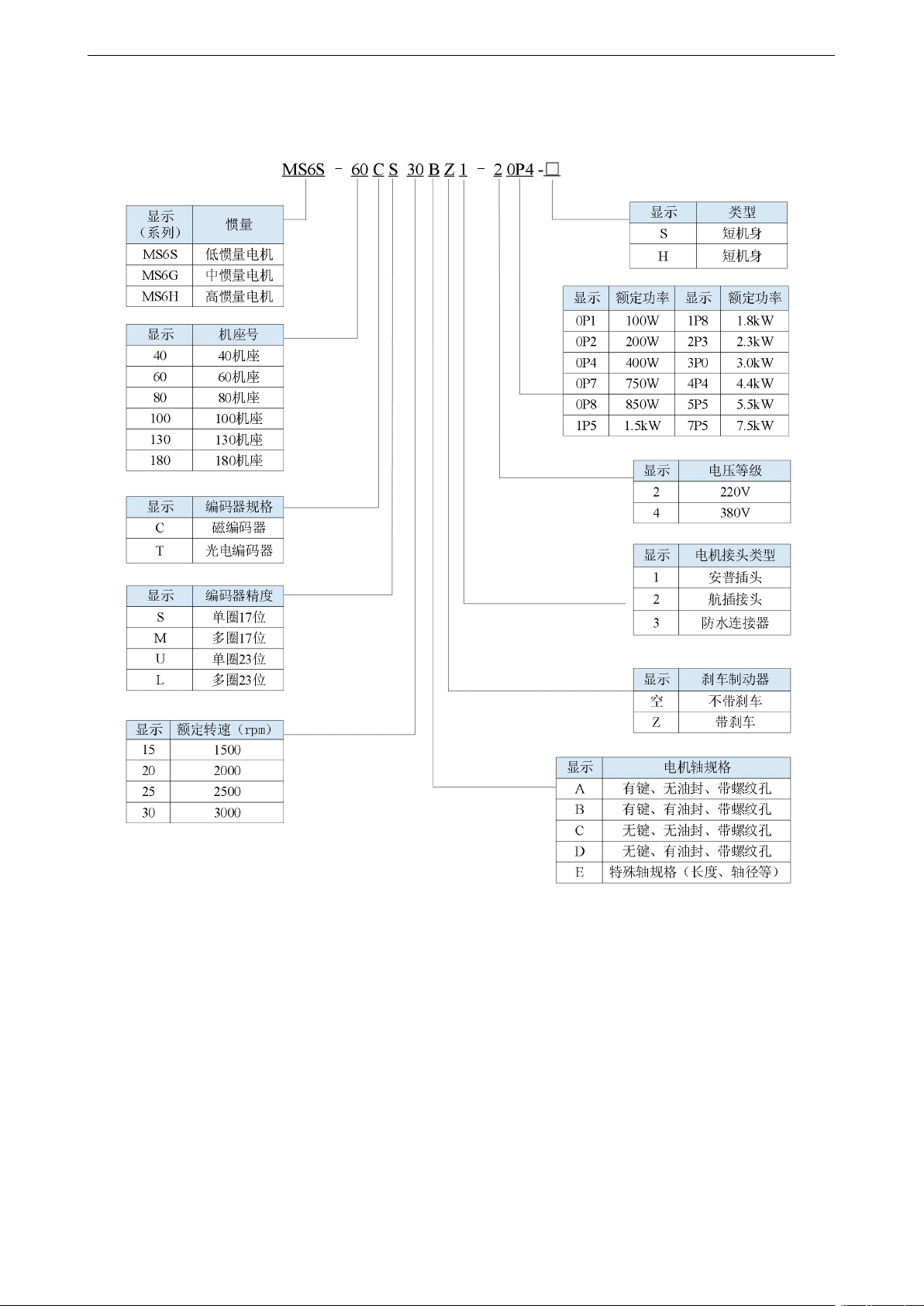

MS6 电机
DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
7
1.2.2 各部分说明
1.2.3 轴向载荷&径向载荷
机座号
40
60
80
100
110
130
180
200
220
265
轴向载荷
54N
74N
147N
196N
147N
196N
400N
640N
686N
1120N
径向载荷
78N
245N
392N
500N
392N
686N
800N
1880N
2254N
3200N
DS5C1 系列伺服驱动器用户手册 1 伺服系统的选型
8

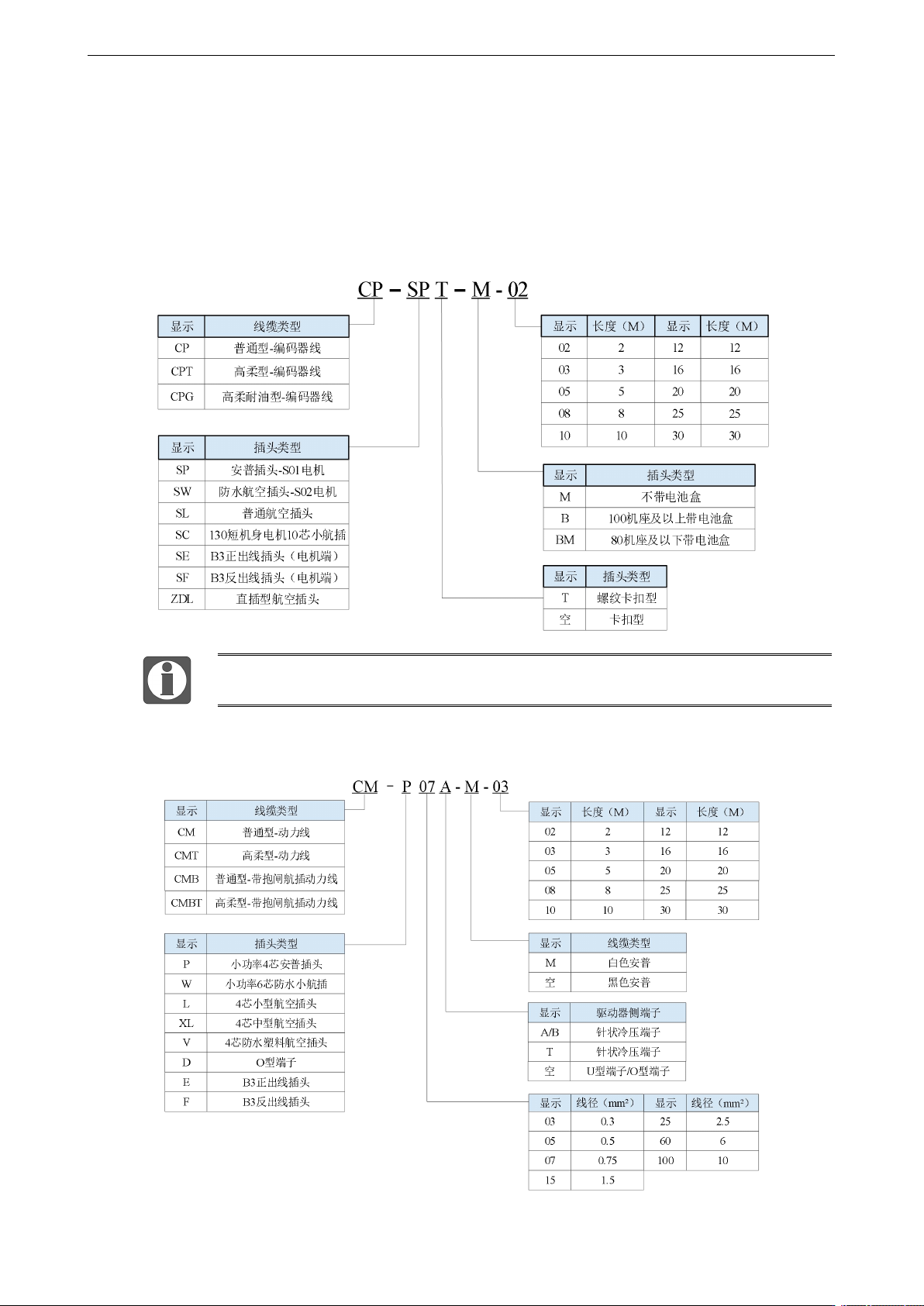

1.3 线缆选型
1.3.1 型号命名
编码器线缆型号
ZDL 系列的编码器线缆内部含温度+、温度-的温度检测线缆。
动力线线缆型号
