1.22. 开始编程
1.22.1. 前言

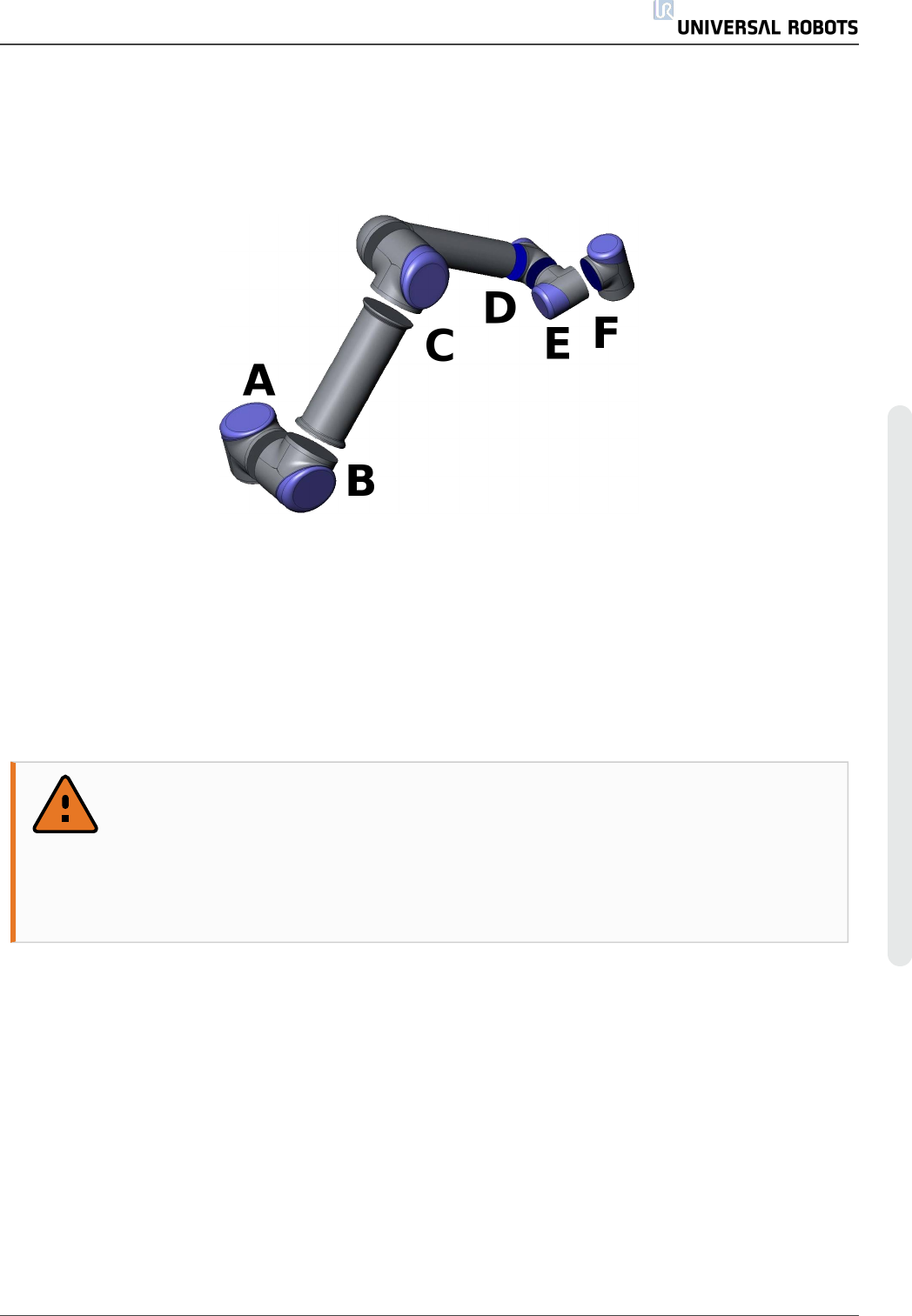

13.1：
机器人关节A：机座，B：肩部，C：肘部，D、E、F：手腕 1、2、3
UR 机器人手臂由挤压铝管和关节组成。这些关节及其常用名称如图 13.1 所示。机座是机器人
的安装位置，机器人的另一端( 手腕 3) 与机器人的工具相连。通过协调每一个关节的活动，除
了基座正上方及正下方的区域以外，机器人可以自由地移动工具。
PolyScope 是一个图形用户界面 (GUI)，可用于操作机器人手臂和控制箱，执行机器人程序，以
及轻松创建新程序。
下一节介绍机器人入门知识。之后将对屏幕及 PolyScope 的功能做更加详尽的介绍。
警告
1. 硬件安装手册包含重要的安全信息，在机器人第一次通电前，UR 机器人
的集成商必须阅读并理解这些信息。
2. 在机器人手臂第一次通电前，集成商必须设置风险评估定义的安全配置
参数，请参阅1.21. 安全配置 在本页81一章。
1.22.2. 使用入门
使用 PolyScope 之前，必须先安装机器人手臂和控制箱，将控制箱接通电源。
安 装 机 器 人 手 臂 和 控 制 箱
请按照以下步骤安装机器人手臂和控制箱：
1. 开箱取出机器人手臂和控制箱。
2. 将机器人安装在一 个坚固的表面，该表面应当足以承受至少 10 倍的机座关节的完全扭
转力，以及至少 5 倍的机器人手臂的重量。该表面必须是防震的。
用 户 手 册 99 UR5
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
3. 将控制箱放置在其支脚上。
4. 将机器人和控制箱之间的机器人电缆插上电源。
5. 插上电源控制箱插头。
警告
倾翻的危险如果机器人没有安全地放置在坚固的表面上，机器人有可能会倾倒
并造成伤害。
有关详细安装说明，请参阅硬件安装手册。请注意，在使用机器人手臂进行任何工作之前，都
须进行风险评估。
开 /关 控 制 箱
按带触摸屏的控制板前侧的电源按钮即可打开控制箱。此面板通常被称为
示教盒
。接通控制
箱后，来自隐藏的操作系统的文本就会出现在触摸屏上。约一分钟后，屏幕上将显示一些按
钮，并弹出一个窗口，引导用户转至初始化屏幕( 请参阅1.22.6. 初始化屏幕 在本页104) 。
要关闭控制箱，请按屏幕上的绿色电源按钮，或使用欢迎屏幕上的关闭按钮( 请参阅1.22.5. 欢
迎屏幕 在本页103) 。
警告
直接从壁式插座上拔下电源线来关闭系统可能导致机器人文件系统损坏，从而
可能致使机器人功能出现故障。
开 /关 机 器 人 手 臂
如果控制箱已打开且所有紧急停止按钮都未激活，即可开启机器人手臂。机器人手臂的开启
方法如下：在初始化屏幕中( 请参阅1.22.6. 初始化屏幕 在本页104) ，触摸该屏幕上的开按钮，
然后按启动。当启动机器人后，制动器被解锁，机器人发出噪音并移动少许位置。
触摸初始化屏幕上的关按钮可关闭机器人手臂的电源。关闭控制箱也可自动关闭机器人手臂
的电源。
1.22.3. 第一个程序
程序是一个告诉机器人该做什么的命令列表。借助 PolyScope，即使是编程经验很少的人也可
以对机器人进行编程。对于大多数任务，整个编程过程使用触摸屏即可完成，无需键入任何晦
涩难懂的命令。
工具运动是机器人程序的一部分，教导机器手臂如何移动。在 PolyScope 中，工具运动使用一
系列路点进行设置。合并的路点构成了机器手臂遵循的路径。使用移动选项卡设置路点，手动
移动( 示教) 机器人至某个具体位置，或由软件计算得出。使用“移动”选项卡( 请参阅1.24. 机器
人控制 在本页111) 将机器人手臂移动到所需位置，或通过在按住示教盒后面的“自由驱动”按
钮时将机器人手臂拉到位来示教位置。
UR5 100 用 户 手 册
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
除了通过路点移动外，程序还可以在机器人路径中的特定点处向其他机器发送 I/O 信号，并根
据变量和 I/O 信号执行 if…then 和 loop 等命令。
以下是一个简单的程序，它允许已启动的机器手臂在两个路点之间移动。
1. 触摸为机器人编程按钮，然后选择清空程序。
2. 触摸下一步按钮( 右下) ，以便在屏幕左侧的树形结构中选择<空>行。
3. 转到结构选项卡。
4. 触摸移动按钮。
5. 转到命令选项卡。
6. 点按下一步按钮，转到路点设置。
7. 点按“?”图标旁边的设置此路点按钮。
8. 在移动屏幕上，按各个蓝色箭头以移动机器人，或者在按住位于示教盒背面的自由驱动
按钮的同时拉动机器人手臂。
9. 按确定。
10. 按在其前添加路点。
11. 按“?”图片旁边的设置此路点按钮。
12. 在移动屏幕上，按各种蓝色箭头来移动机器人，或者在拉动机器人手臂的同时按住自由
驱动按钮来移动机器人。
13. 按确定。
14. 您的程序已就绪。按“播放”符号后，机器人将在两点之间移动。站在远离机器人的位置，
按住紧急停止按钮并按“播放”。
15. 恭喜！您现已编完了您的第一个机器人程序，该程序可指示机器人在给定的两点之间
移动。
警告
1. 不要让机器人移到自身或其他物体中，因为这会对机器人造成损害。
2. 您的头和躯干不能位于机器人可接触到的范围( 工作区) 。请不要将您的
手指放在机器人可抓住的地方。
3. 这只是一个快速启动指南，教您如何轻松地使用 UR 机器人。该指南的前
提是环境安全无害，用户谨慎小心。请不要将速度或者加速度上调至默
认值之上。在使机器人进入操作之前，始终进行风险评估。
1.22.4. PolyScope 程序界面
PolyScope 在连接到控制箱的触摸屏上运行。
用 户 手 册 101 UR5
版 权所 有 © 2009–2021UniversalRobotsA/S。保留 所 有 权利。
