Garde au sol des automates 120 mm (hauteur du convoyeur de CI: 830 mm)
190 mm (hauteur du convoyeur de CI: 900 mm)
220 mm (hauteur du convoyeur de CI: 930 mm)
240 mm (hauteur du convoyeur de CI: 950 mm)
Poids des automates
X4I (machine avec chariots des comp.) 3735 kg
X4I (équipement complet avec magasins) 4110 kg
X4 (machine avec chariots des comp.) 3880 kg
X4 (équipement complet avec magasins) 4255 kg
X3 (machine avec chariots des comp.) 3790 kg
X3 (équipement complet avec magasins) 4171 kg
X2 (machine avec chariots des comp.) 3705 kg
X2 (équipement complet avec magasins) 4086 kg
Encombrement des automates 6,70 m² (X4I, X4, X3, X2)
Charge par unité de surface des automates
a
X4I 5,40 kN/m²
X4 5,98 kN/m²
X3 5,84 kN/m²
X2 6,20 kN/m²
Nombre des pieds de la machine 6
a) Lors du calcul de la charge par unité de surface, il a été tenu compte d'un espace de travail supplémentaire
de 0,5 m sur chaque côté de la machine.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
111
3.3.2 Dimensions
3.3.2.1 Dimensions de l'automate X4I
3
3

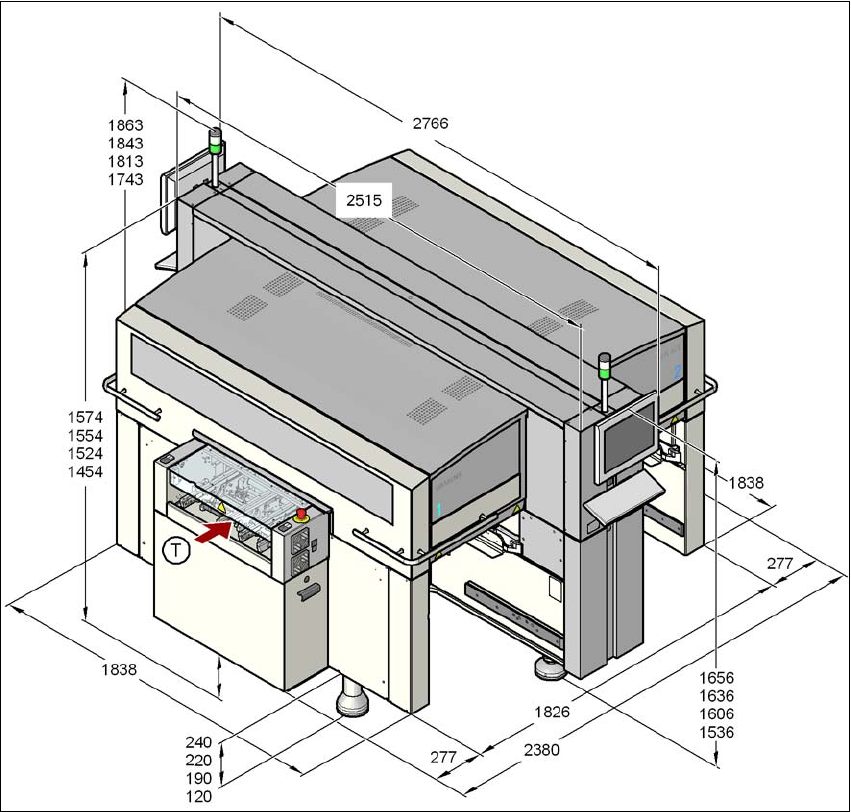

Fig. 3.3 - 1 Dimensions de l'automate X4I (machine de base) en millimètres
(T) Sens de convoyage des cartes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
112
3.3.2.2 Dimensions de l'automate X4
3
3
3
3

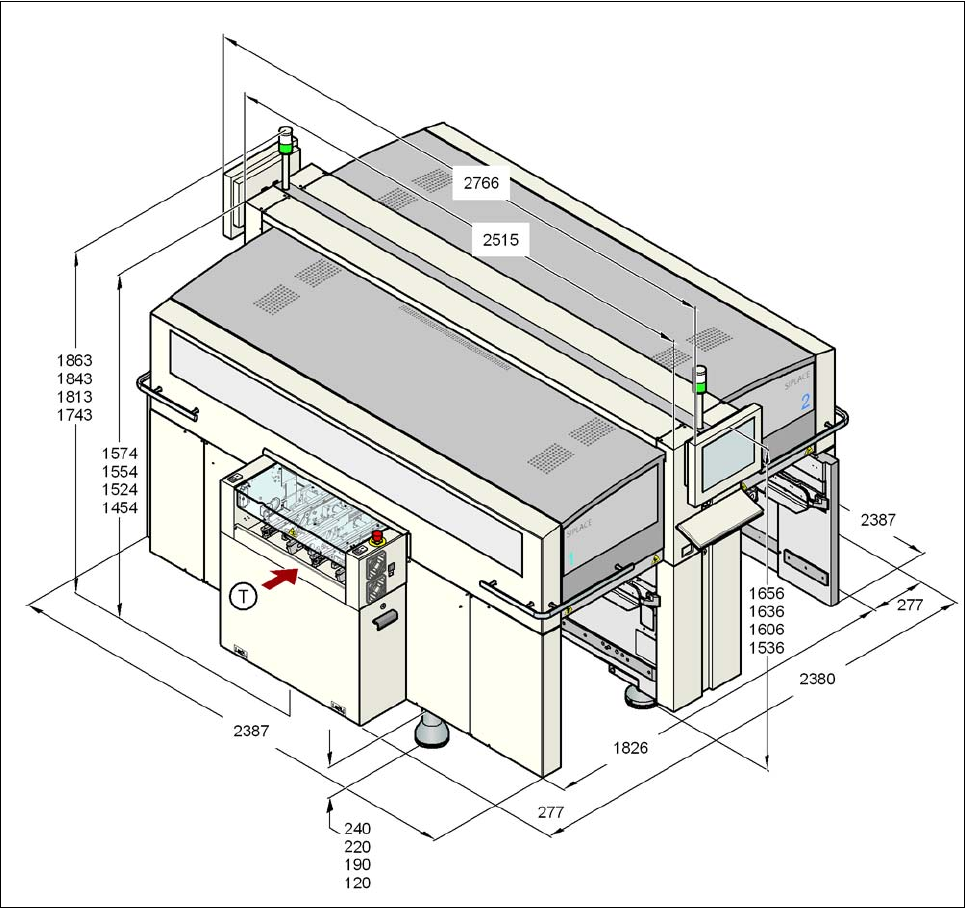

Fig. 3.3 - 2 Dimensions de l'automate X4 (machine de base) en millimètres
3
(T) Sens de convoyage des cartes
