4.5.1.3 Régler la glissière des déchets de bande aux hauteurs de convoyeur de CI de
900 mm - 950 mm
→ Desserrez les deux écrous hexagonaux M4 (pos. 3 dans la Fig. 4.5 - 1, page 288).
→ Ajustez la rallonge (pos. 2 dans la Fig. 4.5 - 1
, page 288), de sorte que la distance entre le
bord inférieur et le sol soit, au maximum, de 320 mm + 20 mm (voir Fig. 4.5 - 1
, page 288).
4.6 Adapter la conduite directrice des bandes vides à
la hauteur des comp.
Si des magasins sont mis en oeuvre pour traiter des bandes avec une hauteur de poche > 12 mm,
il faut alors enlever la tôle de séparation (pos. 1 dans la Fig. 4.6 - 1
).
4

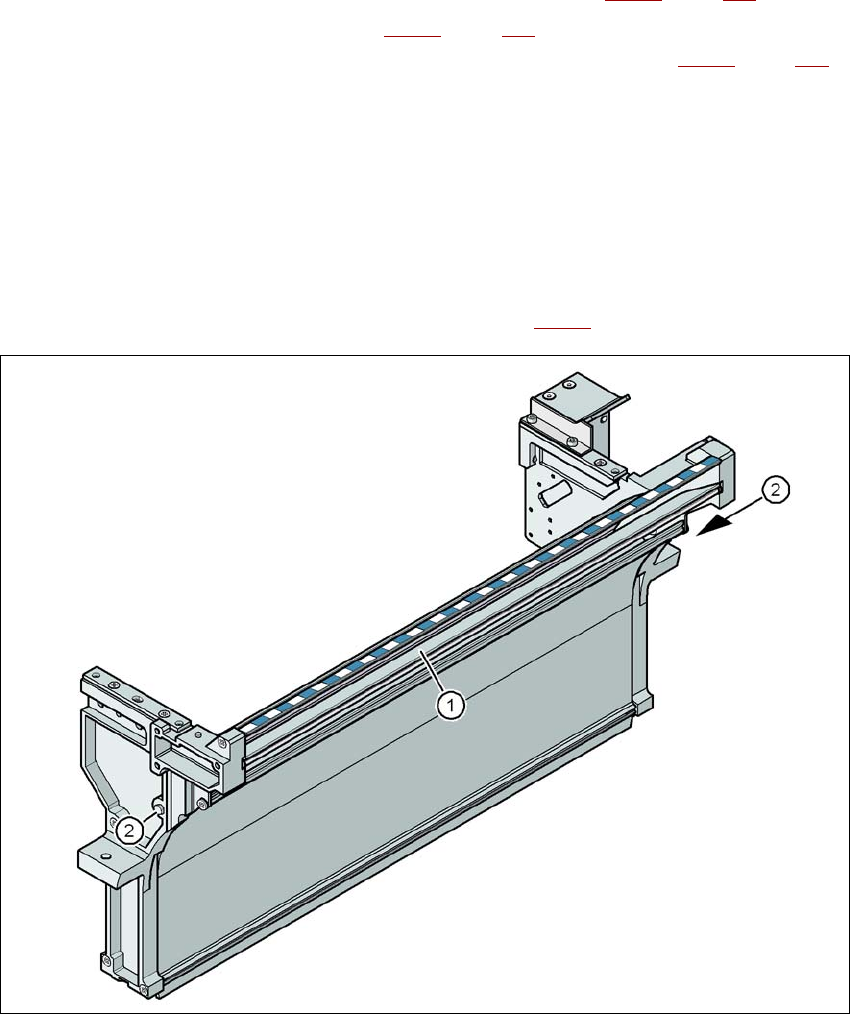

Fig. 4.6 - 1 Conduite directrice des bandes vides de la série X SIPLACE
(1) tôle de séparation démontable pour les bandes > 12 mm
(2) Vis DIN 93384 - M4x20, 2 pièces
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
290
4.6.1 Consignes de sécurité
AVERTISSEMENT 4
→ Pour démonter la tôle de séparation, débranchez l'automate à l'interrupteur principal.
→ Coupez l'automate de l'alimentation en courant et en air comprimé.
→ Protégez l'automate contre le redémarrage, comme cela est décrit dans la Section 2.10
,
page 96
.
→ Attendez jusqu'à ce que la pression de service de la découpeuse soit descendue à 0 MPa.
→ Ne mettez pas les mains à l'intérieur de la conduite directrice de bandes.
4.6.2 Enlever la tôle de séparation
→ Desserrez les deux vis à tête hexagonale (pos. 2 dans la Fig. 4.6 - 1, page 289).
→ Retirez la tôle de séparation (pos. 1 dans la Fig. 4.6 - 1
, page 289).
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
291
4.7 Mettre l'automate en service
4.7.1 Mettre l'automate en service chez le client
→ Vérifiez que tous les sous-groupes soient à la bonne place.
→ Avant d'enlever le dispositif de protection du convoyeur des axes X/Y, essuyez les rails de
guidage linéaire avec un chiffon non pelucheux. A cet effet, n'employez aucun solvant (voir
Section 4.3.20
, page 284).
→ Mettez la machine sous tension et effectuez un test des références.
→ Copiez le programme de report sur l'ordinateur et testez-le.
→ Examinez la position zéro de la machine après un temps d'échauffement de 3 - 4 h.
→ Avec le Personnel de manutention du client, configurez les magasins à l'aide du programme
de report du client.
→ Initiez-vous au maniement des magasins à l'aide du JobGuide.
→ Vérifiez que toutes les options installées, propres au client (en particulier le logiciel) fonction-
nent et commandez, le cas échéant, les pièces de rechange nécessaires à l'aide du formu-
laire de commande ou par fax.
4.7.2 Initier le Personnel du client
→ Explicitez toutes les options installées, propres au client, en particulier le logiciel / la compa-
tibilité logicielle.
→ Expliquez aux programmeurs les éditeurs de programmes de l'ordinateur de ligne / SIPLACE
Pro.
→ Initiez les opérateurs et les régleurs au maniement du logiciel de la station.
→ Explicitez la protection par mot de passe.
→ Initiez le Personnel du client en conséquence, au manuel d'utilisation et à la maintenance.
4.7.3 Parcours de référence ou lancement de la production
→ Testez la ligne avec le circuit imprimé d'essai ou avec un circuit imprimé du client.
→ Enregistrez les caractéristiques du produit du client et les caractéristiques de puissance, édi-
tez les données et documentez les données dans le Rapport d'installation.
→ Sauvegardez les données et remettez au client les copies de sauvegarde.
