Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
362
NOTA 6
– Déplacez la plaque de verrouillage en position "Magasin verrouillé".
– Avant de placer le magasin, orientez-le, de sorte que les goupilles de centrage (pos. 2 et 6
dans la Fig. 6.1 - 7
, page 361) puissent glisser dans le trou de centrage et dans le trou longi-
tudinal.
→ Posez le magasin sur les billes du bouton-poussoir (pos. 5 dans la Fig. 6.1 - 7
, page 361).
→ Appuyez sur le magasin uniformément vers le bas, de sorte que les billes du bouton-poussoir
s'encliquètent en même temps dans tous les boutons-poussoirs.
6.1.1.10 Reconnaissance de positionnement
Chaque magasin du changeur de pipettes possède deux marques d'ajustage, une pour identifier
la position et une pour identifier la position relative.
6

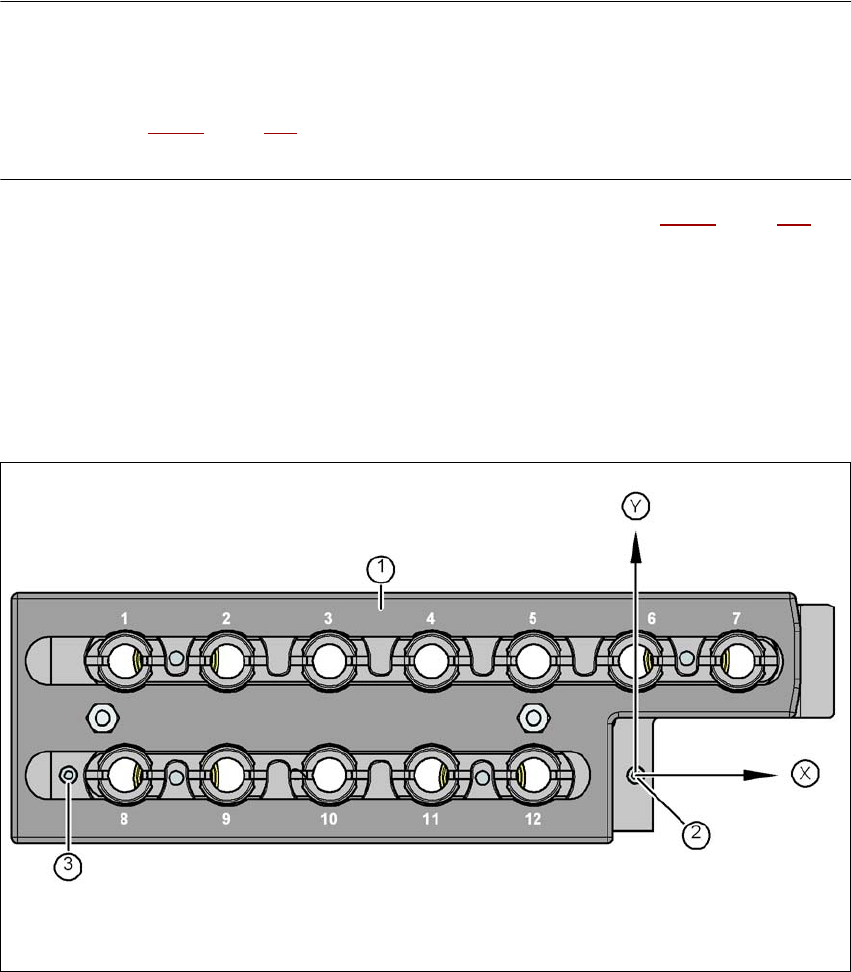

Fig. 6.1 - 8 Magasin de pipettes - Numérotation de garages, marques d'identification de la position et la position rela-
tive
(1) Plaque de verrouillage en position "Magasin ouvert"
(2) Marque d'ajustage, destinée à définir la position
(3) Marque d'ajustage, destinée à définir la position relative
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
363
6.1.1.11 Changeur de pipettes "Rangée 2" pour la SpeedStar
N° d'article 00119716-xx Changeur de pipettes 2, série X, C&P20
Le changeur de pipettes "Rangée 2" peut être installés sur les emplacements suivants:
Automate X4: Emplacements 1, 2, 3 et 4 (voir Fig. 6.1 - 3
, page 356)
Automate X3: Emplacements 1, 3 et 4 (voir Fig. 6.1 - 4
, page 357)
Automate X2: Emplacements 1 et 3 (voir Fig. 6.1 - 5
, page 358)
L'ensemble de mise à jour contient, outre le changeur de pipettes, un jeu de montage.
6

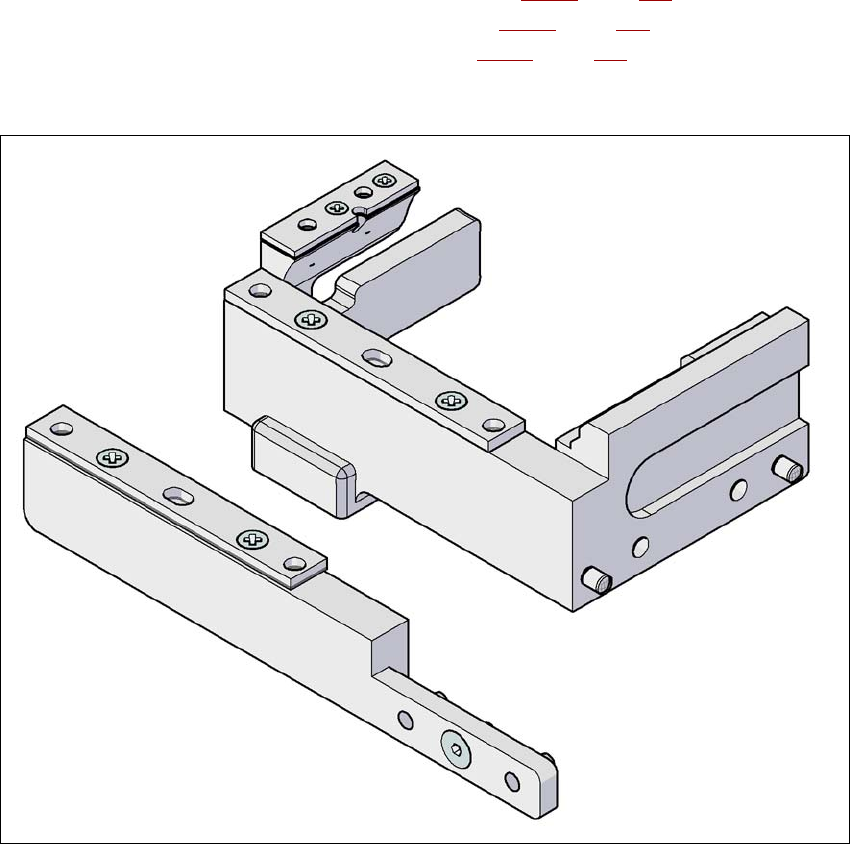

Fig. 6.1 - 9 Jeu de montage pour le changeur de pipettes "Rangée 2"
6
6
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
364
6.1.2 Changeur de pipettes pour la MultiStar et pour la SpeedStar SIPLACE
N° d'article 00119741-xx Changeur de pipettes CPP, série X
6

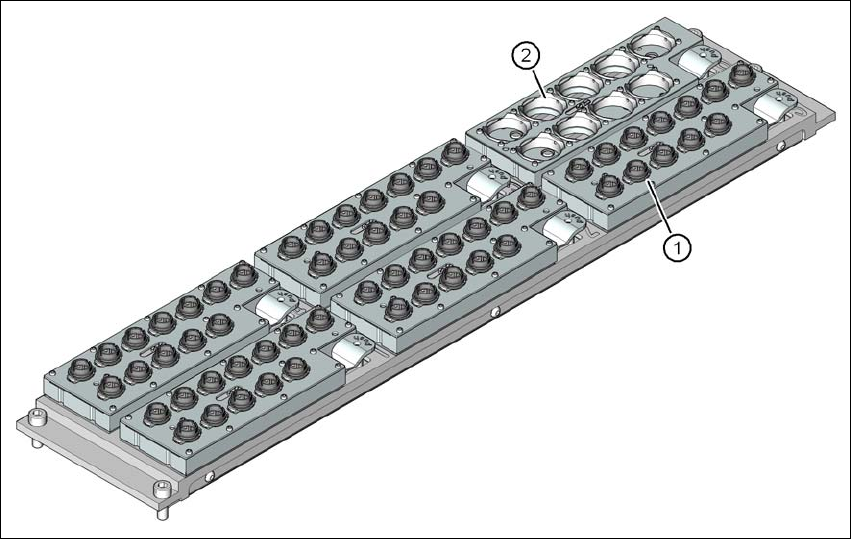

Fig. 6.1 - 10 Changeur de pipettes pour la MultiStar et pour la SpeedStar SIPLACE
(1) Magasin de pipettes pour les pipettes 20xx
(2) Magasin de pipettes pour les pipettes 28xx
6.1.2.1 Description
Ce changeur de pipettes peut être utilisé tant pour la tête CPP que pour la tête C&P20. Les ma-
gasins reposent sur une plaque de support commune, sont centrés avec deux goupilles cylindri-
ques et immobilisés avec 4 boutons poussoirs. La position précise est déterminée avec deux
marques d'ajustage, apposées sur chaque magasin. Le bon logement des magasins sur la plaque
de support du changeur de pipettes est surveillé avec des microrupteurs, pour éviter une collision
de la tête de report avec un magasin éventuellement en position verticale. Il faut que tous les 6
emplacements de magasins soient occupés car le circuit de sécurité arrête l'automate, si des ma-
gasins font défaut ou sont mal positionnés. De plus, le changeur de pipettes reconnaît au codage
des magasins de pipettes, s'il s'agit d'un magasin de pipettes 20xx ou d'un magasin de pipettes
28xx pour la tête CPP ou d'un magasin 10xx pour la tête C&P20.
Si une SpeedStar est utilisée, il ne faut pas mettre en place de magasin de pipettes pour la Multi-
Star.
La station de pipettes existe en deux versions, une pour les SIPLACE X4 / X3 / X2 et une pour la
SIPLACE X4I. Des composants peuvent être soufflés par les pipettes de la MultiStar ou de la
