4.2.1.2 Valeurs limites des vibrations
L'automate est insensible aux ébranlements du sol. Cependant, il convient de respecter les va-
leurs limites des vibrations suivantes.
4
4
4
4
4
4.2.2 Alimentation en air comprimé
4.2.2.1 Examiner l'alimentation en air comprimé
Vérifiez si l'alimentation en air comprimé correspond aux spécifications de machine prescrites
(voir tableau dans Section 3.2
, page 107).
NOTA: 4
Dans la documentation "Configuration réseau (électricité et air comprimé) pour les installations
CMS chez le client", n° d'article 00191409-xx, sont décrites des mesures destinées à atteindre la
spécification exigée.
→ Consignez par écrit les propriétés de l'air comprimé sur le site d'implantation.
AVERTISSEMENT
Ne dévissez jamais les conduites d'air comprimé, qui sont sous pression. Il y a risque de blessu-
res! 4
Paramètres Valeurs
Valeur spectrale tierce de la vitesse d'oscillation 5 - 100 Hz
v < 250 µm/s
Valeur v
max
au cours du temps
v
max
< 1,5 mm/s
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
221
4.2.2.2 Raccordement de l'air comprimé sur l'automate
4
Fig. 4.2 - 1 Raccordement de la conduite d'air comprimé
(1) Robinet d'arrêt en position "MARCHE"
(2) Manomètre de la pression d'alimentation des composants de la machine
Pression théorique: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(3) Manomètre de pression d'alimentation des aiguillages de portiques
Pression théorique: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manomètre de pression d'alimentation des magasins pour boîtiers en vrac
Pression théorique: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (plage d'indication: 0 - 0,6 MPa, 0 - 6 bar)
(5) Manomètre de pression d'entrée
Pression théorique: 0,5 - 1,0 MPa, 5 - 10 bar (plage d'indication: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtre de l'air comprimé
(7) Raccordement de l'air comprimé
(8) Vis à tête à six pans creux destinées à fixer le rack pneumatique
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
222
4.2.3 Alimentation en courant
4

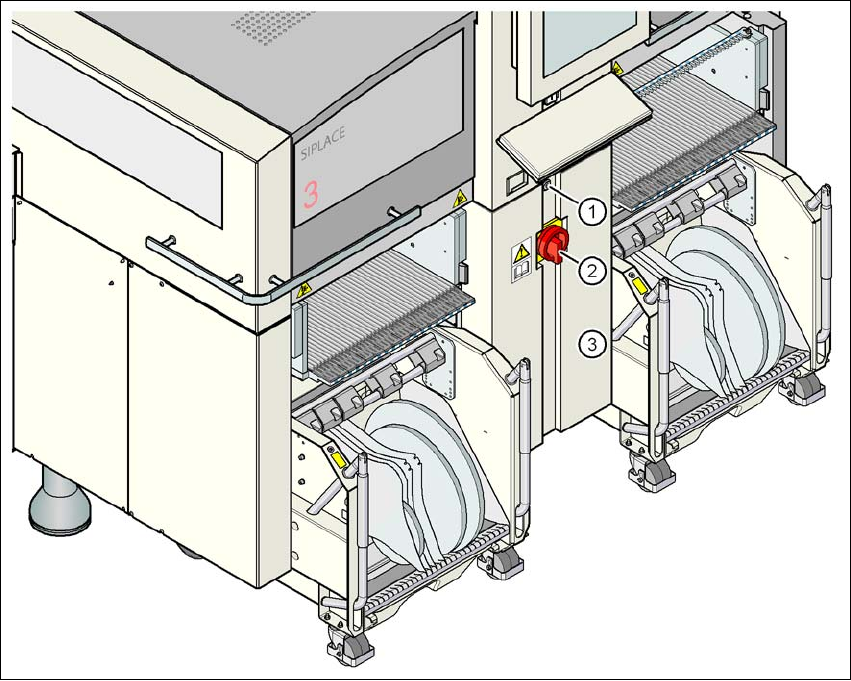

Fig. 4.2 - 2 Position de l'alimentation électrique sur l'automate
4
(1) Verrouillage
(2) Interrupteur principal avec protection contre le réenclenchement
(3) Capot
