Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
243
4.3.7.3 Fixer la coulisse de l'arbre hexagonal
→ Dans le cas du convoyeur simple, fixez une coulisse de l'arbre hexagonal (pos. 8 dans la Fig.
4.3 - 7
, page 239) sur le kit de montage avec respectivement deux vis à tête cylindrique M6
x 16 et des rondelles.
→ En ce qui concerne le convoyeur double, fixez deux coulisses de l'arbre hexagonal (pos. 8
dans la Fig. 4.3 - 7
, page 239) sur le kit de montage avec respectivement deux vis à tête cy-
lindrique M6 x 16 et des rondelles.
4.3.7.4 Etablir les jonctions de câbles - Kit de montage sur le côté sortie des CI
4
4
4
4
4
Côté gauche du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Bouton-poussoir d'ARRET D'URGENCE
Touches de démarrage et d'arrêt
X63/03020687 X63/03002526
Interrupteur du capot de protection, emplacement 3
X53/03020409 X53/03002528
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 3
X232/03021056 X232/03021053
Côté droit du kit de montage
(vu dans le sens du convoyage)
Fiche mâle / câble Sur la fiche mâle /
câble
Touches de démarrage et d'arrêt
Commutateur, capot du convoyeur de CI
X62/03020410 X62/03002525
Interrupteur du capot de protection, emplacement 2
X52/03006476 X52/03002527
Bouton poussoir, dispositif de rentrée des chariots
des composants, emplacement 2
X222/03021056 X222/03021052
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
244
4.3.7.5 Monter le câble de prise de terre des portes
→ Fixez les deux câbles de prise de terre des portes (pos. 4 dans la Fig. 4.3 - 8, page 241) de
la manière suivante sur le bâti de la machine:
4

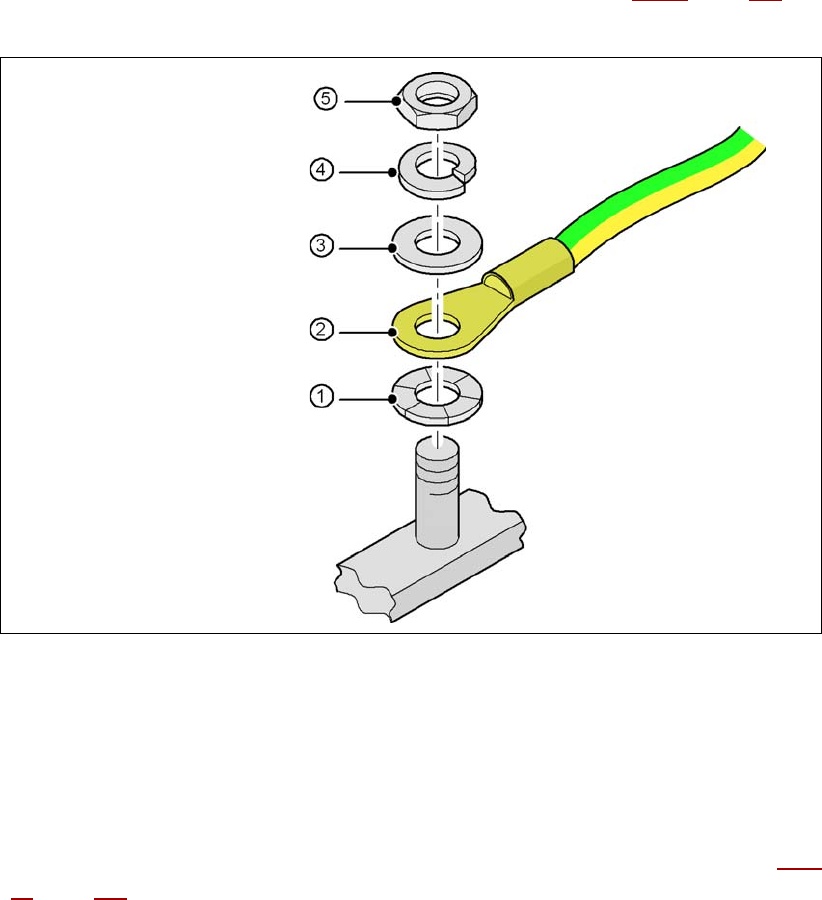

Fig. 4.3 - 9 Monter le câble de prise de terre
4
4
4
4
4
4.3.7.6 Examiner et régler les interrupteurs du capot de protection
→ Vérifiez le fonctionnement des interrupteurs du capot de protection (pos. 2 dans la Fig. 4.3 -
17, page 260).
→ Ajustez, si nécessaire, les interrupteurs du capot de protection (voir notice de dépannage).
Ecrou hexagonal M5
Rondelle élastique bombée M5,
DIN 7980
Rondelle M5, DIN 125
Cosse de câble, annulaire
Rondelle de contact
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
245
4.3.7.7 Installer la tôle de protection anti-intervention "en bas"
Les automates ne sont livrés qu'avec une tôle de protection anti-intervention "au-dessous". Si les
automates sont montés à l'intérieur d'une ligne, la tôle de protection anti-intervention, située entre
les convoyeurs de sortie et d'entrée directement voisins, n'a pas lieu d'être.
AVERTISSEMENT 4
Par principe, montez, sur le côté entrée du premier automate et sur le côté sortie du dernier
automate d'une ligne, la tôle de protection anti-intervention "au-dessous" (n° d'article 03045426)
avec 4 vis à tête à six pans creux M4 x 12. Vous empêcherez, ainsi, une intervention non autori-
sée de votre Personnel à l'intérieur de votre automate.
4

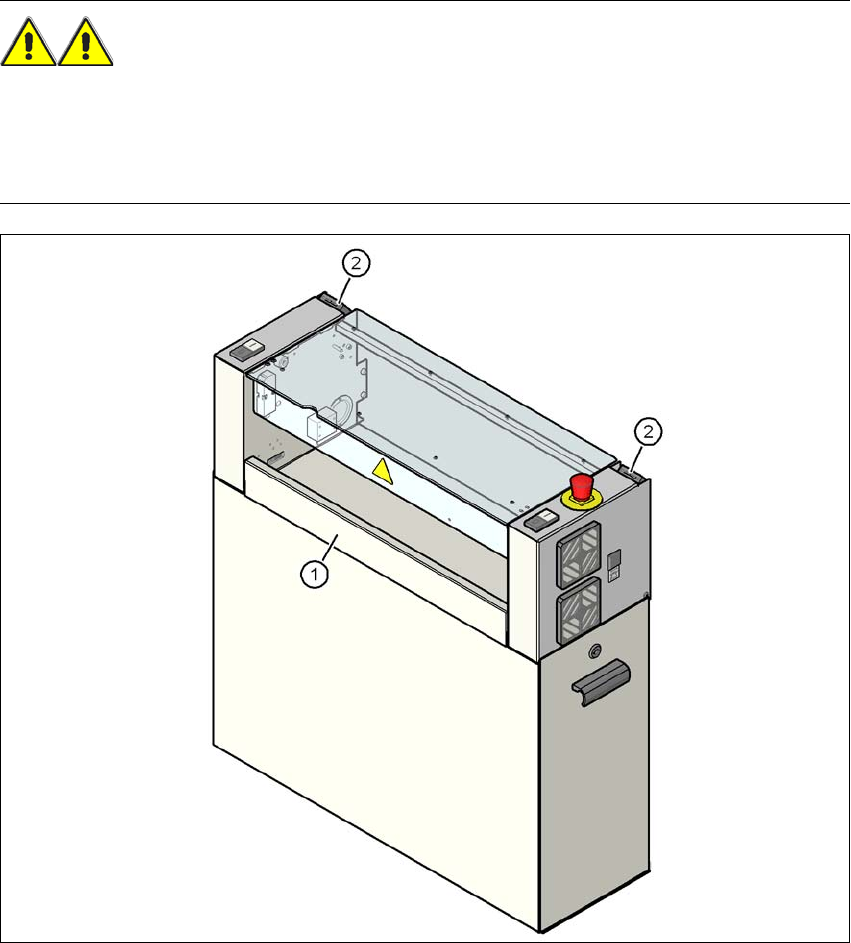

Fig. 4.3 - 10 Monter la tôle de protection anti-intervention "au-dessous" sur le côté sortie du CI
(1) Tôle de protection anti-intervention "au-dessous", n° d'article 03045426-xx
(2) Interrupteur du capot de protection
