Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
323
5.8 Changement d'équipe
NOTA: 5
Vous trouverez des informations complémentaires dans les manuels suivants ou sur un support
de données:
– Manuel de maintenance SIPLACE série X
– Catalogue des pièces sur le CD Produit
5.8.1 Activités relatives au changement d'équipe
→ Raccorder les bandes en dû temps. Après un changement d'équipe, il ne faut pas remplir les
magasins immédiatement. Ceci réduit les temps d'arrêt prolongés.
→ Transmettez les informations importantes, lors du changement d'équipe, au prochain opéra-
teur. En font partie, par exemple, les changements opérés dans le programme de report. Se
conformer à la liste des étapes à suivre décrites dans la Section 342
, page 5.12 et les cocher.
→ Procéder à un test de la configuration.
Ce faisant, vérifiez si les magasins sont reportés avec les bons composants, se trouvent au
bon emplacement sur le chariot des comp. et si la largeur de pas de convoyage est bien ré-
glée.
→ Laisser la ligne telle que vous aimeriez la prendre en charge au commencement de votre tra-
vail, c'est-à-dire:
– Les bacs à rejet sont vidés.
– Les conteneurs de déchets de bandes sont vidés. A cet effet, tenez compte de la consi-
gne de sécurité, stipulée au chapitre 5.8.2
, page 324.
– Les secteurs des magasins seront aspirés avec précaution.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
324
5.8.2 Consignes de sécurité pour vider le conteneur de déchets de bandes
5

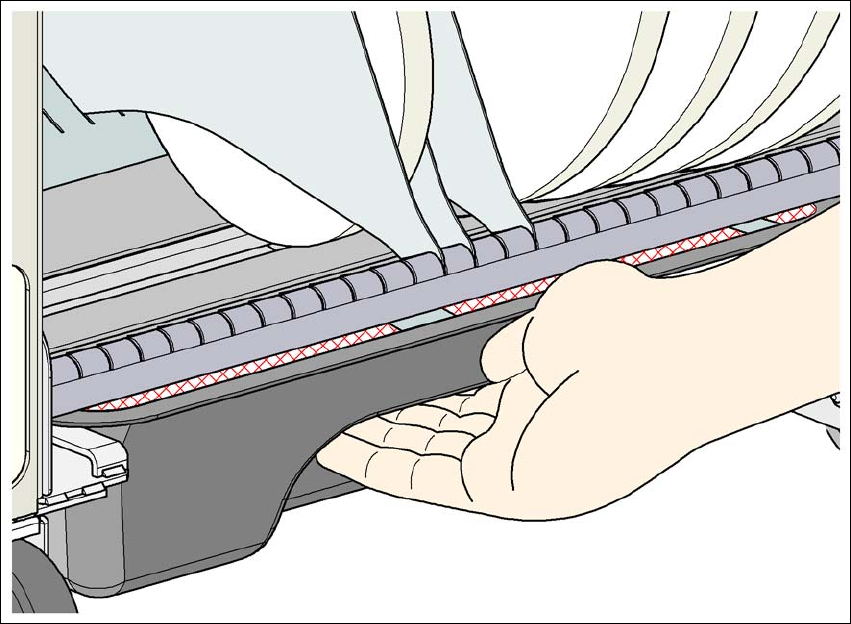

Fig. 5.8 - 1 Consignes de sécurité pour vider le conteneur de déchets de bandes
Pour le vider, il faut tirer le conteneur de déchets de bandes hors du chariot des comp. A ce sujet,
il y a risque de se coincer le pouce.
→ Pour éviter ce risque, saisissez le conteneur de déchets de bandes avec les doigts par la face
inférieure de la coque de la poignée et posez le pouce sur la coque de la poignée.
→ N'introduisez en aucun cas votre pouce dans la fente, située entre le conteneur de bandes et
le conteneur de déchets de bandes, car, sinon, vous coincerez votre pouce.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
325
5.9 Effectuer un tour de contrôle
5.9.1 Contrôler les magasins X
5
Fig. 5.9 - 1 Contrôler les magasins X
(1) Volet
(2) Couteau
(3) Affichage du statut
(4) Ecran à cristaux liquides
5
→ Vérifiez si le conteneur de films du magasin des bandes X est plein. A cet effet, ouvrez le volet
(pos. 1). Enlevez le film de recouvrement et coupez-le avec des ciseaux ou sur le couteau
intégré (pos. 2), dans le cas des magasins de bandes X de 8 et 12 mm.
