– le report de composants qui ne correspondent pas à la spécification autorisée;
– l'utilisation de magasins de composants non autorisés;
– l'utilisation d'accessoires et de modules supplémentaires non autorisés;
– la manipulation de l'automate de report par un Personnel non qualifié;
– le fonctionnement de l'automate de report sans protection anti-intervention ("magasins fic-
tifs"), si tous les emplacements ne sont pas occupés par des magasins;
– l'attribution ambiguë des lignes électriques de raccordement à chaque automate, ainsi qu'aux
options installées;
– le séjour simultané de plus d'une personne, lors de la mise à jour de l'équipement, à l'empla-
cement d'un chariot des composants.
– l'accès aux automates SIPLACE et le dépôt d'objets sur les capots de protection.
1.1.12 Indication d'émission sonore
1
1.1.13 Remarques importantes relatives à une élimination non polluante de
matériaux ou de pièces de machines
En ce qui concerne les automates SIPLACE, seront préférés, des tissus, matériaux et pièces qui
se séparent facilement et s'éliminent en respectant l'Environnement.
NOTA 1
Seul l'exploitant de l'installation est responsable de l'élimination correcte et non polluante de l'ins-
tallation, des moyens d'exploitation et des consommables et autres pièces d'usure.
→ A cet effet, veuillez tenir compte des dispositions légales, nationales, relatives à l'élimination
des déchets et à la protection de l'environnement.
1.1.14 Compatibilité électromagnétique (CEM)
Les automates de report SIPLACE sont prévus et contrôlés pour une utilisation professionnelle
dans le secteur industriel. Dans d'autres environnements, la compatibilité électromagnétique ne
peut être garantie, eu égard à l'émission de signaux perturbateurs.
1.1.15 Remarque sur les accessoires SIPLACE d'origine
→ N'utilisez que des pièces détachées d'origine et les accessoires autorisés de ASM Assembly
Systems GmbH & Co. KG. L'utilisation d'autres pièces met la sécurité en danger et annulera
toute responsabilité quant aux suites que cela occasionnerait.
Emission acoustique maximale 75 dB (A)
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
30
1.2 Concept de ligne
1.2.1 Description du concept de ligne recommandé
1
Flexibilité, modularité, compacité et grande puissance volumique caractérisent le concept
SIPLACE. Il permet une configuration individuelle d'une ligne de fabrication à partir de modules
identiques et différents. Si les exigences de la production changent, les divers systèmes de report
se réadaptent rapidement et sans grande dépense grâce à leur compacité.
1

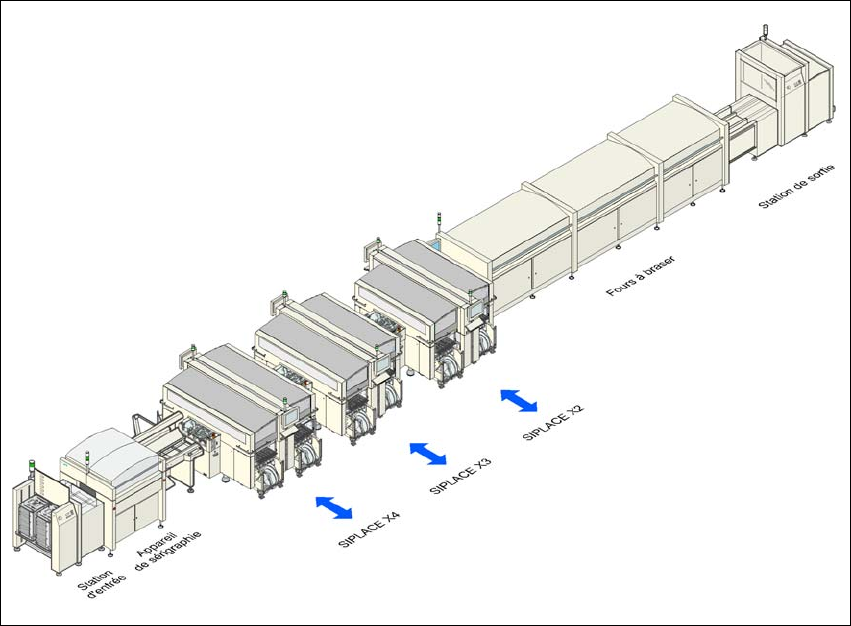

Fig. 1.2 - 1 Concept de ligne (exemple)
1
La famille SIPLACE propose pour chaque exigence de prestation le système de report adéquat:
Les automates de la série X SIPLACE reportent de grands composants CI, Flip-Chip, Bare Die
et exotiques (OSC). Avec une puissance de report très élevée, vous couvrez un spectre des com-
posants de 01005 à 85 x 85 mm² / 125 x 10 mm².
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
31
1.2.2 Ligne et solutions logicielles SIPLACE
SIPLACE propose des solutions homogènes, qui reposent sur des outils logiciels modulaires pour
la gestion de la machine, de la ligne et de la fabrication SMT: la suite logicielle SIPLACE.
1.2.2.1 Définition du produit, optimisation et commande de la ligne
Des mises en place sans défaut du produit en très peu de temps et une utilisation optimale des
lignes de production sont essentielles pour obtenir des prestations de production maximales dans
la fabrication. Avec les programmes de la suite logicielle SIPLACE, vous pouvez programmer sim-
plement des produits, optimiser des programmes établis et réaliser un équilibre idéal parmi les
lignes de production SMT respectives.
1.2.2.2 Surveillance de la production & contrôle des processus
Pour atteindre les objectifs de production fixés, il importe de surveiller et d'inspecter en perma-
nence les installations de production. Il existe pour cela dans la suite logicielle SIPLACE des pro-
duits de surveillance, adaptés au groupe d'utilisateurs, qui délivrent une information immédiate en
cas de dépassement des valeurs limites sur la machine ou sur la ligne de fabrication.
1.2.2.3 Vérification de la configuration & traçabilité
Des erreurs de configuration génèrent des erreurs en série. Les programmes logiciels SIPLACE
conviviaux contribuent à les éviter et garantissent ainsi une qualité élevée dans la fabrication des
dispositifs électroniques.
1.2.2.4 Les avantages de la suite logicielle SIPLACE en un regard:
– Programmation rapide et identification rapide des erreurs
– Réduction des temps de changement et d'arrêt
– Utilisation optimale de la productivité de la ligne de fabrication
– Informations en temps réel en provenance du secteur de la fabrication
– Distribution très rapide des informations
– Utilisation optimale des ressources
– Information dans les délais impartis du moment où du matériel de production doit impérative-
ment être commandé en complément
– Coordination des travaux de maintenance
