Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
73
2.5.10 Températures élevées sur les magasins X en cas de fonctionnement
continu
2

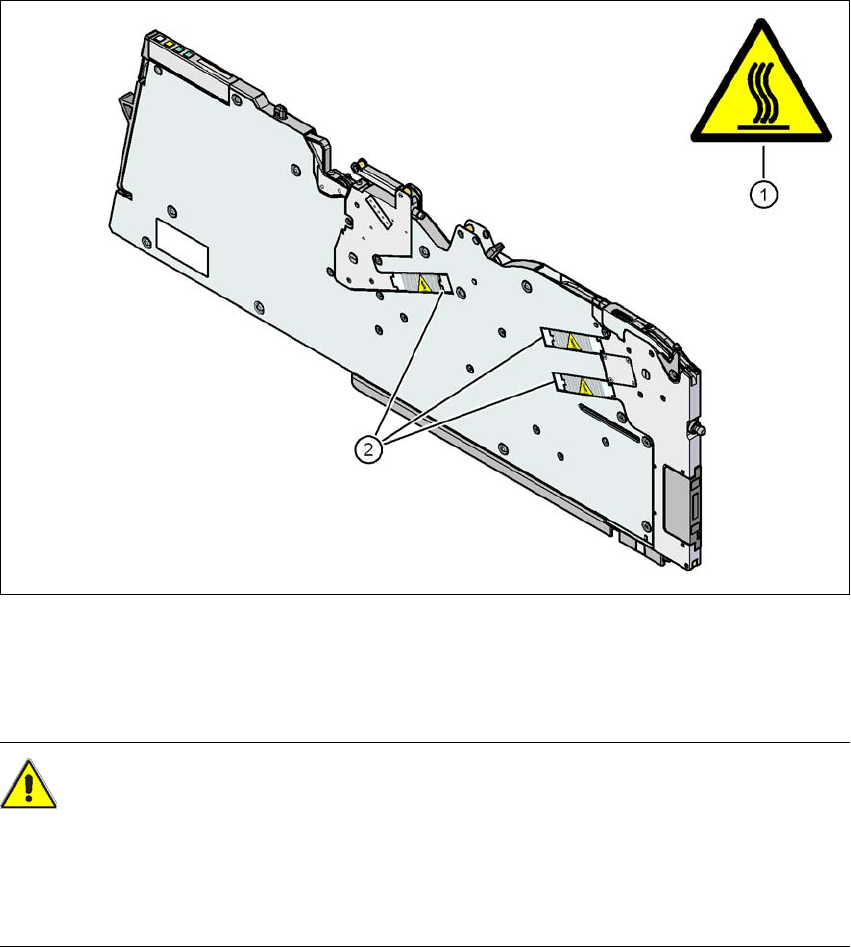

Fig. 2.5 - 6 Températures élevées sur les magasins en cas de fonctionnement continu
(1) Plaque indicatrice de températures, n° d'article 03031926-01
(2) Moteur pas à pas
ATTENTION
TEMPERATURES ELEVEES 2
Les moteurs pas à pas peuvent admettre, en cas de fonctionnement continu et de températures
ambiantes supérieures à 22°C, des températures de surface élevées. Il convient d'être prudent
en touchant les moteurs.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
74
2.6 Dispositifs de sécurité
2.6.1 Capots de protection
2
Fig. 2.6 - 1 Capots de protection
(1) Capot de protection, court
(2) Capot de protection, long
(3) Volet du capot et protection anti-intervention sur le convoyeur d'entrée
(4) Volet du capot et protection anti-intervention sur le convoyeur de sortie
2
La zone de déplacement des portiques est recouverte de deux capots de protection (pos. 1 et 2)
pivotant vers le haut. Des plaques latérales doivent empêcher un accès dans l'espace intérieur
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
75
de l'automate par le côté. Les deux volets des capots (pos. 3 et 4), situés au-dessus du convoyeur
d'entrée et de sortie du convoyeur de CI assurent l'accès au convoyeur de CI.
Fonctionnement 2
Si l'un des capots de protection est tourné vers le haut ou que l'un des volets des capots, disposé
sur le convoyeur de CI, est levé, l'alimentation en courant des axes des portiques est immédiate-
ment interrompue. Les axes des portiques s'arrêtent. Le message "Fermer capot" est émis à
l'écran.
→ Fermez les capots de protection et appuyez sur l'un des boutons-poussoirs de démarrage
(pos. 1 dans la Fig. 2.6 - 2
), pour poursuivre le report.
2
Fig. 2.6 - 2 Position des boutons-poussoirs de démarrage (blancs) sur l'automate
(1) Touche de démarrage (blanche) sur l'automate
