Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
70
2.5.5 Consignes de sécurité en vue du couplage et découplage du chariot des
composants
AVERTISSEMENT
Pour des raisons de protection contre les accidents (risque d'écrasement), le chariot des compo-
sants ne doit être couplé ou découplé systématiquement que par une seule personne.
2

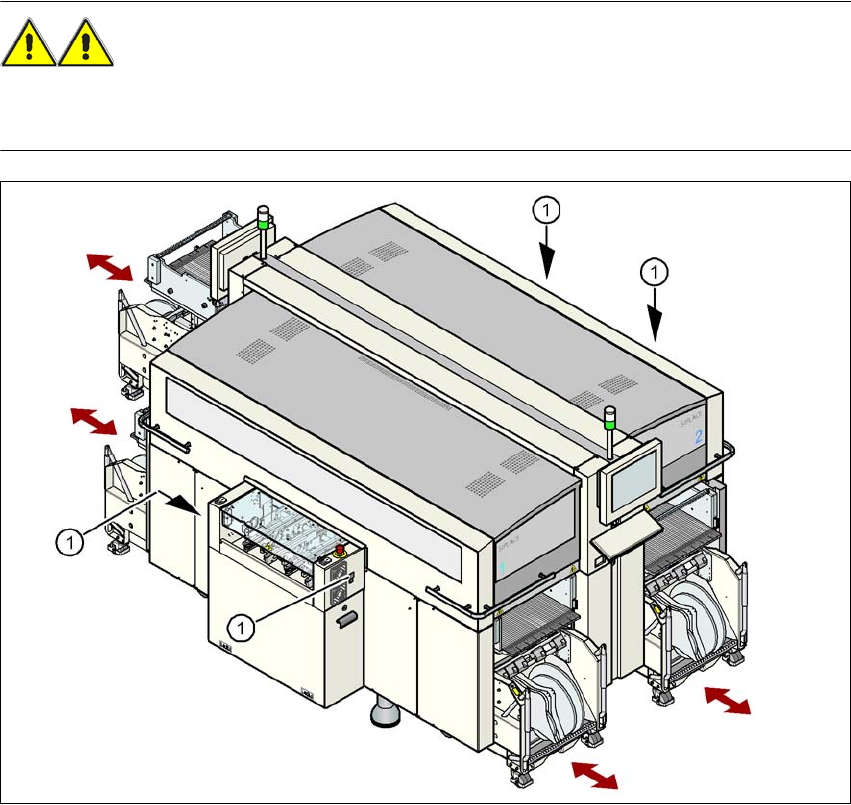

Fig. 2.5 - 4 Bouton poussoir, côté entrée et sortie, pour le couplage et le découplage du chariot des comp.
2
(1) Bouton poussoir, côté entrée et sortie, pour le couplage et le découplage du chariot des
comp.
2
Le concept de sécurité pour le changement de chariot des comp. prévoit que l'opérateur appuie
sur une touche (pos. 1) sur les côtés entrée ou sortie de l'automate, pour coupler ou découpler le
chariot des comp. Il est ainsi garanti que l'opérateur se trouve toujours sur le côté de l'automate,
pendant le processus de couplage ou de découplage. De plus, le couplage du chariot des com-
posants n'est possible que lorsque les capots de protection sont fermés.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
71
Le couplage et découplage du chariot des composants est décrit dans la Section 5.15, page 346.
Respectez impérativement les indications portées dans cette section .
2.5.6 Remarque sur la sécurité SES des automates
Utilisez exclusivement des pipettes, qui sont qualifiées de conductrices. Ce n'est qu'ainsi que
vous remplirez les conditions préalables inhérentes à la sécurité SES des automates.
2.5.7 Consignes de sécurité pour vider le conteneur de déchets de bandes
Pour le vider, il faut tirer le conteneur de déchets de bandes hors du chariot des comp. A ce sujet,
il y a risque de coincer le pouce. Pour l'éviter, veuillez tenir compte des consignes de sécurité,
stipulées au chapitre 5.8.2
, page 324.
2.5.8 Consignes de sécurité pour une mise en place correcte des conteneurs des
rejets
Veuillez tenir compte des consignes suivantes, pour éviter un risque de collision entre la tête de
report et le conteneur de rejets de comp. ou des pipettes:
→ veillez à ce que le conteneur des rejets soit bien placé dans sa fixation,
→ vérifiez que le conteneur des rejets ne dépasse pas au-dessus de la fixation.
NOTA 2
On peut adapter un détecteur pour chaque conteneur des rejets (voir Section 6.4
, page 405), qui
signalera la bonne position du conteneur des rejets.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
72
2.5.9 Températures élevées sur la tête de report C&P20, en cas de fonctionnement
continu
2

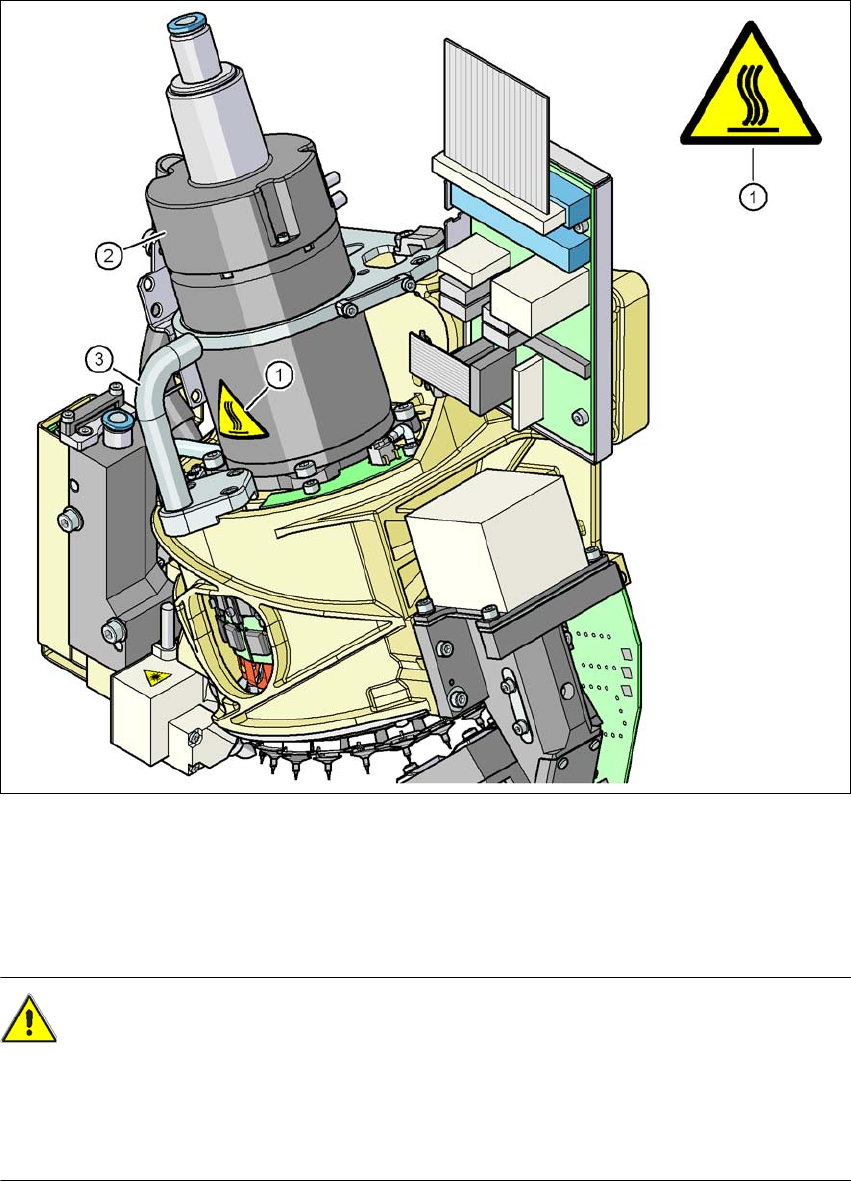

Fig. 2.5 - 5 Températures élevées sur la tête de report C&P20, en cas de fonctionnement continu
(1) Plaque indicatrice de températures, n° d'article 03031926-01
(2) Boîtier du moteur du barillet
(3) Poignée
ATTENTION
TEMPERATURES ELEVEES 2
Le boîtier du moteur du barillet et la poignée, sur la tête de report, peuvent admettre, en cas de
fonctionnement continu et de température ambiante supérieure à 22°C, des températures de
surface élevées. Il convient d'être prudent en touchant les pièces.
