Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 346 5.15 Coupler ou découpler le chariot des composant s 5.15.1 Consignes de sécurité en vue du c ouplage et découpla…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
345
5.14 Remettre des composants
Vous trouverez des informations sur le remplissage en composants avec et sans code-barres
dans l'aide en ligne.
→ Quant aux dérouleurs de bande, veiller à ce qu'une nouvelle bande soit raccordée au bon
moment, afin que les magasins ne soient jamais vides.
→ Cependant, ne pas raccorder les bandes trop tôt. En effet, si l'extrémité de l'ancienne bande
est déroulée sur la nouvelle bobine après le raccordement des bandes, il se pourrait que la
bobine de la nouvelle bande soit trop pleine, si bien que cette bande déborderait de la bobine
et se coincerait. Ceci occasionnerait des erreurs de prise et des temps d'arrêt machine im-
portants.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
346
5.15 Coupler ou découpler le chariot des composants
5.15.1 Consignes de sécurité en vue du couplage et découplage du chariot des
composants
AVERTISSEMENT 5
Pour des raisons de protection contre les accidents (risque d'écrasement), le chariot des compo-
sants ne doit être couplé ou découplé systématiquement que par une seule personne.
5

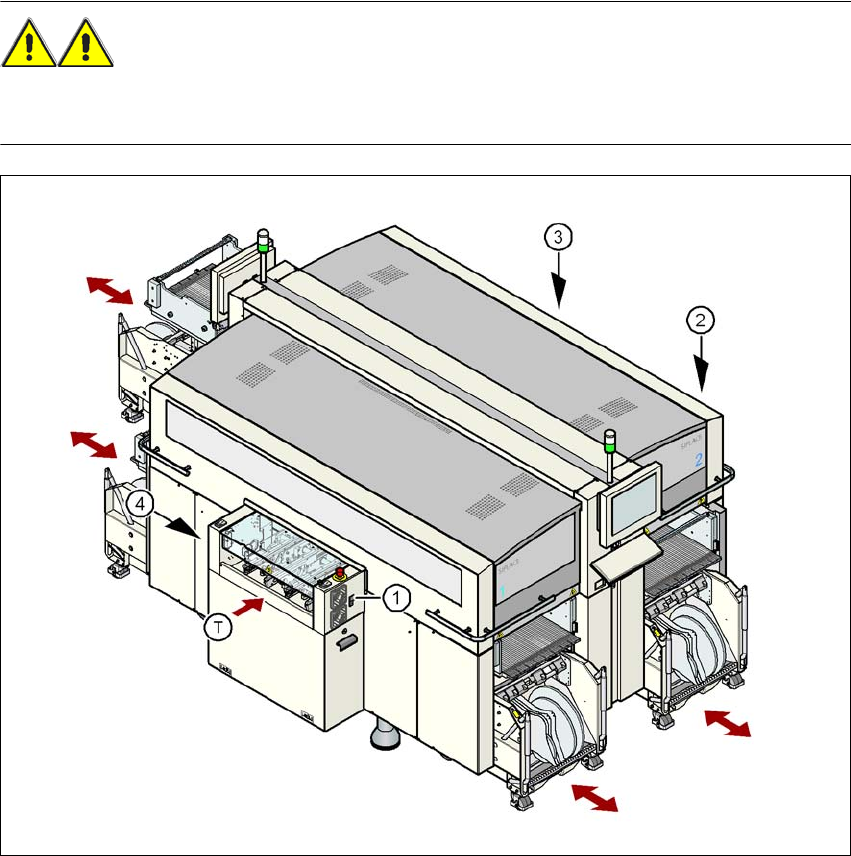

Fig. 5.15 - 1 Consignes de sécurité en vue du couplage et découplage du chariot des composants
(1) Touches en vue du couplage et découplage du chariot des composants, emplacement 1
(2) Touches en vue du couplage et découplage du chariot des composants, emplacement 2
(3) Touches en vue du couplage et découplage du chariot des composants, emplacement 3
(4) Touches en vue du couplage et découplage du chariot des composants, emplacement 4
(T) Sens de convoyage des cartes
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
347
Le concept de sécurité pour le changement de chariot des composants prévoit que l'opérateur ap-
puie sur une touche (pos. 1, 2, 3 ou 4 dans la Fig. 5.15 - 1
, page 346), côté entrée ou sortie de
l'automate, pour coupler ou découpler le chariot des composants. Il est ainsi garanti que l'opéra-
teur se trouve toujours sur le côté de l'automate, pendant le processus de couplage ou de décou-
plage. De plus, le couplage du chariot des composants n'est possible que lorsque les capots de
protection sont fermés.
5.15.2 Découpler le chariot des composants
→ Appuyez sur l'un des boutons poussoirs sur le côté entrée ou sortie de l'automate (pos. 1, 2,
3 ou 4 dans la Fig. 5.15 - 1
, page 346), jusqu'à ce que le chariot des comp. soit découplé.
→ Pivotez les deux poignées vers le haut (pos. 1 dans la Fig. 5.15 - 2
).
5

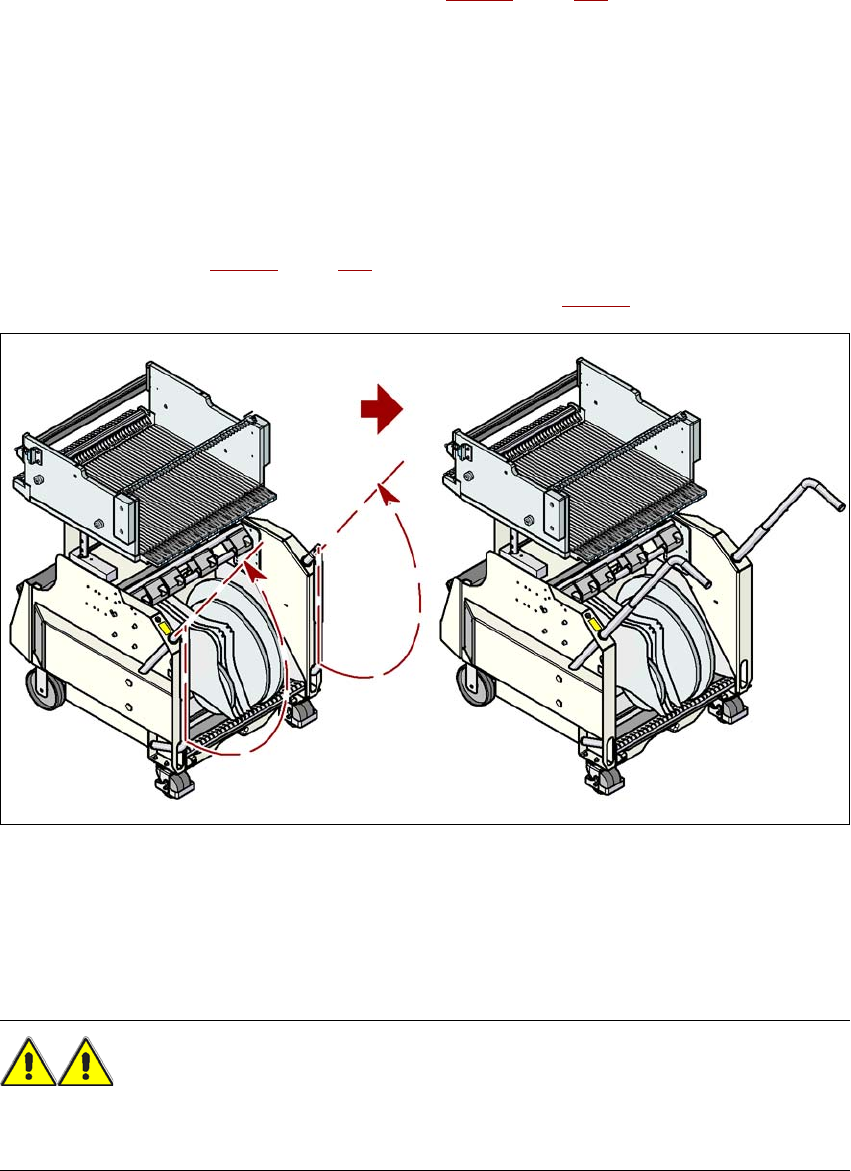

Fig. 5.15 - 2 Chariot des composants - Pour pousser, tourner les poignées vers le haut
→ Tirez le chariot des composants des deux mains, par les poignées, hors de l'automate.
5.15.3 Consignes de sécurité relatives au déplacement du chariot des composants
AVERTISSEMENT
Pour éviter les accidents, respectez impérativement les règles qui suivent, lorsque vous dépla-
cez le chariot des composants.
→ Saisissez toujours le chariot des composants des deux mains par les poignées, lorsque vous
voulez le déplacer.
