Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 329 5.10 Mont age des magasins 5.10.1 Remarques sur le traitement des magasins Les magasins sont des a ppareils de pr…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
328
5.9.5 Poser les tôles de séparation dans le conteneur de bandes
→ La tôle de séparation a des bords distincts et peut être posée de deux manières différentes
dans le conteneur de bandes. En cas d'utilisation de tiges embrochables, la tôle de sépara-
tion, avec les creux pour les tiges embrochables, est tournée vers le haut (voir pos. 4 dans la
Fig. 5.9 - 3
). Si vous n'utilisez pas de tige embrochable, le bord arrondi de la tôle de sépara-
tion est tourné vers le haut (voir pos. 5 dans la Fig. 5.9 - 3
).
→ Posez les tôles de séparation comme on peut le voir dans la Fig. 5.9 - 3
et tenez compte du
fait que la plus petite division du conteneur de bandes est une deuxième division. Ceci évite
les erreurs de prise.
→ Vérifiez que les tôles de séparation occupent la même position d'encliquetage sur l'ensemble
des trois barres de guidage. Sinon, la tôle de séparation s'inclinera ou se pliera.
5

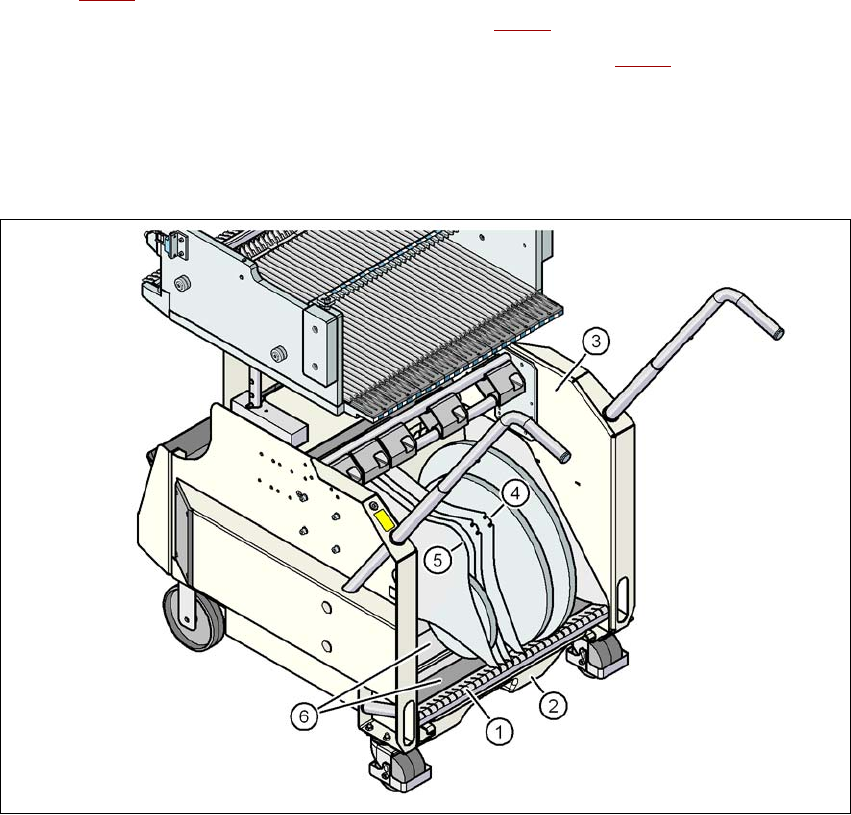

Fig. 5.9 - 3 Tôles de séparation dans le conteneur de bandes
(1) Barre de guidage des tôles de séparation
(2) Conteneur de déchets de bande
(3) Conteneur de bandes
(4) Position de la tôle de séparation en présence de tige embrochable
(5) Position de la tôle de séparation en l'absence de tige embrochable
(6) Supports coulissants pour les bobines
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
329
5.10 Montage des magasins
5.10.1 Remarques sur le traitement des magasins
Les magasins sont des appareils de précision. C'est pourquoi vous traiterez les magasins avec
précaution.
→ Evitez de heurter les magasins contre des obstacles.
→ Ne laissez pas tomber les magasins.
→ Pour la maintenance, n'employez qu'un outillage approprié.
5.10.2 Enlever les magasins X de la table des comp.
5

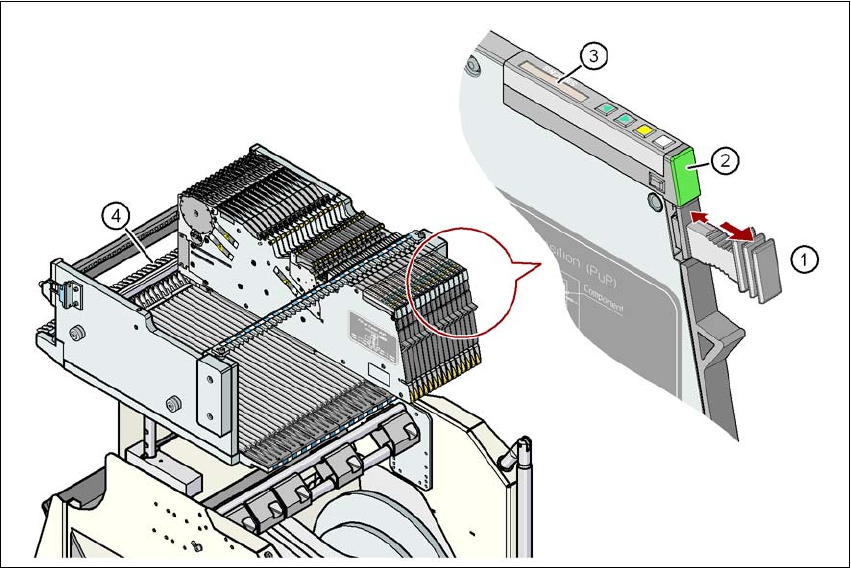

Fig. 5.10 - 1 Enlever les magasins X de la table des composants
(1) Poignée de prélèvement
(2) Affichage du statut
(3) Ecran à cristaux liquides
(4) Cliquet pour verrouiller les magasins X
5
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx
Édition 01/2011
330
Dans l'état prêt à fonctionner, l'affichage du statut brille (pos. 2 dans la Fig. 5.10 - 1, page 329) en
vert, si le magasin X est contenu dans la configuration actuelle. Si le magasin n'est pas contenu
dans la configuration actuelle, l'affichage du statut demeure sombre.
Le magasin X est verrouillé par un cliquet, situé dans la table des composants et ne peut pas être
retiré. Si vous voulez retirer le magasin de la table des composants, procédez comme suit:
→ Appuyez sur la poignée de prélèvement (pos. 1 dans la Fig. 5.10 - 1
, page 329). La poi-
gnée de prélèvement se détache et l'affichage du statut s'éteint.
→ Attendez environ 1 sec., jusqu'à ce que le verrouillage (pos. 4 dans la Fig. 5.10 - 1
, page
329
) libère le magasin.
→ Tirez le magasin hors de la table des composants par la poignée de prélèvement. Si
vous attendez plus d'env. 5 s, le magasin est à nouveau verrouillé. L'affichage du statut
s'allume et apparaît en rouge et il se présente sur l'écran à cristaux liquides (pos. 3 dans
la Fig. 5.10 - 1
, page 329) le message "Poignée --- >>".
→ Encliquetez à nouveau la poignée de prélèvement. Si le magasin X est contenu dans la
configuration actuelle, l'affichage du statut brille en vert et le numéro de piste et la largeur
de pas sont à nouveau affichés sur l'écran à cristaux liquides.
→ Appuyez à nouveau sur la poignée de prélèvement (pos. 1 dans la Fig. 5.10 - 1
, page
329
) et tirez alors le magasin hors de la table des composants.
5.10.3 Placer le magasin X sur le chariot des composants
5.10.3.1 Examiner le magasin X avant la pose
Examinez les points suivants, avant de placer un magasin sur la table des composants:
→ il faut que le magasin soit en parfait état;
→ vérifiez, en tapotant, si la coulisse du film de recouvrement (pos. 2 dans la Fig. 5.10 - 2
,
page 331
) n'est pas coincée;
→ vérifiez si le secteur de la fenêtre de prise (pos. 3 dans la Fig. 5.10 - 2
, page 331) est
exempte de composants mobiles.
NOTA 5
Videz le compartiment d'élimination des composants (pos. 5 dans la Fig.5.10 - 2
, page 331),
avant d'agiter les composants hors du magasin.
→ Appuyez sur le levier (pos. 4 dans la Fig. 5.10 - 2
, page 331) d'ouverture de la fenêtre de
prise (pos. 3 dans la Fig. 5.10 - 2
, page 331) quelque peu vers l'avant. La fenêtre de prise
sera, ce faisant, quelque peu soulevée.
NOTA 5
N'actionnez pas le levier si une bande est insérée. Le film de recouvrement tendu entraînerait
la poursuite du convoyage de la bande et dégagerait les composants.
