Manuel d'utilisation SIPLACE série X A partir de la version du logiciel SR.70x.xx Édition 01/2011 224 A VER TISSEMENT 4 Il faut que les câbles électriques, destiné s à chaqu e automate individu el et aux options ins…
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
223
4.2.3.1 Indications relatives aux risques
AVERTISSEMENT
L'automate est alimenté en 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA, 3 x 380 V CA, 3 x 400 V
CA ou 3 x 415 V CA ± 5 %, 50/60 Hz. Des parties de cette installation sont donc parcourues par
des tensions très dangereuses - même lorsque l'interrupteur principal est mis hors circuit. Une
manipulation inappropriée de cet automate peut donc provoquer la mort ou des lésions corpo-
relles graves, de même que des dommages matériels considérables. 4
→ Respectez les consignes de lutte contre les accidents et les consignes de la DIN en vigueur
(en particulier DIN EN 60204, 1ère partie).
→ Seul un Personnel qualifié et agréé est autorisé à ouvrir le capot, situé au-dessus du rack
d'alimentation électrique et à raccorder l'automate à l'alimentation électrique.
4
4
4.2.3.2 Examiner l'alimentation en courant
Vérifiez si l'alimentation en courant correspond aux spécifications de machine prescrites (voir ta-
bleau dans Section 3.2
, page 107).
NOTA: 4
Dans la documentation "Configuration réseau (électricité et air comprimé) pour les installations
CMS chez le client", n° d'article 00191409-xx, sont décrites des mesures destinées à atteindre la
spécification exigée.
NOTA: 4
Sur le plan technique, des charges de pointe interviennent dans l'alimentation électrique.
Veuillez déterminer le cas échéant l'impédance du réseau avec votre entreprise de distribution
d'énergie.
4.2.3.3 Câble d'alimentation du réseau - spécification
En ce qui concerne le câble d'alimentation du réseau, ce sont les spécifications suivantes qui font
autorité:
5 x 6 mm² à 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² à 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA
Le codage de couleur des brins dépend du pays de destination de l'exploitant de l'installation.
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
224
AVERTISSEMENT 4
Il faut que les câbles électriques, destinés à chaque automate individuel et aux options installées
(par ex.: CDPAM) soient clairement repérés et puissent être affectés sans équivoque. Font auto-
rité les consignes du pays dans lequel l'automate sera exploité.
4

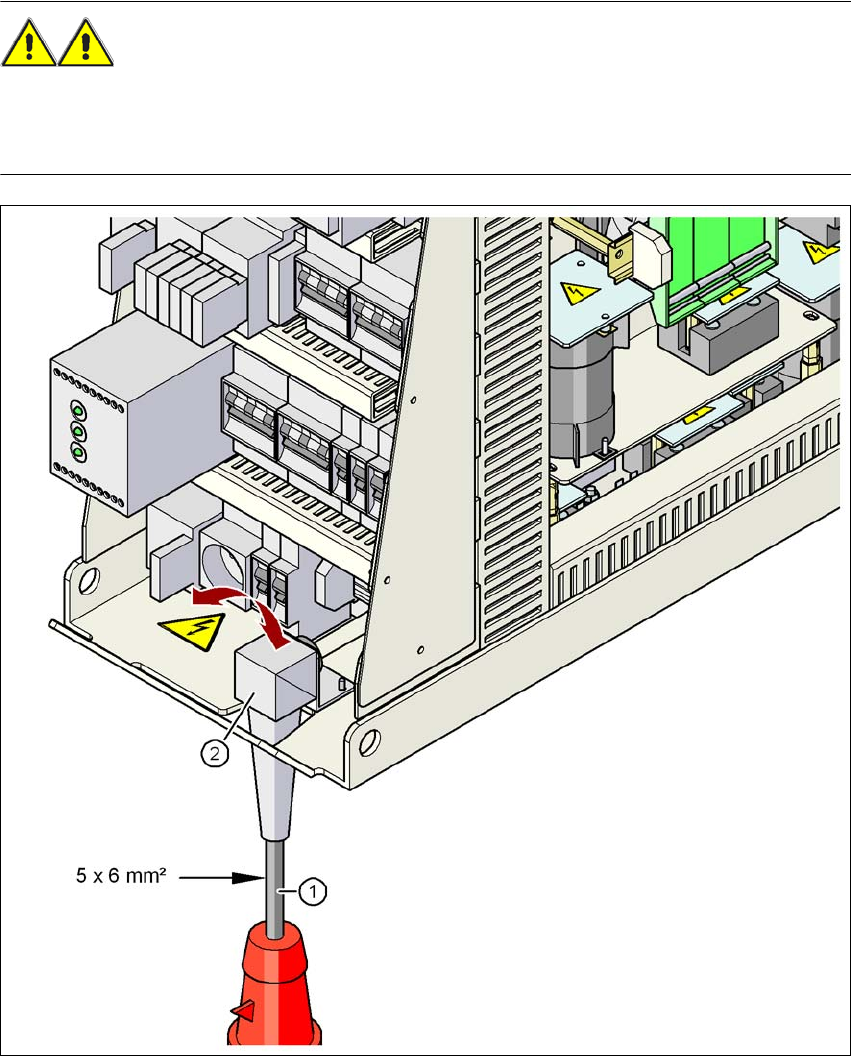

Fig. 4.2 - 3 Section du conducteur du câble de raccordement du réseau
(1) Câble d'alimentation du réseau
(2) Coude du passe-câble à vis
Manuel d'utilisation SIPLACE série X
A partir de la version du logiciel SR.70x.xx Édition 01/2011
225
4.2.3.4 Raccorder le câble d'alimentation du réseau
4
Fig. 4.2 - 4 Champ des bornes pour le raccordement du câble au réseau
(L1) Phase en courant triphasé
(L2) Phase en courant triphasé
(L3) Phase en courant triphasé
(N) Conducteur neutre
(PE) Conducteurs de protection PE1, PE2, PE3, PE4
(X100) Champ des bornes
